Поставщик
|
Edmund Optics |
|
Артикул
|
83-606 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
4 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
2.37 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
355160 |
|
Расстояние от окна до линзы (D) (мм)
|
1.170 |
|
Совместимое окно
|
Thickness: 1.20 (t) (mm)Material: Polycarbonate |
|
f / #
|
0.91 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
0.71 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
3.00 |
|
Подложка
|
D-ZLAF52LA |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
1.43 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.55 |
|
Эффективное фокусное расстояние EFL (мм)
|
2.73 @ 780nm |
|
Диаметр (мм)
|
4.00 ±0.015 |
Описание
Литая асферическая линза LightPath® 355160 предназначена для высокоапертурной коллимации и фокусировки излучения в диапазоне 600–1050 нм. Диаметр 4 мм и числовая апертура 0,55 позволяют эффективно собирать свет от лазерных диодов, светодиодов и других компактных источников. Асферический профиль уменьшает сферическую аберрацию и помогает сформировать более узкий и симметричный пучок.
Покрытие рассчитано на красную и ближнюю инфракрасную области. Оно снижает отражательные потери и повышает передачу к следующему оптическому элементу, детектору или волокну. Малый диаметр делает линзу подходящей для серийной интеграции в OEM-модули, сканеры, сенсоры и компактные лазерные головки.
Высокая числовая апертура требует точного согласования с угловым распределением источника. При установке необходимо центрировать линзу и избегать наклона, который вызывает кому и ухудшение качества пучка. Рабочую поверхность защищают от загрязнений, а допустимую плотность мощности проверяют по спецификации. Асферика особенно полезна там, где сферическая линза не обеспечивает требуемую яркость и компактность фокуса.
Характеристики
- Тип: литая асферическая линза LightPath®.
- Модель: 355160.
- Диаметр: 4 мм.
- Числовая апертура: 0,55.
- Покрытие: для диапазона 600–1050 нм.
- Оптическая функция: высокоапертурная коллимация и фокусировка.
- Назначение: уменьшение сферической аберрации.
- Особенности: компактность и пригодность для OEM-интеграции.
Отрасли применения
- Лазерные диодные модули.
- Ввод света в оптоволокно.
- Штрихкод-сканеры.
- Оптические датчики.
- Биофотонные системы.
- Компактные осветительные приборы.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

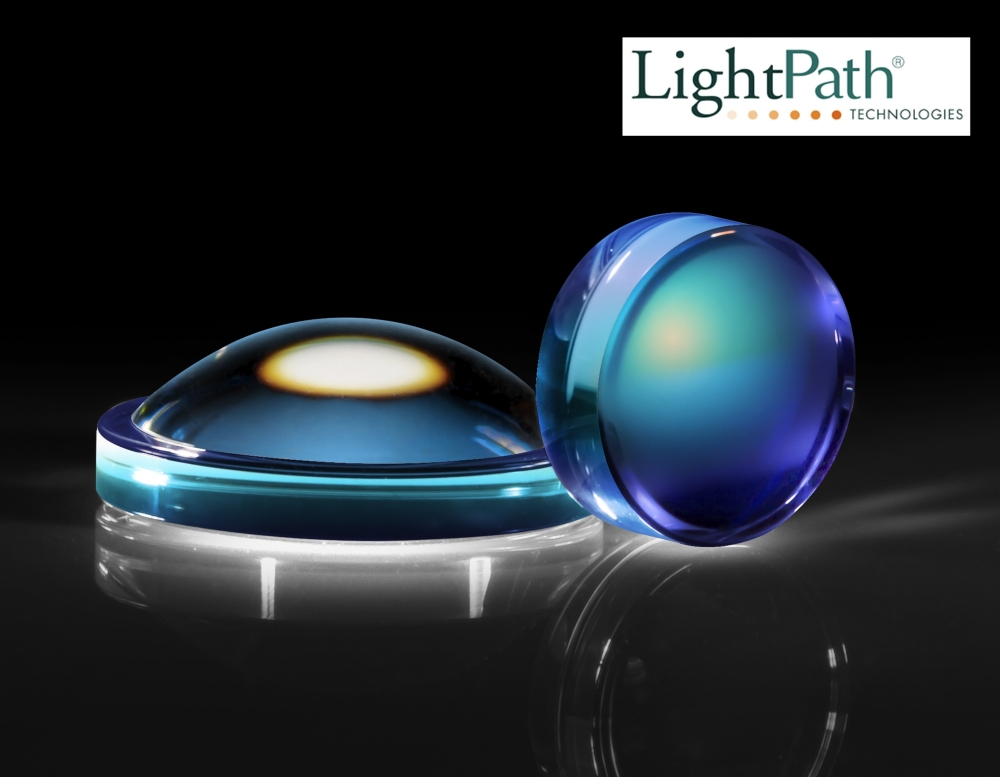

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
