Поставщик
|
Edmund Optics |
|
Артикул
|
83-583 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
3 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
1.03 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
355151 |
|
Расстояние от окна до линзы (D) (мм)
|
0.479 |
|
Совместимое окно
|
Thickness: 0.25 (t) (mm)Material: BK7 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.40 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
2.00 |
|
Подложка
|
D-ZLAF52LA |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
1.89 ±0.03 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
2.00 @ 780nm |
|
Диаметр (мм)
|
3.00 ±0.015 |
Описание
Литая асферическая линза LightPath 355151 (артикул 83-583, Edmund Optics) диаметром 3 мм и числовой апертурой 0,50 предназначена для работы в спектральном диапазоне 600–1050 нм. Линза изготовлена методом точного литья из высококачественного оптического стекла, что обеспечивает высокую воспроизводимость геометрии и низкую стоимость.
На обе поверхности нанесено просветляющее покрытие, оптимизированное для указанного диапазона, что минимизирует потери на отражение. Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Высокая числовая апертура 0,50 обеспечивает эффективный сбор света от источников с большим углом расхождения, таких как лазерные диоды и светодиоды.
Линза поставляется без оправы и совместима со стандартными держателями. Она идеальна для коллимации излучения в волоконно-оптических системах, для фокусировки в компактных датчиках и для построения миниатюрных объективов. Применяется в системах машинного зрения, портативных спектрометрах, эндоскопах и научных исследованиях.
Характеристики
- Тип: асферическая линза
- Модель: LightPath 355151
- Диаметр: 3 мм
- Числовая апертура: 0,50
- Покрытие: 600–1050 нм
- Дифракционное качество изображения
- Поставляется без оправы
Отрасли применения
Линза 83-583 используется в волоконно-оптических коллиматорах, датчиках, портативных спектрометрах, эндоскопах и системах машинного зрения.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

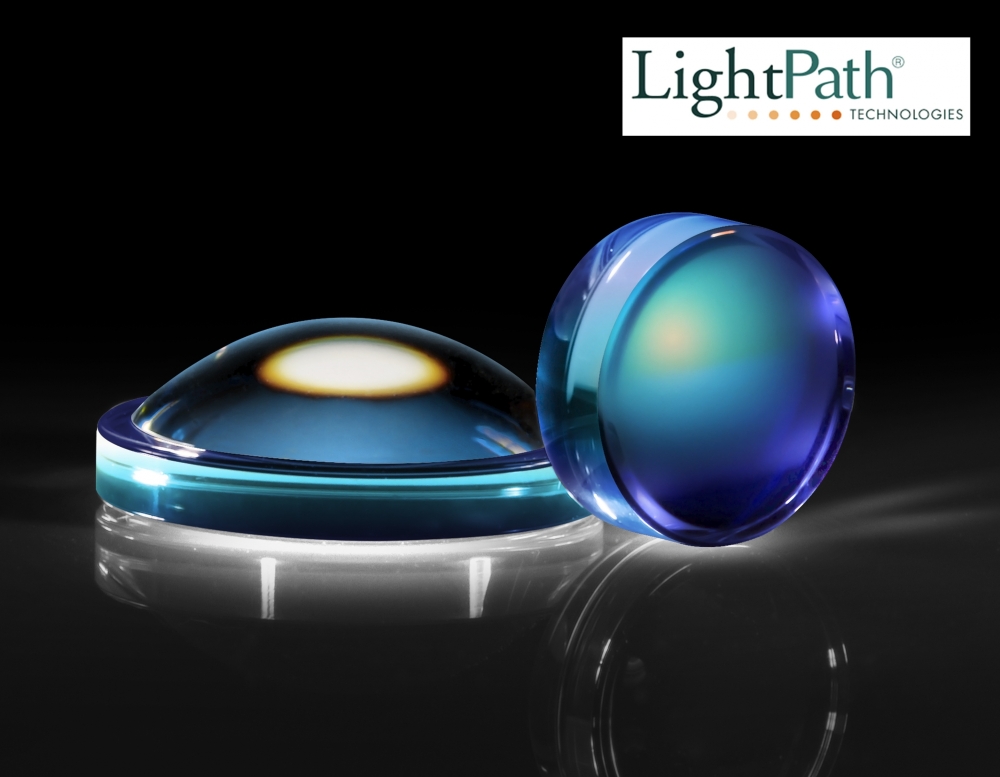

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
