Литая асферическая линза LightPath® 355151, покрытие для 350-700 нм, диаметр: 3 мм, числовая апертура: 0.50

Описание

Литая асферическая линза LightPath® 355151 предназначена для формирования, фокусировки и коллимации лазерного излучения с уменьшением сферической аберрации по сравнению с простой сферической оптикой. Диаметр 3 мм и числовая апертура 0,50 обеспечивают компактный оптический элемент с выраженной способностью собирать расходящийся световой пучок. Такая геометрия подходит для узлов, где важно эффективно вводить излучение в последующую оптику или получать более точное фокусное пятно.

Фокусное расстояние 200 мм задает относительно слабое оптическое действие и позволяет использовать линзу в компактных системах коллимации и фокусировки, где требуется контролируемая геометрия пучка. Асферический профиль помогает снизить вклад сферической аберрации и повысить точность фокусировки; фактический размер пятна и качество коллимации при этом зависят от длины волны, качества исходного пучка, юстировки и положения линзы относительно источника.

Многослойное просветляющее покрытие BBAR рассчитано на диапазон 350–700 нм, поэтому линза пригодна для работы с видимым и частью ближнего ультрафиолетового излучения в пределах указанного спектрального интервала. При интеграции следует обеспечить точное центрирование относительно оптической оси, надежную фиксацию малого корпуса и очистку поверхности подходящим для оптики способом. Линзу следует применять с учетом конкретной мощности источника и требований к допустимому уровню отражений.

Характеристики

• Тип: литая асферическая линза.
• Серия: LightPath®.
• Модель: 355151.
• Диаметр оптического элемента: 3 мм.
• Числовая апертура: 0,50.
• Фокусное расстояние: 200 мм.
• Покрытие: BBAR, многослойное антиотражающее покрытие.
• Рабочий спектральный диапазон покрытия: 350–700 нм.
• Назначение оптической геометрии: уменьшение сферической аберрации.
• Функциональное применение: фокусировка и коллимация лазерного излучения.
• Оптическое преимущество асферического профиля: повышение точности формирования пучка по сравнению с применением простой сферической поверхности.

Отрасли применения

• Лазерные прицельные и визирные системы, где важны компактность и точное направление пучка.
• Сканеры штрихкодов и другие оптические считыватели с источниками в диапазоне 350–700 нм.
• Узлы сопряжения лазерного диода с оптическим волокном; требуется индивидуальная юстировка по положению фокуса и оси.
• Оптические системы хранения и считывания данных, использующие подходящий по спектру лазерный источник.
• Лазерные биомедицинские приборы, если спектр, мощность и оптическая схема соответствуют параметрам линзы.

Описание семейства продуктов

• Устранение сферической аберрации
• Доступно несколько вариантов покрытия
• Диапазон числовых апертур

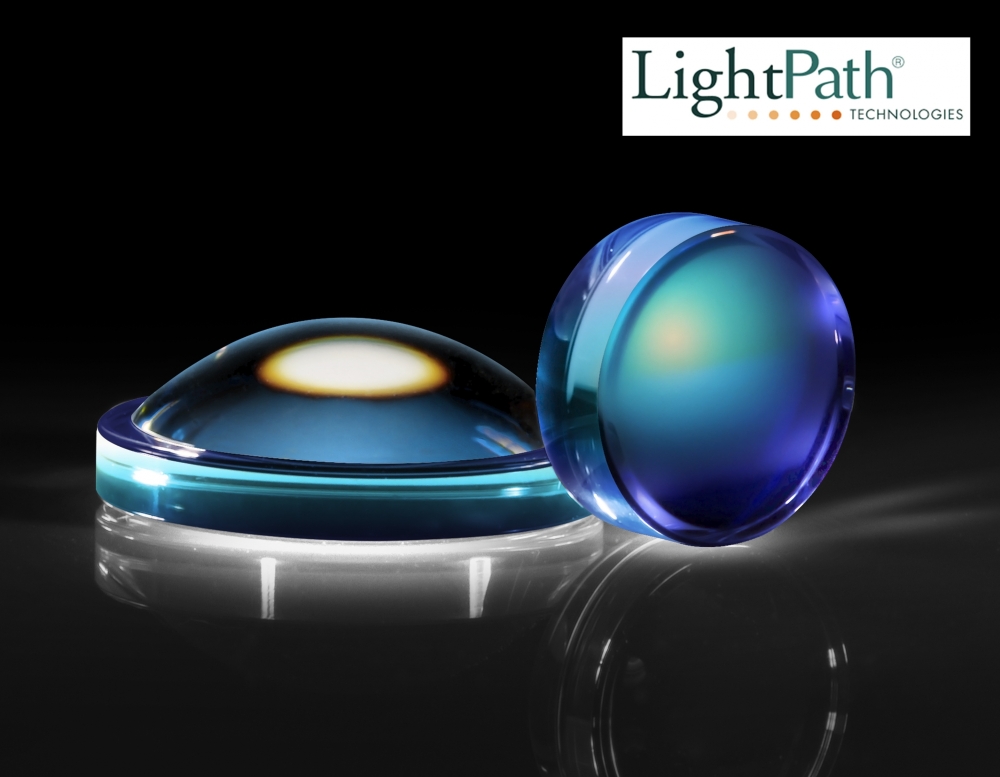

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
