Поставщик
|
Edmund Optics |
|
Артикул
|
16-688 |
|
Тип линз
|
асферические |
|
Покрытие
|
4451 |
|
Диаметр
|
5.4 мм |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
1.06 |
|
Compatible Window
|
Thickness: 1.20 (t) (mm) Material: BK7 |
|
Lightpath Lens Code
|
355022 |
|
Operating Temperature (°C)
|
≤200 |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Typical Applications
|
Collimate or Focus Laser Light |
|
Working Distance (mm)
|
3.10 |
|
Conjugate Distance
|
Infinite |
|
Focal Length Specification Wavelength (nm)
|
780 |
|
RoHS
|
Compliant |
|
Edge Thickness ET (mm)
|
2.53 |
|
Surface Quality
|
40-20 |
|
Clear Aperture CA (mm)
|
4.20 |
|
Substrate
|
D-ZLAF52LA |
|
Coating Specification
|
Rabs |
|
Coating
|
BBAR (600-1050nm) |
|
Center Thickness CT (mm)
|
3.27 ±0.05 |
|
Focal Length Tolerance (%)
|
±1 |
|
Numerical Aperture NA
|
0.47 |
|
Effective Focal Length EFL (mm)
|
4.47 @ 780nm |
|
Diameter (mm)
|
5.42 ±0.015 |
Описание
Асферическая линза 16-688 компании Edmund Optics — литая (отпрессованная по прецизионной форме) линза диаметром 5.42 мм, Числовая апертура — 0.47.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
На поверхность нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на видимый и ближний ИК свет 600–1050 нм.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Модель по каталогу производителя LightPath: 355022. Числовая апертура здесь — величина, показывающая, насколько широкий (раскрытый) конус света способна собрать линза: чем выше числовая апертура, тем больше света линза способна захватить от источника и тем в более мелкое пятно она способна его сфокусировать.
Характеристики
- Артикул: 16-688; производитель: Edmund Optics
- Тип: асферическая линза (литая)
- Диаметр: 5.42 мм
- Числовая апертура: 0.47
- Материал: оптическое стекло
- Просветляющее покрытие: видимый и ближний ИК свет 600–1050 нм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Устранение сферической аберрации
- Доступны несколько вариантов покрытия
- Диапазон числовых апертур

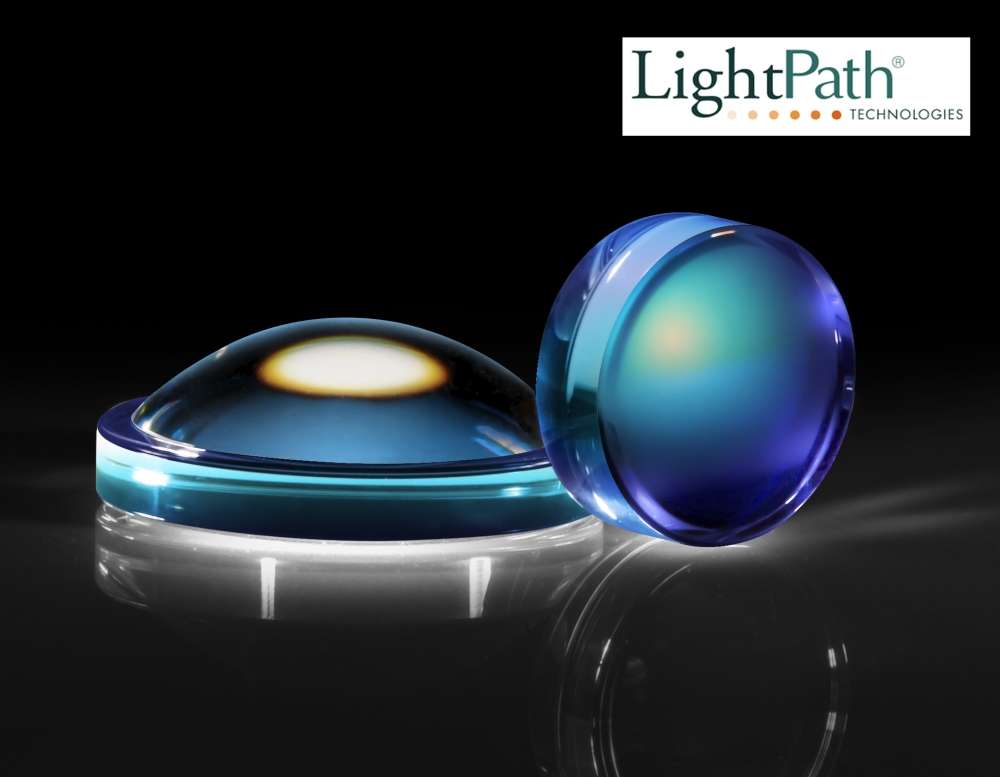

Линзы LightPath® Geltech™ из формованного асферического материала используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для поддержания формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. LightPath® Geltech™ Литые асферические линзы идеально подходят для таких применений, как системы прицеливания, сканеры штрихкодов, лазерные диодно-волоконные соединения, оптические хранилища данных или биомедицинские лазеры.
