Поставщик
|
Edmund Optics |
|
Артикул
|
83-714 |
|
Тип линз
|
лазерные, асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
3 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
3.500 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Код линзы световода
|
354996 |
|
f / #
|
1.67 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.33 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
2.70 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
1.78 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.30 |
|
Эффективное фокусное расстояние EFL (мм)
|
4.50 @ 633nm |
|
Диаметр (мм)
|
3.00 ±0.015 |
Описание

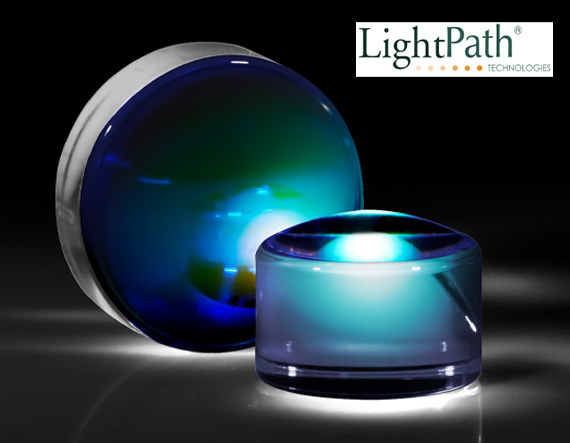

Литая асферическая линза LightPath® 354996 диаметром 3 мм и числовой апертурой 0.30 предназначена для работы с лазерным излучением и несёт покрытие для диапазона 600-1050 нм. Крайне малый диаметр линзы в сочетании с относительно высокой числовой апертурой указывает на компонент, предназначенный для эффективного сбора или фокусировки расходящегося излучения лазерного диода в узком телесном угле — типичная задача коллимации или ввода/вывода излучения из волокна на коротких рабочих расстояниях. Асферический профиль поверхности, реализованный методом прецизионного литья (молдинга) стекла, позволяет получить безаберрационную для точечного источника на оси фокусировку без применения многолинзовой схемы, что критично при таких миниатюрных размерах, где сборка нескольких элементов технически затруднена. Отдельно отмеченное назначение для работы с лазерным излучением подчёркивает повышенные требования к качеству поверхности линзы, включая устойчивость к оптическому повреждению при высокой плотности мощности.
Характеристики
- Тип: литая асферическая линза
- Модель: LightPath® 354996
- Диаметр: 3 мм
- Числовая апертура: 0.30
- Просветляющее покрытие: для диапазона 600-1050 нм
- Назначение: работа с лазерным излучением
- Артикул поставщика: 83-714
Отрасли применения
Такие миниатюрные асферические линзы применяются для коллимации излучения лазерных диодов, ввода и вывода света в оптическое волокно, в компактных лазерных модулях считывающих устройств, медицинских лазерных инструментах и в волоконно-оптических телекоммуникационных компонентах. Малый размер и высокая числовая апертура делают линзу востребованной в портативной и встраиваемой лазерной технике.
Описание семейства продуктов
- Компактная литая асферическая линза
- Улучшенная производительность по сравнению с двойными и тройными линзами.
- Идеально подходит для лазерных инструментов и измерительных систем.
Формованные асферические линзы LightPath® Laser Tool предназначены для удовлетворения потребностей различных инструментов и измерительных систем, использующих лазерные диоды, включая нивелирные лазеры, проекторы, сканеры, трекеры и прицелы. Благодаря использованию одной асферической линзы отпадает необходимость в системе с несколькими линзами, что обеспечивает более компактную и надежную конструкцию. Каждая асферическая линза предлагается с различными просветляющими покрытиями для оптимального пропускания в видимом и ближнем инфракрасном диапазонах длин волн. Антибликовое покрытие каждой линзы обеспечивает среднее отражение <1% во всем расчетном диапазоне длин волн.
