Поставщик
|
Edmund Optics |
|
Артикул
|
83-713 |
|
Тип линз
|
лазерные, асферические |
|
Покрытие
|
BBAR (350-700nm) |
|
Покрытие
|
4453 |
|
Диаметр
|
3 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
3.500 |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Код линзы световода
|
354996 |
|
f / #
|
1.67 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.33 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
2.70 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 350 - 700nm |
|
Покрытие
|
BBAR (350-700nm) |
|
Толщина центра CT (мм)
|
1.78 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.30 |
|
Эффективное фокусное расстояние EFL (мм)
|
4.50 @ 633nm |
|
Диаметр (мм)
|
3.00 ±0.015 |
Описание
Асферическая линза 83-713 компании Edmund Optics — литая (отпрессованная по прецизионной форме) линза диаметром 3 мм, Числовая апертура (NA) — 0,30.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
На поверхность нанесено покрытие, специально подобранное под эту длину волны лазерного излучения, рассчитанное на УФ и видимый свет 350–700 нм.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Линза LightPath 354996 предназначена специально для работы с лазерным излучением: её широкополосное просветляющее покрытие рассчитано на диапазон 350–700 нм, а малый диаметр всего 3 мм типичен для миниатюрных линз, собирающих или коллимирующих излучение прямо у выхода лазерного диода или оптоволокна.
Характеристики
- Артикул: 83-713; производитель: Edmund Optics
- Тип: асферическая линза (литая)
- Диаметр: 3 мм
- Числовая апертура (NA): 0,30
- Материал: оптическое стекло
- Просветляющее покрытие: УФ и видимый свет 350–700 нм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Компактная литая асферическая линза
- Улучшенная производительность по сравнению с двойными и тройными линзами.
- Идеально подходит для лазерных инструментов и измерительных систем.

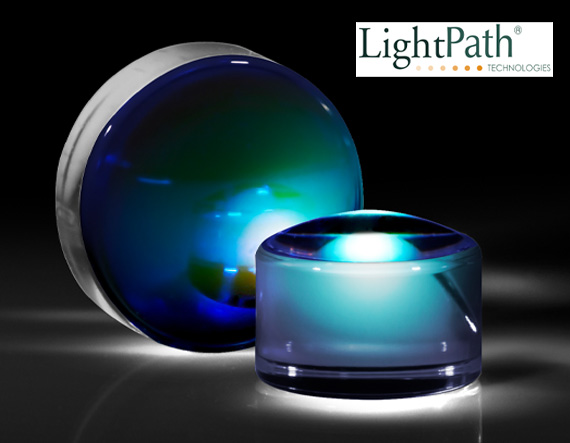

Формованные асферические линзы LightPath® Laser Tool предназначены для удовлетворения потребностей различных инструментов и измерительных систем, использующих лазерные диоды, включая нивелирные лазеры, проекторы, сканеры, трекеры и прицелы. Благодаря использованию одной асферической линзы отпадает необходимость в системе с несколькими линзами, что обеспечивает более компактную и надежную конструкцию. Каждая асферическая линза предлагается с различными просветляющими покрытиями для оптимального пропускания в видимом и ближнем инфракрасном диапазонах длин волн. Антибликовое покрытие каждой линзы обеспечивает среднее отражение <1% во всем расчетном диапазоне длин волн.
