Поставщик
|
Edmund Optics |
|
Артикул
|
16-683 |
|
Тип линз
|
асферические |
|
Диаметр
|
1.8 мм |
|
Покрытие
|
4451 |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
1.67 |
|
Lightpath Lens Code
|
354450 |
|
Note
|
NA (image): 0.30 WD, Image (mm): 1.67 WD NA (object): 0.12 WD, Object (mm): 1.67 |
|
Operating Temperature (°C)
|
≤200 |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Typical Applications
|
Collimate or Focus Laser Light |
|
Working Distance (mm)
|
1.67 |
|
Conjugate Distance
|
Finite |
|
Focal Length Specification Wavelength (nm)
|
980 |
|
RoHS
|
Compliant |
|
Edge Thickness ET (mm)
|
0.70 |
|
Surface Quality
|
40-20 |
|
Clear Aperture CA (mm)
|
1.14 |
|
Substrate
|
D-ZK3 |
|
Coating Specification
|
Rabs |
|
Coating
|
BBAR (600-1050nm) |
|
Center Thickness CT (mm)
|
1.48 ±0.05 |
|
Focal Length Tolerance (%)
|
±1 |
|
Numerical Aperture NA
|
0.30 |
|
Effective Focal Length EFL (mm)
|
1.16 @ 980nm |
|
Diameter (mm)
|
1.80 ±0.015 |
Описание
Литая асферическая линза LightPath® 354450 (Edmund Optics 16-683) относится к серии molded aspheric lenses, предназначенных для устранения сферических аберраций и повышения точности фокусировки и коллимации лазерных пучков. Линза имеет диаметр около 1,8 мм, числовую апертуру порядка 0,30 и оснащена широкополосным BBAR‑покрытием для диапазона 600–1050 нм с низким уровнем отражения. Асферический профиль поверхности позволяет собирать или коллимировать излучение лазерных диодов с минимальными геометрическими и хроматическими аберрациями, обеспечивая более компактное и «чистое» пятно в фокусе по сравнению с классическими сферическими линзами. Серия molded aspheric рассчитана на широкий спектр задач: от прицельных систем и штрихкод‑сканеров до лазерной диагностики и ввода света в волокно. Небольшой диаметр и высокая NA линзы 354450 делают её особенно полезной для сбора максимального количества света от диодов и светодиодов в ограниченном объёме, что важно для миниатюрных оптических модулей и биомедицинских приборов.Характеристики
- Тип: литая асферическая линза LightPath®.
- Диаметр: около 1,8 мм.
- Числовая апертура: ~0,30.
- Покрытие: BBAR (600–1050 нм).
- Назначение: фокусировка и коллимация лазерного излучения, минимизация сферических аберраций.
Отрасли применения
- Лазерная электроника: фокусировка и коллимация диодных лазеров и светодиодов.
- Штрихкод‑сканеры и системы наведения: формирование узких лучей для систем считывания и наведения.
- Волоконная оптика: ввод света в волокно с высокой эффективностью и коррекцией аберраций.
- Биомедицинские лазерные системы: компактные фокусирующие блоки для диагностики и терапии.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступны несколько вариантов покрытия
- Диапазон числовых апертур

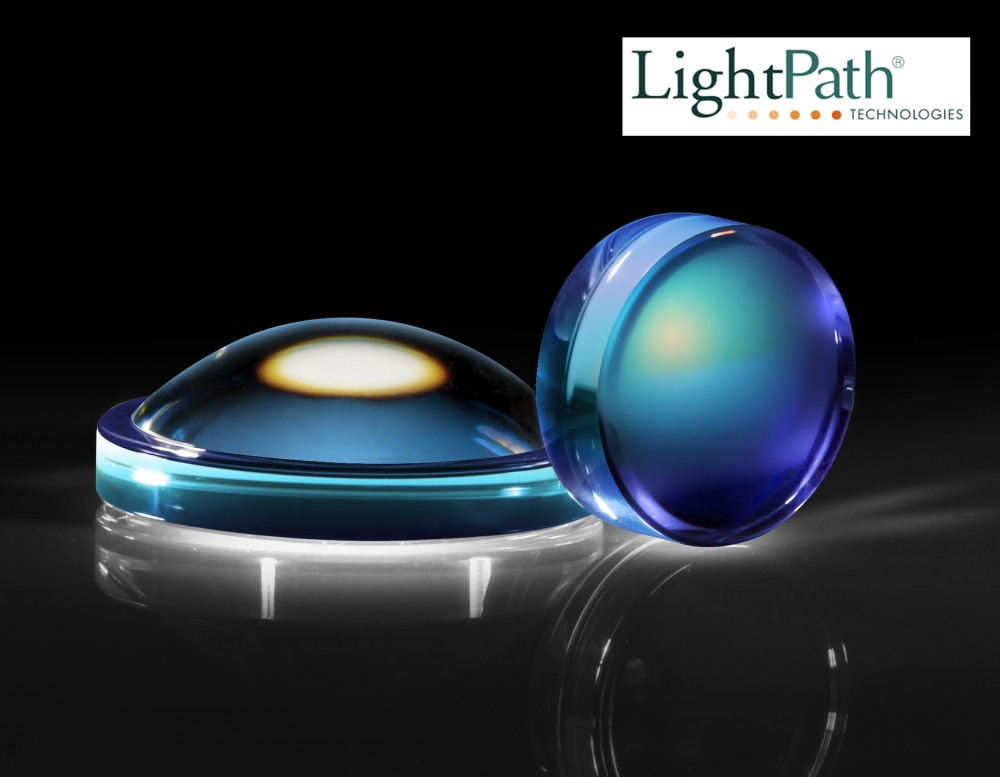

Линзы LightPath® Geltech™ из формованного асферического материала используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для поддержания формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. LightPath® Geltech™ Литые асферические линзы идеально подходят для таких применений, как системы прицеливания, сканеры штрихкодов, лазерные диодно-волоконные соединения, оптические хранилища данных или биомедицинские лазеры.
