Поставщик
|
Edmund Optics |
|
Артикул
|
16-682 |
|
Тип линз
|
асферические |
|
Покрытие
|
4453 |
|
Диаметр
|
1.8 мм |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
1.67 |
|
Lightpath Lens Code
|
354450 |
|
Note
|
NA (image): 0.30 WD, Image (mm): 1.67 WD NA (object): 0.12 WD, Object (mm): 1.67 |
|
Operating Temperature (°C)
|
≤200 |
|
Wavelength Range (nm)
|
350 - 700 |
|
Typical Applications
|
Collimate or Focus Laser Light |
|
Working Distance (mm)
|
1.67 |
|
Conjugate Distance
|
Finite |
|
Focal Length Specification Wavelength (nm)
|
980 |
|
RoHS
|
Compliant |
|
Edge Thickness ET (mm)
|
0.70 |
|
Surface Quality
|
40-20 |
|
Clear Aperture CA (mm)
|
1.14 |
|
Substrate
|
D-ZK3 |
|
Coating Specification
|
Ravg ≤0.5% @ 350 - 700nm |
|
Coating
|
BBAR (350-700nm) |
|
Center Thickness CT (mm)
|
1.48 ±0.05 |
|
Focal Length Tolerance (%)
|
±1 |
|
Numerical Aperture NA
|
0.30 |
|
Effective Focal Length EFL (mm)
|
1.16 @ 980nm |
|
Diameter (mm)
|
1.80 ±0.015 |
Описание
Прессованная (молдованная) асферическая линза LightPath® 354450 изготовлена методом точного литья стекла и имеет чрезвычайно малый диаметр 1,8 мм при числовой апертуре 0,30. Такой микроразмер характерен для коллимирующих линз миниатюрных лазерных диодов видимого диапазона и линз ввода/вывода излучения в оптическое волокно, где габариты оптического узла напрямую ограничены размером самого источника или волоконного разъёма.
Асферическая форма поверхности устраняет сферическую аберрацию в одном компактном элементе, что при столь малом диаметре особенно важно — система из нескольких сферических линз сопоставимого качества физически неосуществима в габаритах, требуемых для миниатюрных волоконно-оптических или лазерных модулей видимого диапазона.
На поверхность нанесено просветляющее покрытие BBAR для диапазона 350–700 нм, что делает линзу пригодной для лазерных диодов видимого спектра, широко применяемых в компактных измерительных приборах, считывающих головках и волоконно-оптических передатчиках видимого диапазона.
Характеристики
- Артикул: 16-682; производитель: Edmund Optics (LightPath®)
- Тип: прессованная (молдованная) асферическая линза, миниатюрная
- Диаметр: 1,8 мм
- Числовая апертура (NA): 0,30
- Просветляющее покрытие: BBAR, диапазон 350–700 нм
- Технология изготовления: precision glass molding
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Коллимация миниатюрных лазерных диодов видимого диапазона
- Ввод/вывод излучения в оптическое волокно
Описание семейства продуктов
- Устранение сферической аберрации
- Доступны несколько вариантов покрытия
- Диапазон числовых апертур

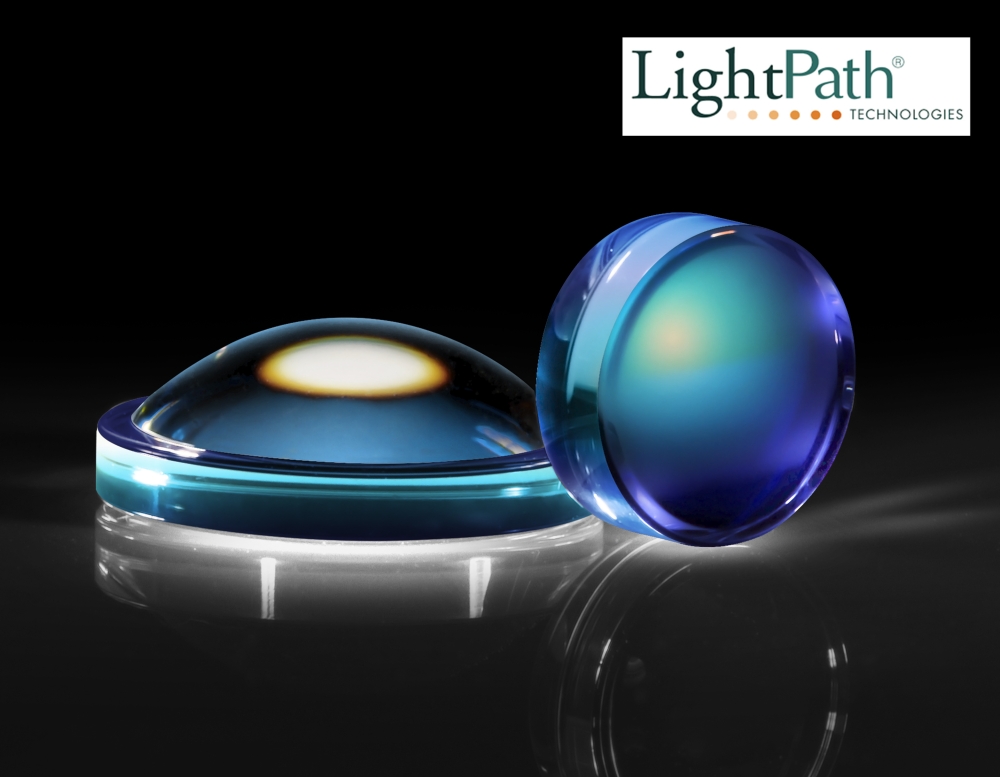

Линзы LightPath® Geltech™ из формованного асферического материала используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для поддержания формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. LightPath® Geltech™ Литые асферические линзы идеально подходят для таких применений, как системы прицеливания, сканеры штрихкодов, лазерные диодно-волоконные соединения, оптические хранилища данных или биомедицинские лазеры.
