Поставщик
|
Edmund Optics |
|
Артикул
|
87-162 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
6.3 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
2.68 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
354340 |
|
Расстояние от окна до линзы (D) (мм)
|
1.483 |
|
Совместимое окно
|
Thickness: 1.20 (t) (mm)Material: K3 |
|
f / #
|
0.78 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.48 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
5.10 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
3.10 ±0.03 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.64 |
|
Эффективное фокусное расстояние EFL (мм)
|
4.03 @ 685nm |
|
Диаметр (мм)
|
6.33 ±0.020 |
Описание
Литая асферическая линза 87-162 от Edmund Optics (модель LightPath 354340) представляет собой высокоточный оптический элемент с числовой апертурой 0,64 и диаметром 6,33 мм. Линза изготовлена методом точного литья из оптического стекла и предназначена для работы в спектральном диапазоне 600–1050 нм. На обе поверхности нанесено просветляющее покрытие, оптимизированное для указанного диапазона, которое снижает отражения и повышает пропускание. Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Высокая числовая апертура 0,64 обеспечивает эффективный сбор света от источников с большим углом расхождения, таких как лазерные диоды и светодиоды. Линза идеальна для коллимации излучения в волоконно-оптических системах, для фокусировки в компактных датчиках и для построения миниатюрных объективов. Материал линзы обеспечивает высокую однородность и низкое рассеяние. Она поставляется без оправы и может быть установлена в стандартные держатели для оптики диаметром 6,33 мм. Высокое качество изготовления гарантирует стабильность параметров.
Характеристики
- Тип: асферическая линза
- Модель: LightPath 354340
- Диаметр: 6,33 мм
- Числовая апертура: 0,64
- Просветляющее покрытие: 600–1050 нм
- Материал: оптическое стекло (литая)
- Дифракционное качество изображения
- Минимальные сферические аберрации
- Поставляется без оправы
Отрасли применения
Асферическая линза 87-162 используется в волоконно-оптических системах для коллимации излучения лазерных диодов и ввода света в одномодовые волокна. Она применяется в компактных датчиках, эндоскопах, портативных спектрометрах и системах машинного зрения с ближней ИК-подсветкой. Благодаря высокой числовой апертуре линза эффективно собирает свет от маломощных источников, что важно для детектирования слабых сигналов. В научных исследованиях она востребована в экспериментах по оптике и фотонике, а также в системах лазерной связи. Промышленные применения включают датчики, сканеры и измерительные приборы, где требуется миниатюрная оптика с высоким качеством.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

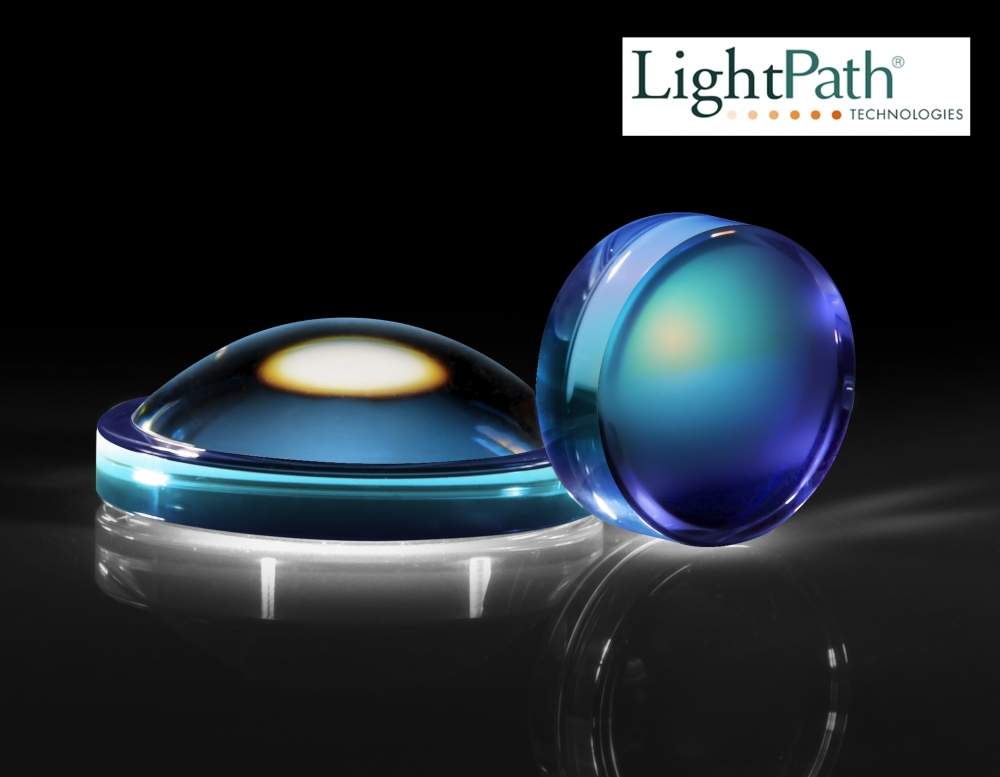

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
