Поставщик
|
Edmund Optics |
|
Артикул
|
87-118 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
7.2 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
7.91 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
354220 |
|
Расстояние от окна до линзы (D) (мм)
|
6.909 |
|
Совместимое окно
|
Thickness: 0.25 (t) (mm)Material: BK7 |
|
f / #
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
4.21 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
5.50 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
5.03 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.25 |
|
Эффективное фокусное расстояние EFL (мм)
|
11.00 @ 633nm |
|
Диаметр (мм)
|
7.20 ±0.020 |
Описание
Литая асферическая линза LightPath серии 354220 изготавливается методом прецизионного молдирования стекла или полимера, что позволяет получить сложную несферическую поверхность за один технологический цикл без последующей шлифовки, обеспечивая при этом высокую повторяемость параметров от изделия к изделию. Асферический профиль корректирует сферическую аберрацию значительно эффективнее, чем сферическая линза сопоставимого размера, что особенно важно при высокой числовой апертуре 0,25, указывающей на способность линзы собирать свет от источника под относительно большим телесным углом — типичное требование для коллимации излучения лазерных диодов. Компактный диаметр 7,2 мм делает линзу подходящей для миниатюрных лазерных модулей. Просветляющее покрытие охватывает диапазон 600–1050 нм. Метод молдирования также позволяет получать линзы с интегрированными юстировочными элементами на торце, упрощающими точную установку в посадочное место без дополнительных крепёжных деталей.
Характеристики
- Тип: литая асферическая линза, серия LightPath 354220
- Диаметр: 7,2 мм
- Числовая апертура: 0,25
- Просветляющее покрытие: 600–1050 нм
- Технология изготовления: прецизионное литьё (молдирование)
Отрасли применения
Используется для коллимации и фокусировки излучения лазерных диодов в волоконно-оптических системах связи, компактных лазерных модулях, медицинских лазерных приборах и промышленных оптических датчиках, где важны малые габариты и высокая эффективность сбора света.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

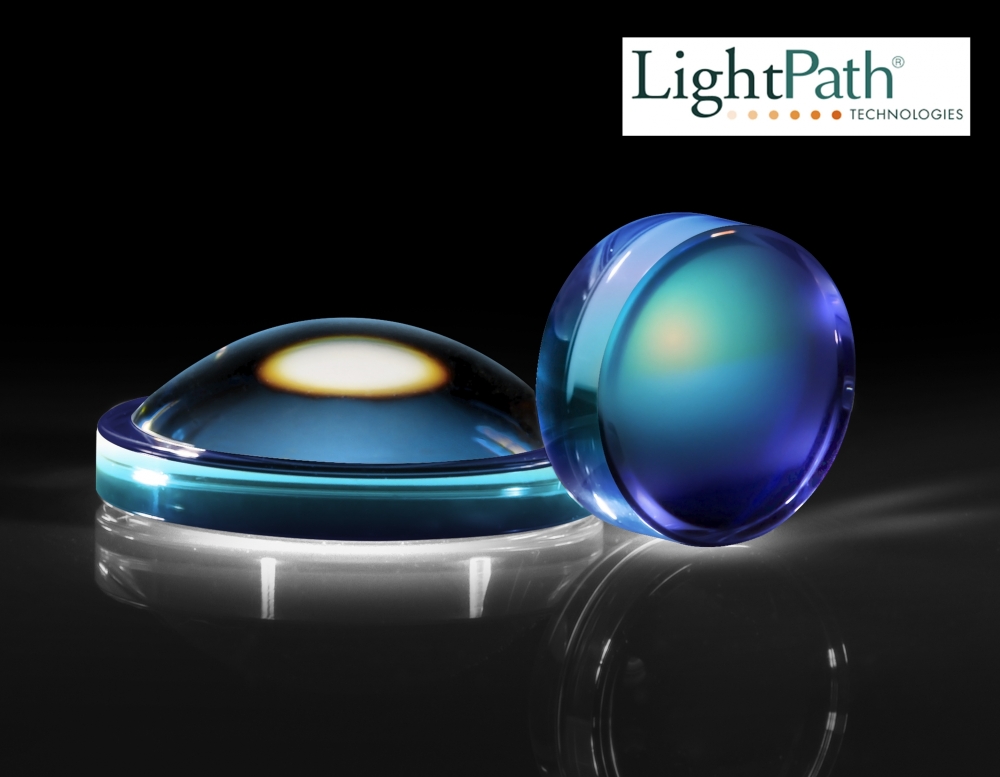

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
