Оптоволоконный коллиматор, LightPath 354220, рабочая длина волны: 1310 нм, числовая апертура: 0.25, разъем: FC/APC

Описание

Оптоволоконный коллиматор Edmund Optics 16-708 создан для преобразования расходящегося излучения, выходящего из волокна, в пучок с малой расходимостью, а при обратном использовании — для ввода свободно распространяющегося света в волоконный световод. Узел построен на основе асферической линзы, установленной и выровненной в металлическом корпусе. Асферическая форма уменьшает сферическую аберрацию по сравнению с обычной сферической линзой, поэтому коллиматор помогает получить более однородный пучок и повысить эффективность сопряжения с волокном.

Модель рассчитана на юстировку в области 1310 нм и снабжена антиотражающим покрытием для диапазона 1050–1600 нм. Это делает изделие подходящим для телекоммуникационных длин волн, волоконных лазеров, датчиков и измерительных систем ближнего инфракрасного диапазона. Использование разъёма FC/APC с угловой полировкой позволяет снизить обратное отражение в волокно, что особенно важно для когерентных источников и интерферометрических схем. Корпус из нержавеющей стали обеспечивает стабильность положения линзы и удобное механическое крепление в оптических системах.

Характеристики

• Тип: асферический оптоволоконный коллиматор
• Рабочая область: ближний инфракрасный диапазон
• Длина волны юстировки: 1310 нм
• Покрытие линзы: AR 1050–1600 нм
• Отражение покрытия: менее 1% в рабочем диапазоне
• Числовая апертура: 0,25
• Эффективное фокусное расстояние: 11 мм при 633 нм
• Относительное отверстие: f/2
• Материал линзы: оптическое стекло D-ZK3
• Разъём: FC/APC
• Корпус: нержавеющая сталь
• Диаметр корпуса: около 11 мм
• Монтажная резьба: M11 x 0,5
• Качество поверхности линзы: 40-20 scratch-dig
• Исполнение: заводская юстировка оптики относительно волоконного интерфейса

Отрасли применения

Коллиматор используют в волоконно-оптических линиях связи, лабораторных телекоммуникационных установках, интерферометрах, лазерных измерительных системах и устройствах передачи излучения между волокном и свободным пространством. Он подходит для сопряжения волоконных лазеров, изоляторов, фильтров, модуляторов, фотоприёмников и спектральных приборов. Разъём FC/APC делает изделие полезным в схемах, чувствительных к обратным отражениям: в когерентной связи, оптической метрологии, лазерной диагностике и системах с узкополосными источниками на 1310 или 1550 нм.

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

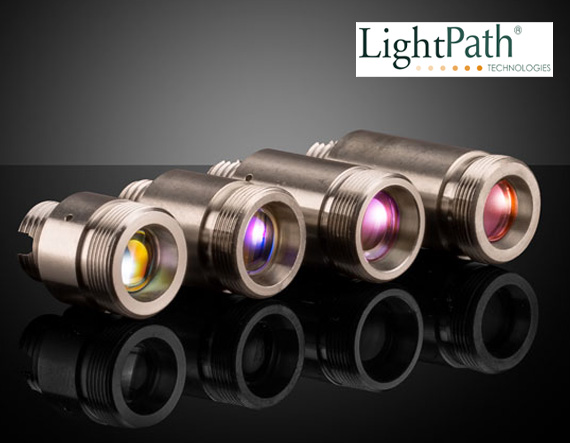

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
