Оптоволоконный коллиматор, LightPath 354220, рабочая длина волны: 1064 нм, числовая апертура: 0.25, разъем: FC/APC

Описание

Оптоволоконный коллиматор LightPath 354220 (артикул 16-707, реализуется через Edmund Optics) рассчитан на рабочую длину волны 1064 нм, имеет числовую апертуру 0,25 и оснащён волоконным разъёмом FC/APC.

Коллиматор — это небольшой узел с линзой, который устанавливается на конец оптического волокна и превращает расходящийся выходящий из волокна свет в узкий, почти параллельный пучок (либо, при работе в обратную сторону, собирает параллельный пучок и вводит его обратно в волокно).

Числовая апертура волокна (0,25 в данном случае) показывает, насколько широким конусом свет выходит из торца волокна: чем больше это число, тем шире расходится свет без коллиматора и тем сильнее собирающая способность нужна линзе коллиматора, чтобы превратить этот широкий конус в узкий параллельный пучок.

Разъём FC/APC подключает коллиматор к стандартному волоконному кабелю со скошенным торцом — такой скос заметно снижает паразитное отражение света обратно в волокно на стыке, что особенно важно при работе с чувствительными лазерными источниками.

Настройка именно на длину волны 1064 нм означает, что просветляющее покрытие линзы коллиматора рассчитано на минимальные потери именно на этой длине волны — распространённой рабочей линии твердотельных Nd:YAG и волоконных лазеров.

Такие коллиматоры применяют для вывода лазерного излучения из волоконного тракта в свободное пространство в виде управляемого параллельного пучка и, наоборот, для ввода в волокно света из свободно распространяющегося лазерного пучка — например, при стыковке волоконного лазера с последующей свободнопространственной оптической схемой.

Характеристики

• Артикул: 16-707; производитель: Edmund Optics (модель LightPath 354220)
• Тип: оптоволоконный коллиматор
• Рабочая длина волны: 1064 нм
• Числовая апертура (NA): 0,25
• Разъём: FC/APC

Отрасли применения

• Волоконно-оптические линии связи
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

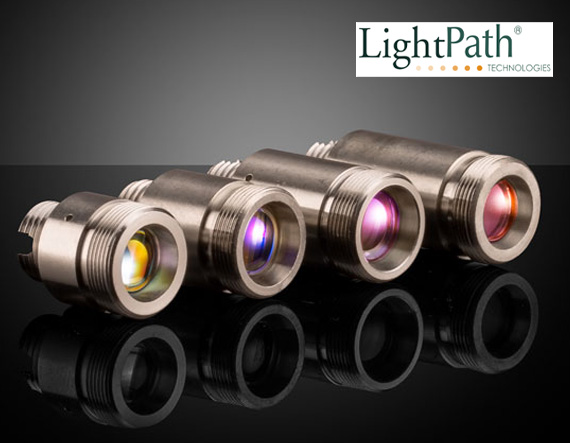

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
