Поставщик
|
Edmund Optics |
|
Артикул
|
83-709 |
|
Тип линз
|
асферические, лазерные |
|
Покрытие
|
BBAR (350-700nm) |
|
Покрытие
|
4453 |
|
Диаметр
|
4.7 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
4.100 |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Код линзы световода
|
354171 |
|
f / #
|
1.67 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
2.88 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
3.70 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 350 - 700nm |
|
Покрытие
|
BBAR (350-700nm) |
|
Толщина центра CT (мм)
|
3.48 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.30 |
|
Эффективное фокусное расстояние EFL (мм)
|
6.20 @ 633nm |
|
Диаметр (мм)
|
4.70 ±0.015 |
Описание

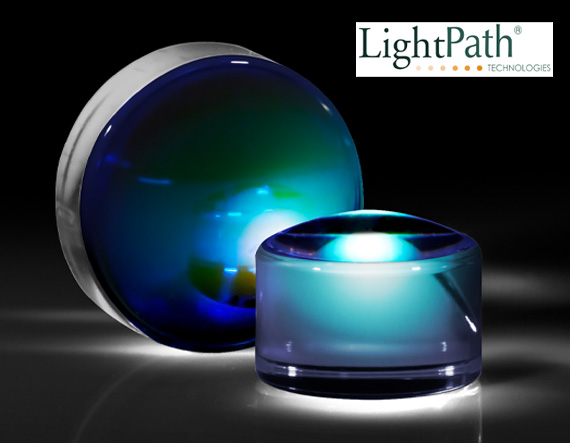

Литая асферическая линза LightPath® 354171 изготовлена методом точного литья оптического стекла, формирующего асферический профиль поверхности за одну технологическую операцию без последующей полировки. Асферическая форма позволяет скорректировать сферическую аберрацию в едином компактном элементе, что особенно важно при работе с сильно расходящимися пучками малого диаметра. Линза предназначена для применения с лазерным излучением и снабжена просветляющим покрытием, рассчитанным на диапазон 350-700 нм — от ближнего ультрафиолета до почти всего видимого спектра. Диаметр линзы составляет всего 4.7 мм, а числовая апертура 0.30 говорит о высокой светосиле, необходимой для эффективного сбора излучения от источников с большим углом расходимости, таких как лазерные диоды или торцы одномодовых волокон.
Характеристики
- Тип: литая асферическая линза
- Производитель линзы: LightPath®, модель 354171
- Диаметр: 4.7 мм
- Числовая апертура: 0.30
- Просветляющее покрытие: диапазон 350-700 нм
- Предназначена для работы с лазерным излучением
- Компактный форм-фактор для миниатюрных оптических узлов
Отрасли применения
Линзы такого класса применяются в коллимационных модулях лазерных диодов, компактных волоконно-оптических передатчиках, портативных лазерных приборах и медицинских лазерных инструментах, где ограниченное пространство монтажа требует минимальных габаритов оптики при сохранении высокой эффективности сбора света. Также востребованы в системах считывания оптических дисков, барометрических и биометрических сканерах, использующих коротковолновое лазерное излучение.
Описание семейства продуктов
- Компактная литая асферическая линза
- Улучшенная производительность по сравнению с двойными и тройными линзами.
- Идеально подходит для лазерных инструментов и измерительных систем.
Формованные асферические линзы LightPath® Laser Tool предназначены для удовлетворения потребностей различных инструментов и измерительных систем, использующих лазерные диоды, включая нивелирные лазеры, проекторы, сканеры, трекеры и прицелы. Благодаря использованию одной асферической линзы отпадает необходимость в системе с несколькими линзами, что обеспечивает более компактную и надежную конструкцию. Каждая асферическая линза предлагается с различными просветляющими покрытиями для оптимального пропускания в видимом и ближнем инфракрасном диапазонах длин волн. Антибликовое покрытие каждой линзы обеспечивает среднее отражение <1% во всем расчетном диапазоне длин волн.
