Поставщик
|
Edmund Optics |
|
Артикул
|
83-614 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
2.4 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
0.81 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
354140 |
|
f / #
|
0.86 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
0.48 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
1.60 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
1.02 ±0.03 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.58 |
|
Эффективное фокусное расстояние EFL (мм)
|
1.45 @ 780nm |
|
Диаметр (мм)
|
2.40 ±0.015 |
Описание
Литая асферическая линза LightPath 354140 предназначена для компактных оптических узлов, работающих в диапазоне 600–1050 нм. Диаметр 2,4 мм и числовая апертура 0,58 позволяют собирать свет с широким угловым распределением и формировать малое фокусное пятно. Такой компонент особенно полезен в миниатюрных лазерных модулях, коллиматорах диодов и системах сопряжения с волоконной оптикой.
Асферический профиль уменьшает сферическую аберрацию и позволяет получить более высокое качество фокусировки при ограниченном количестве оптических деталей. Числовая апертура 0,58 требует точного согласования с источником: световой конус должен попадать на линзу без обрезания, а положение излучающей площадки или торца волокна должно быть отрегулировано по трем координатам. Чем выше NA, тем меньше глубина резко изображаемого пространства и тем сильнее влияние продольного смещения.
Покрытие для 600–1050 нм охватывает красный и ближний инфракрасный диапазоны. Линза может использоваться с источниками 633, 780, 808, 850, 940, 980 и 1064 нм при условии проверки мощности. Из-за малого диаметра компонент требует чистой сборочной среды и специальной микрооправы. Ручное обращение без подходящего инструмента повышает риск загрязнения, скола или потери детали.
Характеристики
- Производитель: LightPath.
- Модель: 354140.
- Каталожный номер Edmund Optics: 83-614.
- Тип: литая асферическая линза.
- Диаметр: 2,4 мм.
- Числовая апертура: 0,58.
- Рабочий диапазон покрытия: 600–1050 нм.
- Оптическая функция: высокоапертурная фокусировка или коллимация.
- Основное преимущество: снижение сферической аберрации в компактной системе.
Особенности выбора и интеграции
Для установки применяют микрооптический держатель с регулировкой по оси и поперечным координатам. При сопряжении с волокном согласуют NA линзы и волокна, а также положение торца относительно фокальной плоскости. Лазерную юстировку начинают на сниженной мощности. Асферическую поверхность ориентируют согласно расчету и маркировке. Поверхность очищают только при крайней необходимости.
Отрасли применения
- Коллимация лазерных диодов.
- Ввод света в многомодовое волокно.
- Микрооптические сенсоры.
- Компактные дальномеры и лидары.
- Оптические головки считывания.
- Фотонные медицинские приборы.
- Лабораторные высокоапертурные модули.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

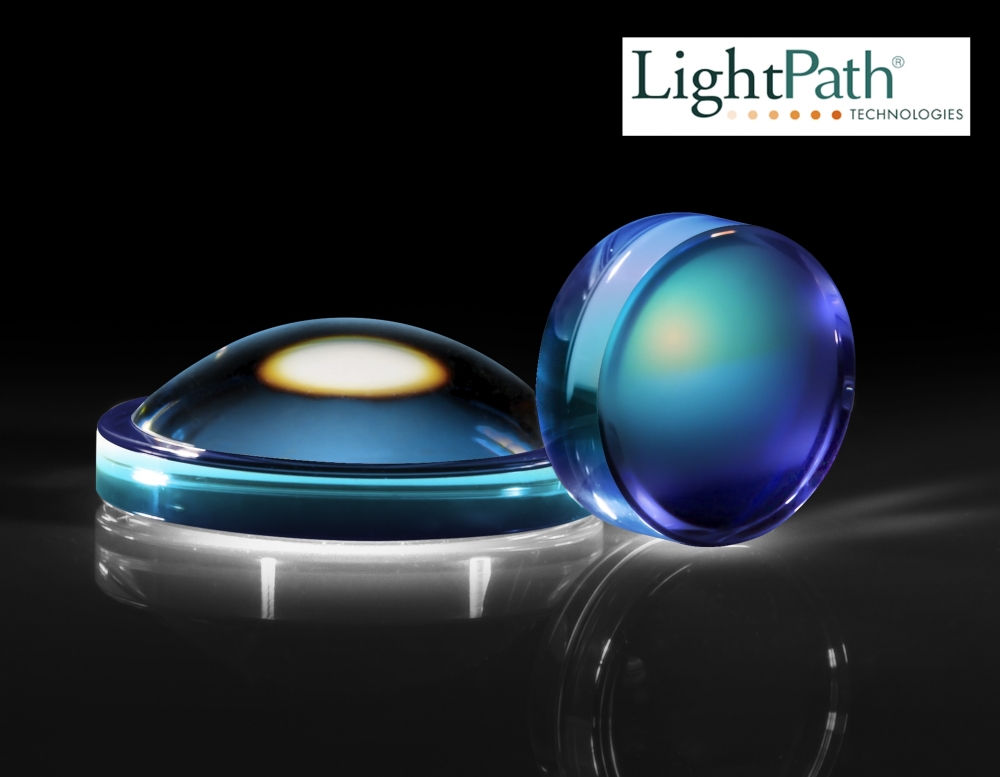

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
