Поставщик
|
Edmund Optics |
|
Артикул
|
33-426 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (600-1050nm) |
|
Покрытие
|
4451 |
|
Диаметр
|
11 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
7.8 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
354125 |
|
Совместимое окно
|
Thickness: 0.25 (t) (mm)Material: B-K7 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.092 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
10.00 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Rabs <1.0% @ 600 - 1050nm |
|
Покрытие
|
BBAR (600-1050nm) |
|
Толщина центра CT (мм)
|
3.64 ±0.40 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
10.00 @ 633nm |
|
Диаметр (мм)
|
11.00 ±0.015 |
Описание
Литая асферическая линза LightPath 354125, 600–1050 нм, Ø11 мм, NA 0,50. Литая или прецизионная асферическая линза использует несферический профиль для уменьшения сферической аберрации. Числовая апертура определяет работу с угловым конусом, а покрытие либо отсутствие покрытия учитывают при расчете передачи в рабочем спектре.
При интеграции в установку сопоставляют рабочий спектр, апертуру, геометрию пучка, механический интерфейс и требования к точности с параметрами всей схемы. Монтаж выполняют в чистой зоне, исключая перекос и чрезмерное усилие. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Перед эксплуатацией проводят визуальный контроль и сверяют параметры с документацией. Регулярная очистка совместимыми средствами и аккуратное хранение помогают поддерживать стабильность рабочих характеристик. В лазерных и волоконных системах соблюдают требования безопасности.
Характеристики
- Артикул: 33-426
- Производитель: Edmund Optics
- Наименование: Литая асферическая линза LightPath 354125, 600–1050 нм, Ø11 мм, NA 0,50
- Монтаж: совместимое оптическое, волоконное или механическое оборудование
- Эксплуатация: защита рабочих поверхностей и соединений от загрязнений
Отрасли применения
Изделие используется в компактных объективах, лазерных диодах, датчиках, системах машинного зрения и оптоэлектронных модулях. Конкретная конфигурация определяется задачами проекта и характеристиками сопрягаемого оборудования.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

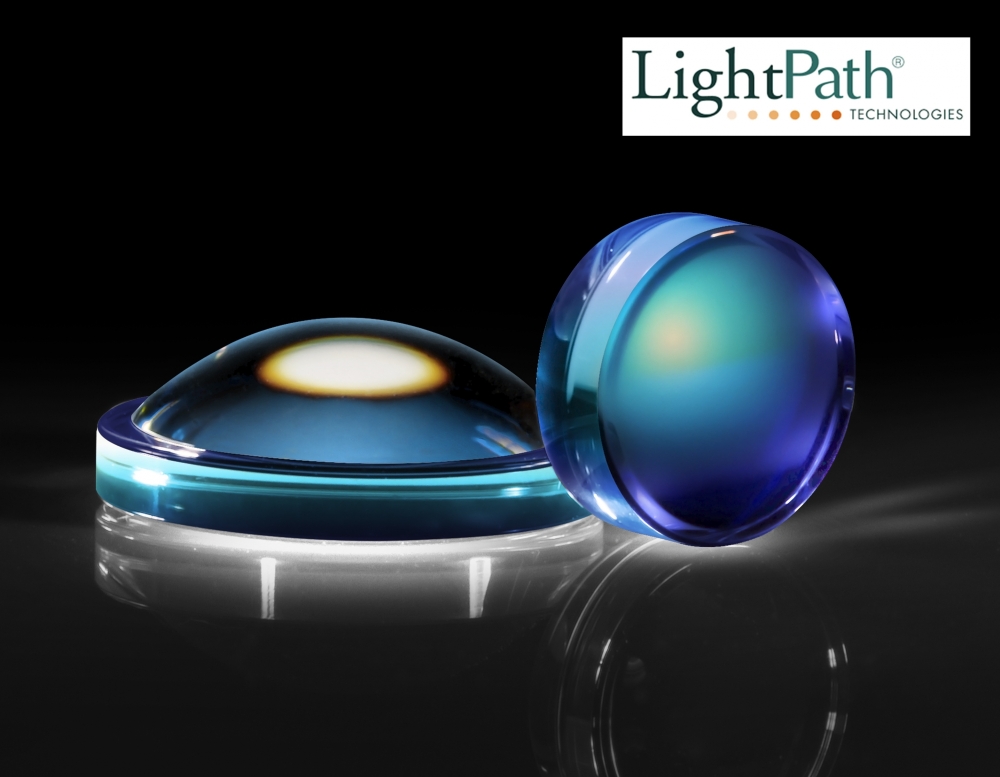

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
