Поставщик
|
Edmund Optics |
|
Артикул
|
83-705 |
|
Тип линз
|
лазерные, асферические |
|
Покрытие
|
BBAR (350-700nm) |
|
Покрытие
|
4453 |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
9.700 |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Код линзы световода
|
354062 |
|
f / #
|
2.08 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.53 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
5.20 |
|
Подложка
|
D-ZK3 |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 350 - 700nm |
|
Покрытие
|
BBAR (350-700nm) |
|
Толщина центра CT (мм)
|
2.25 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.24 |
|
Эффективное фокусное расстояние EFL (мм)
|
11.00 @ 633nm |
|
Диаметр (мм)
|
6.00 ±0.015 |
Описание

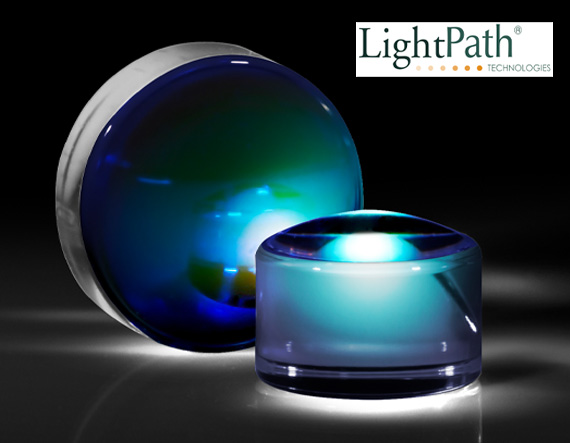

Прессованная (молдованная) асферическая линза LightPath® 354062 изготовлена методом точного литья стекла (precision glass molding) и предназначена для работы с лазерным излучением видимого диапазона. Линза имеет диаметр 6 мм и числовую апертуру 0,24, а на поверхности нанесено широкополосное просветляющее покрытие BBAR для диапазона 350–700 нм.
Асферическая форма поверхности устраняет сферическую аберрацию в одном элементе, заменяя систему из нескольких сферических линз, что уменьшает габариты, массу и стоимость оптического узла по сравнению со сферическими аналогами сопоставимого качества коллимации или фокусировки лазерного пучка.
Умеренная числовая апертура (0,24) в сочетании с широкополосным просветлением видимого диапазона делает линзу пригодной для коллимации лазерных диодов видимого спектра, применяемых в измерительной технике, машинном зрении с лазерной подсветкой и компактных оптических модулях считывания.
Характеристики
- Артикул: 83-705; производитель: Edmund Optics (LightPath®)
- Тип: прессованная (молдованная) асферическая линза
- Диаметр: 6 мм
- Числовая апертура (NA): 0,24
- Просветляющее покрытие: BBAR, диапазон 350–700 нм
- Технология изготовления: precision glass molding
- Назначение: работа с лазерным излучением видимого диапазона
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Коллимация лазерных диодов видимого диапазона
- Компактные оптические модули считывания и измерительная техника
Описание семейства продуктов
- Компактная литая асферическая линза
- Улучшенная производительность по сравнению с двойными и тройными линзами.
- Идеально подходит для лазерных инструментов и измерительных систем.
Формованные асферические линзы LightPath® Laser Tool предназначены для удовлетворения потребностей различных инструментов и измерительных систем, использующих лазерные диоды, включая нивелирные лазеры, проекторы, сканеры, трекеры и прицелы. Благодаря использованию одной асферической линзы отпадает необходимость в системе с несколькими линзами, что обеспечивает более компактную и надежную конструкцию. Каждая асферическая линза предлагается с различными просветляющими покрытиями для оптимального пропускания в видимом и ближнем инфракрасном диапазонах длин волн. Антибликовое покрытие каждой линзы обеспечивает среднее отражение <1% во всем расчетном диапазоне длин волн.
