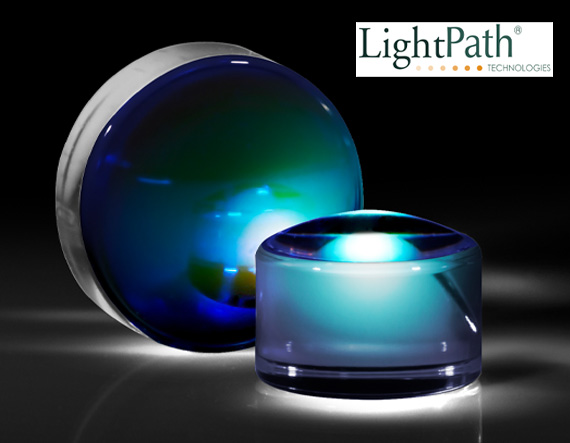

Литая асферическая линза LightPath® 354060, для работы с лазерным излучением, покрытие для 600-1050 нм, диаметр: 6.33 мм, числовая апертура: 0.27

Описание

Литая асферическая линза LightPath 354060 предназначена для работы с лазерным излучением в диапазоне 600–1050 нм. Диаметр 6,33 мм и числовая апертура 0,27 делают ее подходящей для компактных фокусирующих и коллимирующих узлов, где требуется эффективно собрать свет лазерного диода или сформировать небольшой пучок. Асферический профиль позволяет снизить сферическую аберрацию и добиться более качественного фокусирования по сравнению с простой сферической линзой аналогичной оптической силы.

Покрытие рассчитано на красную и ближнюю инфракрасную области, включая многие распространенные лазерные длины волн: 633, 780, 808, 850, 940, 980 и 1064 нм. Указание на лазерное применение означает необходимость учитывать не только спектральный диапазон, но и порог повреждения покрытия, длительность импульса, размер пятна и качество поверхности. Плотность мощности в фокусе может быть значительно выше средней мощности источника.

Числовая апертура 0,27 определяет приемный угол и возможности сопряжения с источником. Для ввода света в волокно необходимо согласовать NA линзы с NA волокна и обеспечить точное положение торца в фокусе. При коллимации лазерного диода следует учитывать астигматизм и различную расходимость по вертикальной и горизонтальной осям; одной асферической поверхности может быть недостаточно для полной коррекции.

Характеристики

• Производитель: LightPath.
• Модель: 354060.
• Каталожный номер Edmund Optics: 83-698.
• Тип: литая асферическая линза для лазерного излучения.
• Диаметр: 6,33 мм.
• Числовая апертура: 0,27.
• Рабочий диапазон покрытия: 600–1050 нм.
• Назначение: лазерная фокусировка и коллимация.
• Основное преимущество: уменьшенная сферическая аберрация.

Особенности выбора и интеграции

Линзу устанавливают в специализированный держатель с точной осевой и поперечной регулировкой. Рабочая поверхность должна быть защищена от пыли и отпечатков. При лазерной юстировке мощность сначала ограничивают аттенюатором. Для коротких импульсов отдельно проверяют допустимую энергетическую плотность. Асферическую поверхность ориентируют в соответствии с расчетной схемой и указаниями производителя.

Отрасли применения

• Коллиматоры лазерных диодов.
• Фокусировка в волоконно-оптические линии.
• Компактные лазерные дальномеры.
• Машинное зрение с лазерной подсветкой.
• Оптические головки считывания.
• Лазерные сенсорные модули.
• Лабораторные системы ближнего ИК-диапазона.

Описание семейства продуктов

• Компактная литая асферическая линза
• Улучшенная производительность по сравнению с двойными и тройными линзами.
• Идеально подходит для лазерных инструментов и измерительных систем.

Формованные асферические линзы LightPath® Laser Tool предназначены для удовлетворения потребностей различных инструментов и измерительных систем, использующих лазерные диоды, включая нивелирные лазеры, проекторы, сканеры, трекеры и прицелы. Благодаря использованию одной асферической линзы отпадает необходимость в системе с несколькими линзами, что обеспечивает более компактную и надежную конструкцию. Каждая асферическая линза предлагается с различными просветляющими покрытиями для оптимального пропускания в видимом и ближнем инфракрасном диапазонах длин волн. Антибликовое покрытие каждой линзы обеспечивает среднее отражение <1% во всем расчетном диапазоне длин волн.
