LED1800P - Светодиод с параболическим отражателем, длина волны излучения: 1850 нм, мощность: 0.9 мВт (квазинепрерывное излучение), импульсный режим: 20.0 мВт, корпус: TO-18R, Thorlabs

Описание

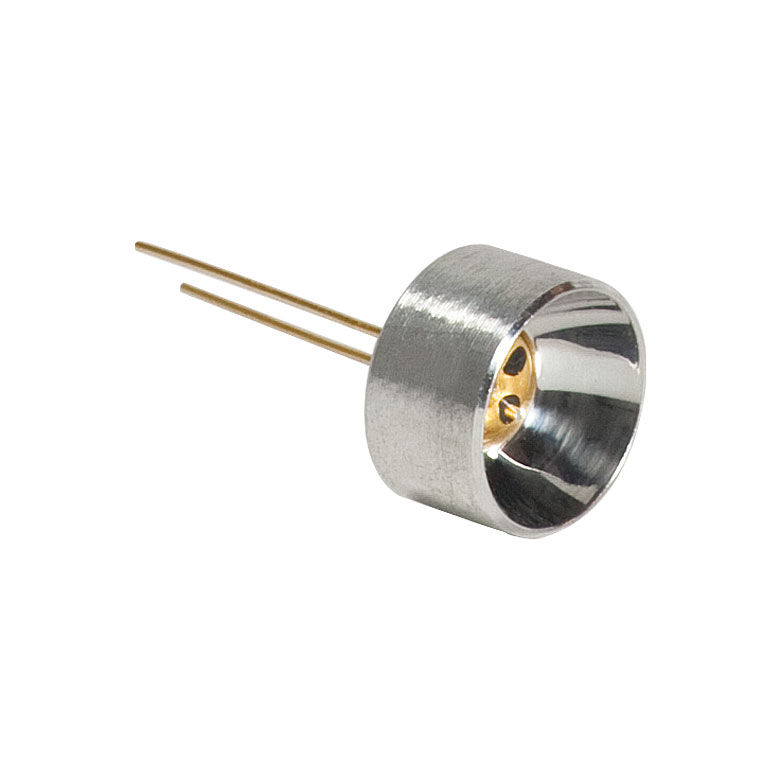

LED1800P — некогерентный светодиодный источник с центральной длиной волны излучения 1850 нм, предназначенный для работы в ближнем инфракрасном диапазоне. Модель выполнена в металлическом корпусе TO-18R и оснащена параболическим отражателем. Такая геометрия формирует более направленный выходной пучок по сравнению с обычным незащищённым светодиодом, поэтому источник удобен для ввода излучения в оптическую схему, на чувствительную область приёмника или в измерительную ячейку.

Оптическая мощность в квазинепрерывном режиме составляет 0,9 мВт при токе 100 мА. Для импульсной работы указана мощность 20,0 мВт при токе 2 А; конкретные параметры длительности и частоты импульсов следует задавать с учётом используемого драйвера и теплового режима. Максимальный постоянный прямой ток модели составляет 200 мА. Это позволяет раздельно выбирать режим для длительной стабилизированной подсветки и режим повышенной пиковой мощности, не смешивая их эксплуатационные условия.

Спектральная ширина на уровне половины максимума составляет 150 нм, поэтому LED1800P является широкополосным источником, а не заменой лазерного диода в задачах, требующих узкой линии. Параболический отражатель уменьшает расходимость, однако точный угол полувидимости для этой модели не приведён; при проектировании следует предусмотреть юстировку, контроль апертуры и проверку распределения интенсивности. Для подключения необходим источник тока, рассчитанный на выбранный постоянный или импульсный режим, а механическая интеграция должна учитывать выводы и габаритные особенности корпуса TO-18R.

Характеристики

• Модель: LED1800P.
• Тип изделия: светодиод с параболическим отражателем.
• Центральная длина волны излучения: 1850 нм.
• Оптическая мощность в квазинепрерывном режиме: 0,9 мВт.
• Ток при указанной мощности в квазинепрерывном режиме: 100 мА.
• Максимальный постоянный прямой ток: 200 мА.
• Оптическая мощность в импульсном режиме: 20,0 мВт.
• Ток, при котором указана импульсная мощность: 2 А.
• Спектральная ширина FWHM: 150 нм.
• Оптическая геометрия: параболический отражатель для снижения расходимости.
• Угол полувидимости: точное значение для модели не указано; ожидается узкая диаграмма направленности в несколько градусов.
• Корпус: TO-18R.

Отрасли применения

• Лабораторные оптические стенды для настройки и проверки ближнеинфракрасных трактов.
• Спектроскопические и абсорбционные измерения, где требуется широкополосное излучение около 1850 нм.
• Оптическое тестирование фотоприёмников, фильтров, детекторов и измерительных модулей.
• Системы контроля влажности и материалов, в которых используются особенности поглощения в области 1850 нм.
• Экспериментальные сенсорные установки с импульсной подачей для повышения пиковой оптической мощности.
