Описание

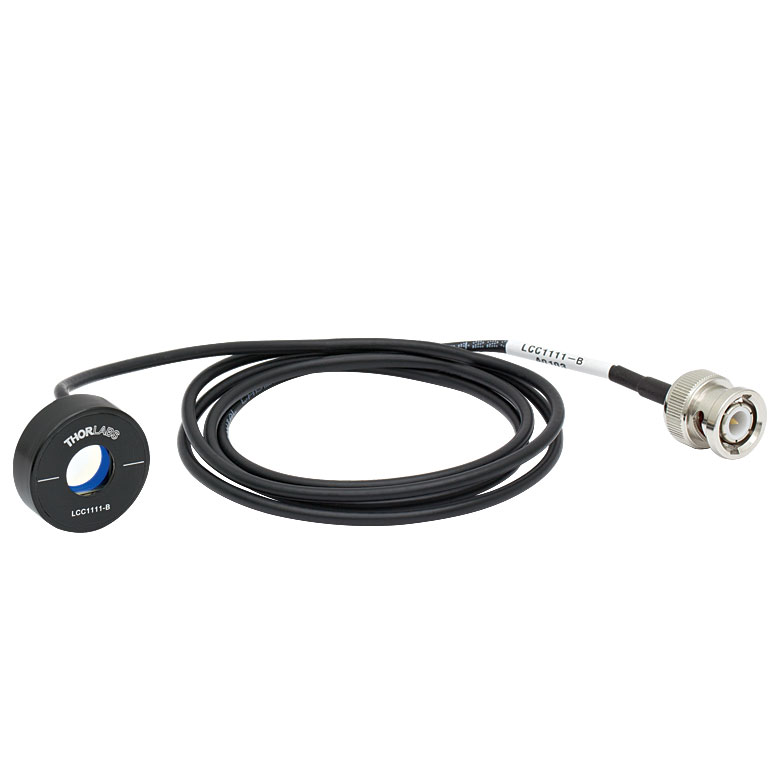

Жидкокристаллическая фазовая пластинка LCC1111-B с апертурой 10 мм от компании Thorlabs представляет собой электрически управляемый ретардер переменной фазовой задержки, построенный на основе тонкого слоя нематического жидкого кристалла, заключённого между прозрачными электродными подложками. В отличие от фиксированных волновых пластинок из кварца или полимерных плёнок, такая ячейка позволяет плавно изменять величину фазового сдвига между ортогональными поляризационными компонентами путём подачи переменного электрического напряжения, что даёт возможность программно перестраивать состояние поляризации выходного излучения без механического вращения оптики. Просветляющее покрытие рассчитано на диапазон 650-1050 нм, охватывающий красную часть видимого спектра и ближний инфракрасный диапазон, что типично для лазерных диодов и Ti:Sapphire источников, применяемых в научных и промышленных установках. Быстродействие электрического управления фазовой задержкой существенно превышает возможности механических аналогов, что востребовано в задачах динамической модуляции поляризации.
Характеристики
- Тип: жидкокристаллическая фазовая пластинка
- Модель: LCC1111-B
- Апертура: 10 мм
- Просветляющее покрытие: 650-1050 нм
- Управление: электрическое напряжение, переменная фазовая задержка
- Производитель: Thorlabs
Отрасли применения
Фазовые жидкокристаллические пластинки применяются в системах поляризационного кодирования данных, оптических линиях связи, научных лазерных установках для динамической модуляции поляризации, а также в поляризационной микроскопии и эллипсометрии. Их используют в исследовательских лабораториях фотоники при разработке адаптивных оптических систем и в приборах для быстрого переключения поляризационного состояния лазерного излучения без механических подвижных частей.
Компания Thorlabs предлагает фазовые пластинки, изготовленный на основе нематических жидких кристаллов с регулируемыми параметрами. Отсутствие подвижных частей обеспечивает малое время переключения (порядка миллисекунд). Для заказа доступно несколько вариантов просветляющего покрытия для разных спектральных диапазонов: 350 - 700 нм, 650 - 1050 нм, 1050 - 1700 нм, 1650 - 3000 нм или 3600 - 5600 нм.
ЖК фазовые пластинки изготавливают с диаметром апертуры Ø10 мм и Ø20 мм. Элементы с апертурой 10 мм осуществляют фазовый сдвиг в диапазоне от 0 нм до λ/2 (пластинки с компенсацией остаточных эффектов) или от ~30 нм до λ/2. Пластинки с компенсацией остаточных эффектов оснащена жидкокристаллическим полимером, который компенсирует остаточный фазовый сдвиг в пластинке, чтобы при определенном напряжении вносимая разность хода составляла 0 нм
Внешний диаметр пластинок с апертурой Ø10 мм составляет 1", что позволяет устанавливать их в стандартные держатели оптики от компании Thorlabs. В ассортименте также представлены пластинки без оправы (LCC1111U-A) для OEM применений. Пластинки с апертурой Ø20 мм обладают внешним диаметром 2".
Представленные фазовые пластинки обладают прекрасной однородностью отклика, низким уровнем оптических потерь и низким уровнем искажения волнового фронта. Данные элементы обеспечивают короткое время переключения, широкий спектральный и температурный диапазон. Компания Thorlabs также предлагает волновые пластинки с температурной стабилизацией.
Особенности:
- Волновые пластинки для управление состоянием поляризации и/или фазового сдвига;
- Нематические жидкие кристаллы;
- Компенсация остаточных эффектов;
- Фазовый сдвиг: 0 нм до λ/2;
- Апертура: Ø10 мм или Ø20 мм;
- Высокая однородность отклика;
- Просветляющие покрытия для видимого, ближнего и среднего ИК диапазонов.
