Поставщик
|
Brandnew Technology Co., Ltd |
|
Артикул
|
FC808CB3 |
|
Типы изделий
|
диодный модуль |
|
Выходная оптическая мощность
|
3 Вт |
|
Температура хранения
|
−30 до +70 °C |
|
Спектральная ширина, нм
|
5 |
|
Длина волны (нм)
|
650, 808 |
|
Рабочее напряжение
|
1,7 В |
|
Цвет лазера
|
ик лазеры |
|
Рабочая температура
|
+15 до +55 °C |
|
Рабочий ток
|
4 А |
|
Пороговый ток
|
0,7 А |

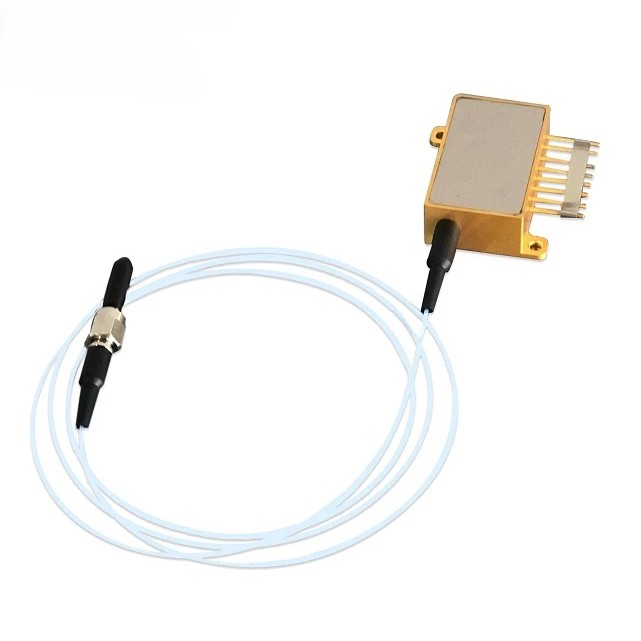

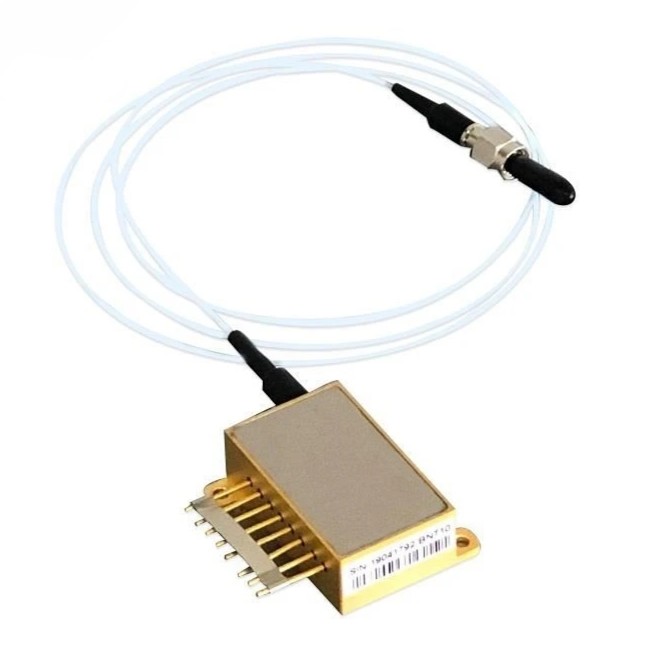

Лазерный диодный модуль с длиной волны 808 нм предназначен для получения мощного инфракрасного излучения с выводом через оптическое волокно. Модель дополнена пилотным лучом 650 нм, который облегчает визуальное позиционирование, настройку оптического тракта и контроль направления излучения при работе с невидимым ИК-диапазоном.

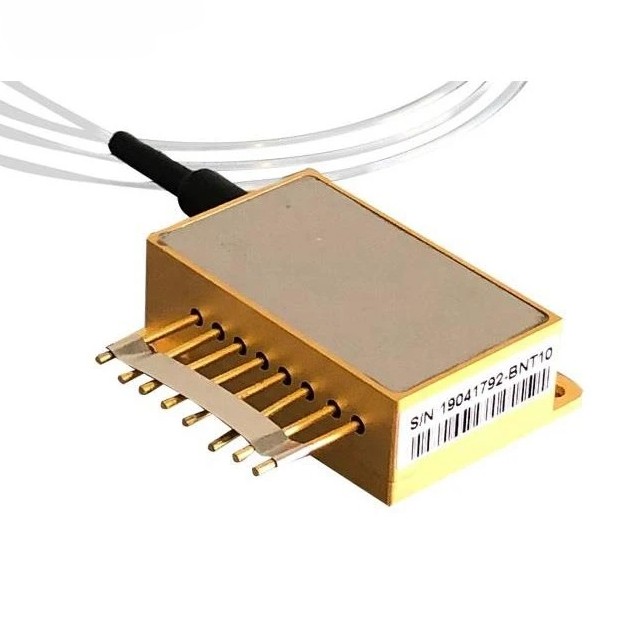

Модуль выполнен в компактном корпусе и использует технологию прецизионного ввода излучения в волокно. Точная юстировка оптических элементов обеспечивает стабильный оптический выход, эффективную передачу мощности и удобную интеграцию в промышленные, лабораторные и измерительные системы.
Преимущества:
- Основная длина волны 808 нм;
- Выходная мощность основного излучения 3 Вт;
- Пилотный луч 650 нм для визуальной настройки;
- Волоконный вывод излучения;
- Сердцевина волокна 200 мкм;
- Числовая апертура волокна 0,22 NA;
- Возможные варианты разъема: FC, SMA905, ST;
- Компактное корпусное исполнение;
- Высокая эффективность преобразования — около 45%;
- Стабильный оптический выход за счет точной юстировки внутренних элементов.
Области применения:
- Системы накачки твердотельных и волоконных лазеров;
- Лабораторные лазерные установки;
- Оптические измерительные системы;
- Юстировка и позиционирование оптических компонентов;
- Промышленная обработка и контроль материалов;
- Медицинские и биомедицинские приборы;
- Системы машинного зрения и технической диагностики;
- Исследовательские стенды с волоконной доставкой излучения.
Технические характеристики
|
Параметры |
Характеристики |
|
Основной канал 808 нм |
|
|
Центральная длина волны |
808 нм |
|
Допуск по длине волны |
±5 нм |
|
Выходная оптическая мощность |
3 Вт |
|
Спектральная ширина FWHM |
5 нм |
|
Рабочий ток |
4 А |
|
Пороговый ток |
0,7 А |
|
Рабочее напряжение |
1,7 В |
|
Эффективность электрооптического преобразования |
около 45% |
|
Пилотный луч |
|
|
Центральная длина волны |
650 нм |
|
Допуск по длине волны |
±10 нм |
|
Выходная мощность |
10 мВт |
|
Рабочий ток |
менее 100 мА |
|
Рабочее напряжение |
менее 2,3 В |
|
Волокно |
|
|
Минимальный радиус изгиба волокна |
более 60 мм |
|
Диаметр буфера волокна |
320 мкм |
|
Диаметр оболочки волокна |
220 мкм |
|
Диаметр сердцевины волокна |
200 мкм |
|
Числовая апертура волокна |
0,22 NA |
|
Тип разъема |
FC / SMA905 / ST |
|
Длина волокна |
1 м |
|
Температурные параметры |
|
|
Рабочая температура |
от +15 до +55 °C |
|
Температура хранения |
от −30 до +70 °C |
|
Максимальная температура пайки выводов |
250 °C, не более 10 секунд |
