Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
APD33-30 |
|
Типы изделий
|
датчики |
|
Рабочая температура
|
-10-50 °C |
|
Напряжение питания
|
12–24 В |
|
[АЦП] Частота дискретизации
|
500 / 1000 / 2000 / 3000 Гц |
|
Вес
|
0,12 кг |
|
Мощность излучения
|
1 мВт |
|
Отрасли применения
|
для промышленности |
|
Длина волны (нм)
|
655 |
|
Габаритные размеры
|
60 × 50 × 22 мм |
|
Тип датчика
|
датчик смещения |
|
Рабочее расстояние
|
30 мм |
|
Диапазон измерения
|
±4 мм |

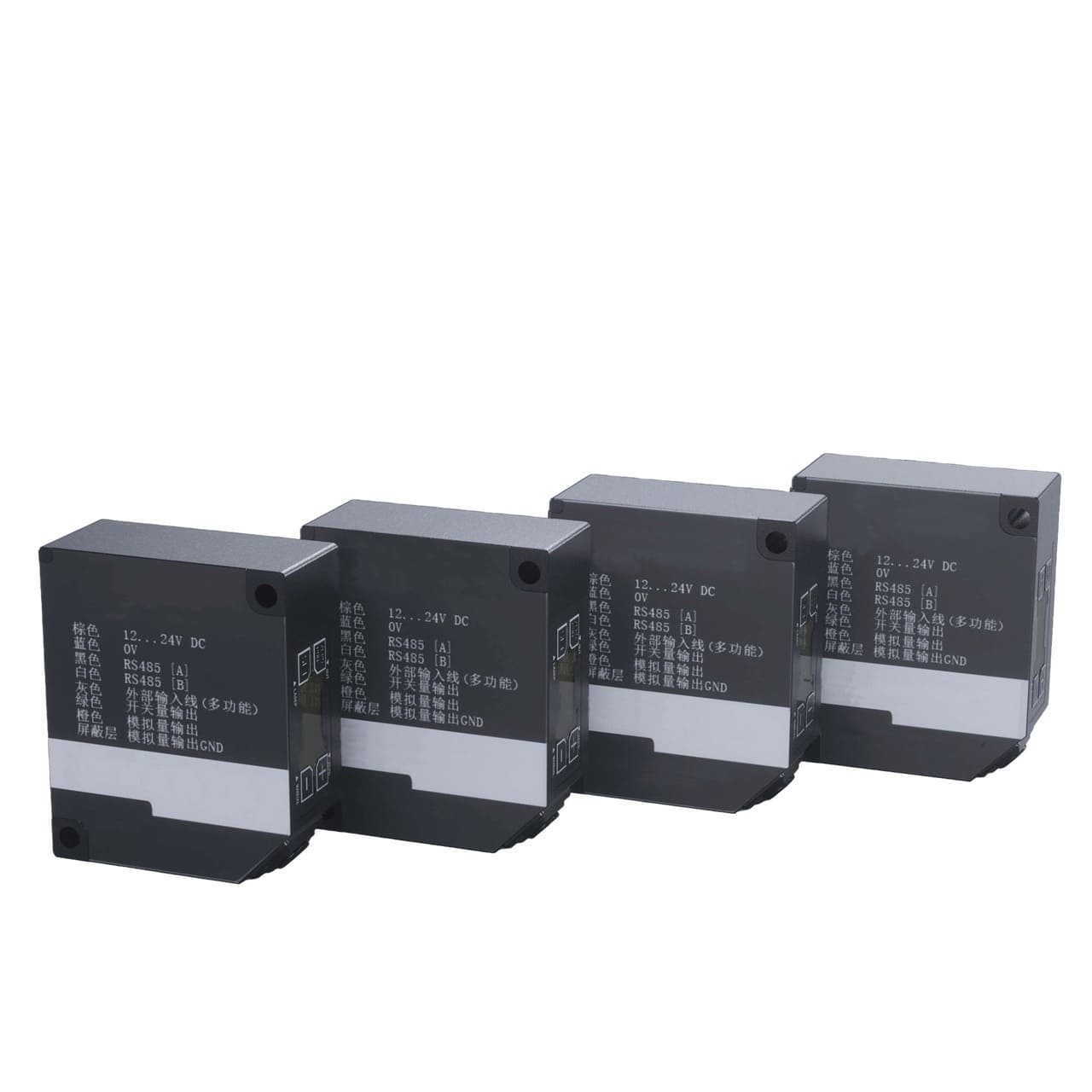

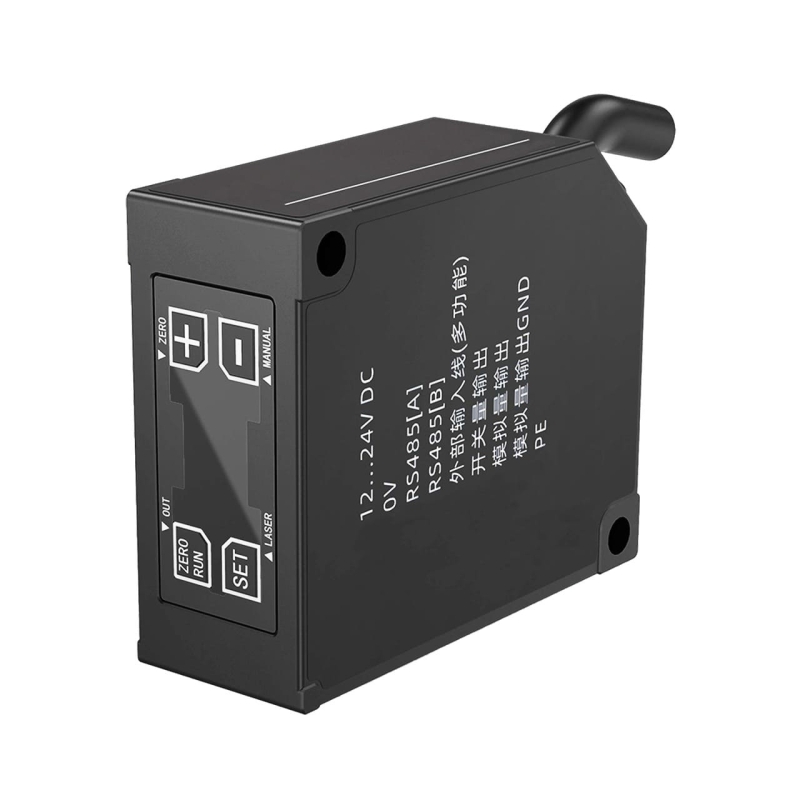

APD33-30 — высокоточный лазерный датчик смещения промышленного класса, предназначенный для измерения малых смещений и контроля геометрии объектов в автоматизированных системах. Обеспечивает стабильные и повторяемые результаты даже в сложных условиях эксплуатации.
Преимущества:
- Высокая точность измерений: повторяемость до 2 мкм;
- Компактный корпус с интегрированной конструкцией;
- Высокая скорость измерений: до 3000 Гц;
- Гибкие интерфейсы подключения: RS485, аналоговый выход (0–10 В / 4–20 мА);
- Надёжная работа в промышленных условиях (IP67);
- Стабильные измерения при изменении температуры.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
30 мм |
|
Диапазон измерения |
±4 мм |
|
Длина волны лазера |
655 нм |
|
Класс лазера |
II |
|
Выходная мощность лазера |
1 мВт |
|
Размер лазерного пятна |
80 × 180 мкм; на базовом расстоянии: 70 × 260 мкм; дальняя зона: 100 × 400 мкм |
|
Линейность |
±0,05% |
|
Температурная стабильность |
0,05%/°C |
|
Частота дискретизации |
500 / 1000 / 2000 / 3000 Гц |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
–20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Степень защиты |
IP67 |
|
Аналоговый выход |
0–10 В или 4–20 мА |
|
Дискретные входы/выходы |
вход: обучение, триггер, удержание, обнуление, отключение лазера; выход: статус сигнала |
|
Напряжение |
12–24 В ±10% |
|
Потребление |
≤60 мА (12 В); ≤120 мА (24 В) |
|
ESD |
до 8 кВ (IEC 61000-4-2) |
|
EFT |
до 2 кВ (IEC 61000-4-4) |
|
Устойчивость к вибрациям и ударам |
до 50G |
|
Габариты |
60 × 50 × 22 мм |
|
Масса |
120 г |
Области применения:
- Контроль размеров и толщины;
- Позиционирование в автоматизированных линиях;
- Контроль качества поверхности;
- Измерение смещений и зазоров;
- Машиностроение, электроника, металлургия.
