Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
APD33-195 |
|
Типы изделий
|
датчики |
|
Рабочая температура
|
-10-50 °C |
|
Напряжение питания
|
12–24 В |
|
[АЦП] Частота дискретизации
|
500 / 1000 / 2000 / 3000 Гц |
|
Вес
|
0,12 кг |
|
Мощность излучения
|
1 мВт |
|
Отрасли применения
|
для промышленности |
|
Длина волны (нм)
|
655 |
|
Габаритные размеры
|
60 × 50 × 22 мм |
|
Тип датчика
|
датчик смещения |
|
Рабочее расстояние
|
195 мм |
|
Диапазон измерения
|
±99,98 мм |

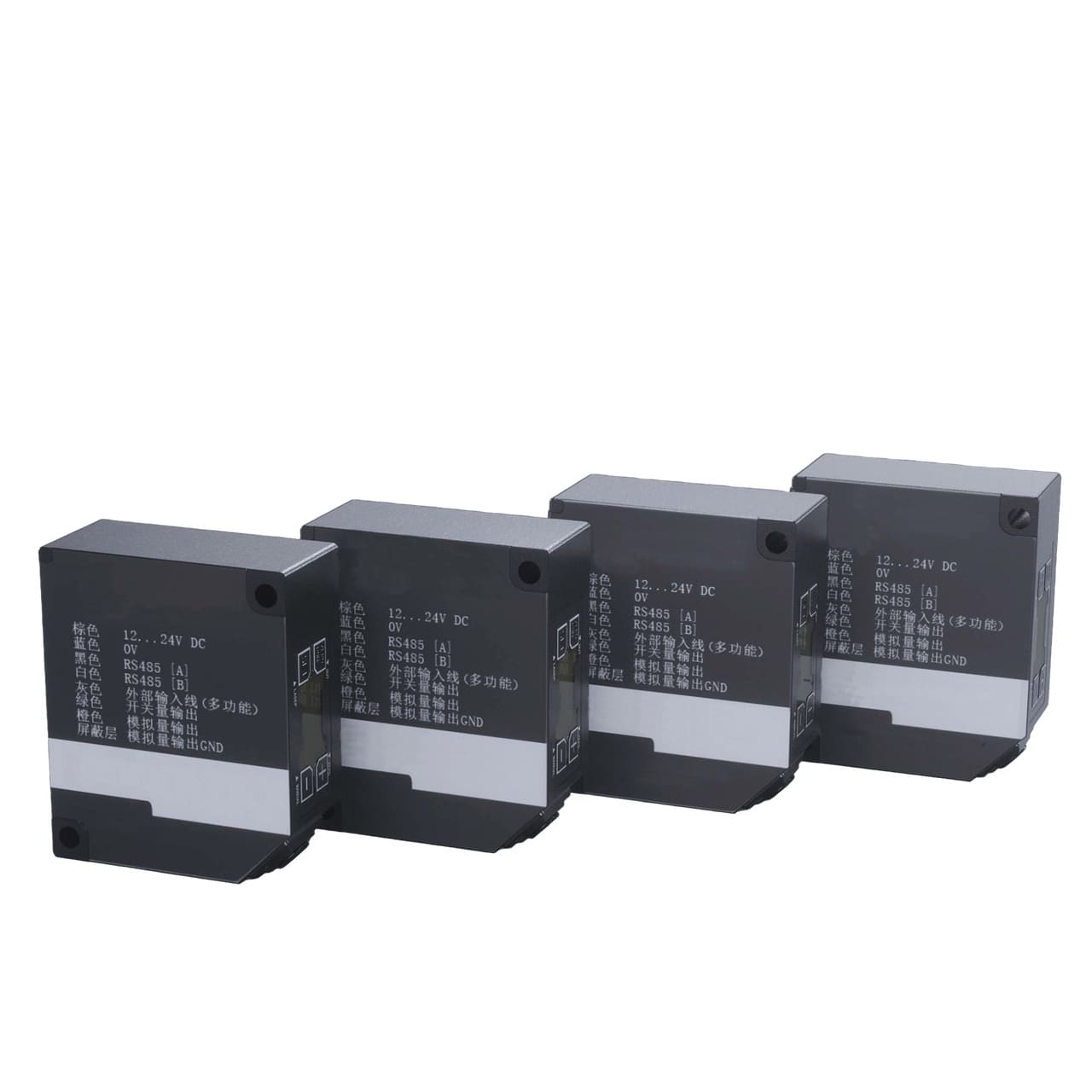

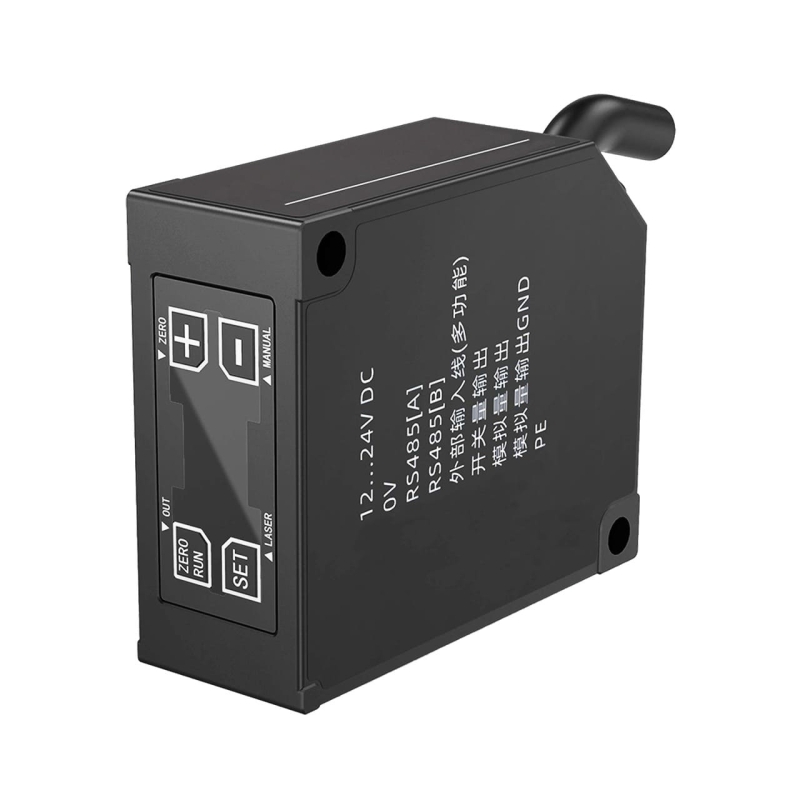

APD33-195 — промышленный лазерный датчик смещения, предназначенный для высокоточного измерения расстояния, контроля смещений и геометрии объектов в автоматизированных системах и задачах технического контроля. Обеспечивает стабильные и надёжные результаты измерений в условиях промышленной эксплуатации.
Датчики серии APD33 сочетают высокую производительность и удобство интеграции. Компактный корпус и интегрированная конструкция позволяют легко встраивать устройство в производственные линии.
Преимущества:
- Высокая скорость измерений: до 3000 Гц;
- Расширенный диапазон измерений: до ±99,98 мм;
- Компактный и прочный корпус;
- Поддержка интерфейсов: RS485 + аналоговый выход (0–10 В / 4–20 мА);
- Надёжная работа в промышленной среде (IP67);
- Стабильность измерений при изменении температуры;
- Поддержка функций удалённого обучения и триггерного управления.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние5 |
195 мм |
|
Диапазон измерения |
±99,98 мм |
|
Повторяемость |
50 мкм |
|
Длина волны лазера |
655 нм |
|
Класс лазера |
II |
|
Выходная мощность лазера |
1 мВт |
|
Коммуникационные интерфейсы |
1 × RS485 |
|
Линейность |
±0,05% |
|
Температурная характеристика |
0,05% /°C |
|
Размер лазерного пятна |
ближняя зона: 230 × 600 мкм; на базовом расстоянии: 430 × 2000 мкм; дальняя зона: 700 × 3300 мкм |
|
Частота дискретизации |
300 / 500 / 1000 / 2000 / 3000 Гц |
|
Рабочая температура |
-10…+50 °C |
|
Температура хранения |
-20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Степень защиты |
IP67 |
|
Аналоговый выход |
0–10 В или 4–20 мА |
|
Цифровые входы/выходы |
вход: обучение, триггер, удержание, обнуление, отключение лазера; выход: сигнал состояния |
|
Напряжение |
12–24 В ±10% |
|
Потребляемый ток |
≤60 мА (12 В); ≤120 мА (24 В) |
|
ESD |
до 8 кВ (IEC 61000-4-2) |
|
EFT |
до 2 кВ (IEC 61000-4-4) |
|
Ударные нагрузки |
до 50G |
|
Вибрации |
10–55 Гц, амплитуда 1,5 мм |
|
Габариты |
60 × 50 × 22 мм |
|
Масса |
120 г |
Области применения:
- Контроль размеров и геометрии;
- Измерение больших смещений и зазоров;
- Позиционирование в автоматизированных линиях;
- Контроль качества поверхности;
- Машиностроение, металлургия, электроника.
