Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Тип детекторов
|
датчик перемещения |
|
Диапазон измерения
|
±15 мм |
|
Артикул
|
APD22-35 |
|
Вес
|
0,07 кг |
|
Рабочее расстояние
|
35 мм |
|
Габаритные размеры
|
44 × 31 × 18 мм |
|
Длина волны (нм)
|
655 |
|
Мощность излучения
|
1 мВт |
|
[АЦП] Частота дискретизации
|
300 / 500 / 1000 / 2000 / 3000 Гц |
|
Напряжение питания
|
12–24 В |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
-10-50 °C |

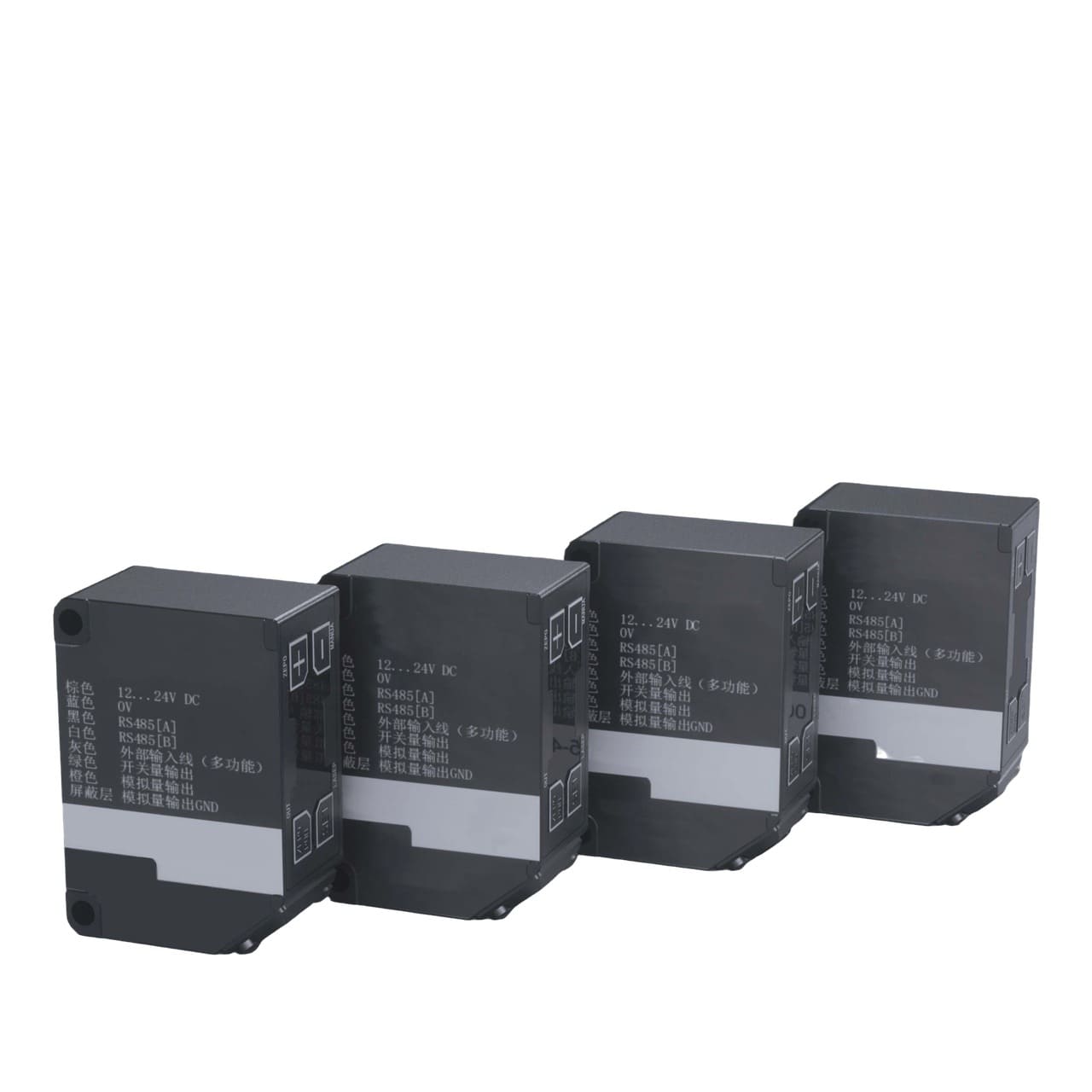

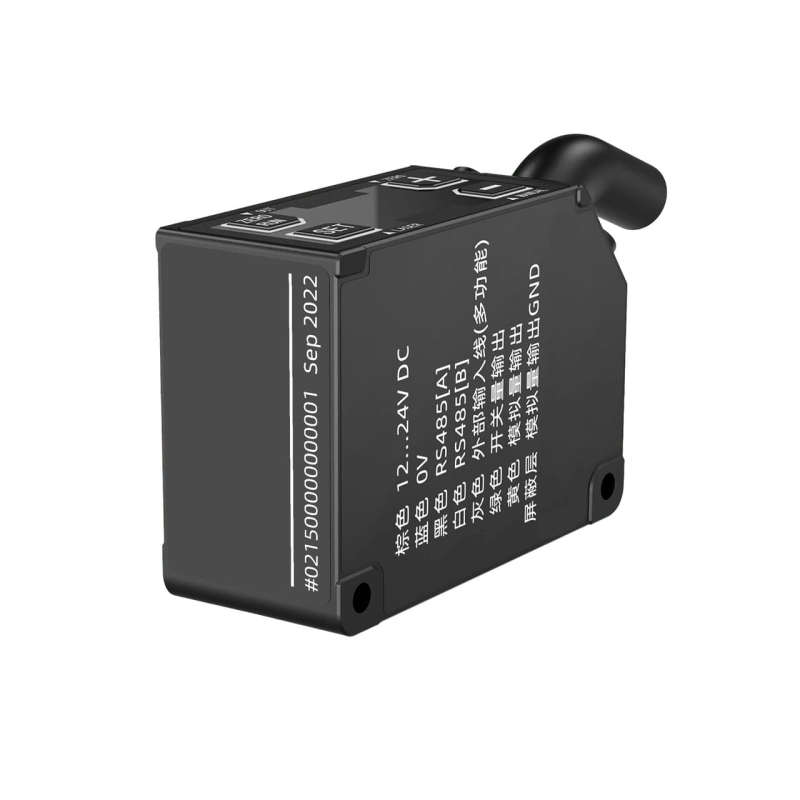

APD22-35 — высокоточный лазерный датчик перемещения из серии APD22, предназначенный для измерений на малых и средних дистанциях с высокой точностью. Оптимально подходит для задач автоматизации, контроля качества и позиционирования в промышленности.
Благодаря высокой скорости измерений, компактному корпусу и устойчивости к внешним воздействиям, датчик легко интегрируется в производственные линии и роботизированные системы.
Преимущества:
- Высокая точность измерений и повторяемость до 6 мкм;
- Частота измерений до 3000 Гц;
- Компактный корпус для установки в ограниченном пространстве;
- Поддержка аналоговых и цифровых интерфейсов;
- Устойчивость к вибрациям, ударам и электромагнитным помехам;
- Расширенные функции управления (teach-in, триггер, удержание и др.);
- Надежная защита корпуса IP67.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
35 мм |
|
Диапазон измерения |
±15 мм |
|
Повторяемость |
6 мкм |
|
Длина волны лазера |
655 нм |
|
Класс лазера |
II |
|
Выходная мощность лазера |
1 мВт |
|
Размер лазерного пятна |
100 × 580 мкм |
|
Линейность |
±0,01% от диапазона |
|
Температурная стабильность |
0,05%/°C |
|
Частота дискретизации |
300 / 500 / 1000 / 2000 / 3000 Гц |
|
Рабочая температура |
-10…+50 °C |
|
Температура хранения |
–20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Степень защиты |
IP67 |
|
Аналоговый выход |
(1 канал): 0–10 В или 4–20 мА |
|
Дискретные входы/выходы |
вход: поддержка функций: отключение лазера; удалённая настройка (teach-in); режим «выборка и удержание»; триггерный режим; обнуление; выход: сигнал состояния |
|
Напряжение |
12–24 В ±10% |
|
Потребление |
до 60 мА (12 В) / до 120 мА (24 В) |
|
ESD |
до 8 кВ (IEC 61000-4-2) |
|
EFT |
до 2 кВ (IEC 61000-4-4) |
|
Ударные нагрузки |
Устойчивость к ударным нагрузкам |
|
Вибрации |
Устойчивость к вибрациям |
|
Габариты |
44 × 31 × 18 мм |
|
Масса |
70 г |
Области применения:
- Контроль качества и измерение геометрии;
- Прецизионные измерения в машиностроении;
- Автоматизация производственных линий;
- Робототехника и системы позиционирования.
