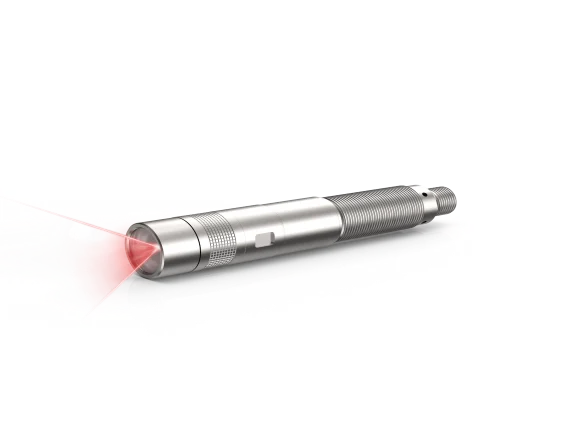

Фокусируемый лазерный модуль ZX20, длина волны: 640 нм, выходная мощность: 5 мВт, угол расхождения: 45°

Описание

Фокусируемый лазерный модуль ZX20 (артикул 19-430) от компании Z-Laser, представленный в каталоге Edmund Optics, представляет собой диодный лазер, специально разработанный для требовательных задач машинного зрения и обработки изображений. Рабочая длина волны 640 нм (красный свет) выбрана не случайно: большинство современных сенсоров камер имеют максимальную квантовую эффективность именно в этом диапазоне, что обеспечивает высокую контрастность и яркость создаваемой линии. Модуль формирует не просто пучок, а световую линию с углом раствора 45° и равномерным распределением интенсивности по всей длине, что критически важно для точных измерений и триангуляции. Выходная мощность составляет 5 мВт, что достаточно для большинства задач позиционирования и выравнивания.

Корпус модуля изготовлен из нержавеющей стали и имеет степень защиты IP67, что делает его устойчивым к пыли, влаге и вибрациям. Это позволяет использовать лазер в жестких условиях промышленного производства, включая роботизированные комплексы и конвейерные линии. Фокусировка пучка осуществляется вручную без использования дополнительных инструментов, что упрощает настройку под конкретное рабочее расстояние. Модуль поддерживает модуляцию с частотой до 400 кГц для синхронизации с камерами, а также аналоговую модуляцию для регулировки мощности. Встроенный последовательный интерфейс позволяет отслеживать температуру, наработку и коды ошибок, что удобно для диагностики и профилактического обслуживания.

Характеристики

• Производитель: Z-Laser
• Длина волны: 640 нм (красный)
• Выходная мощность: 5 мВт
• Угол раствора пучка: 45°
• Класс лазера по IEC: 2M
• Тип лазера: диодный
• Диапазон фокусировки: от 100 мм до коллимации
• Стабильность мощности: ±3%
• Частота модуляции: до 400 кГц (TTL)
• Напряжение питания: 5–30 В DC
• Длина корпуса: 97 мм
• Диаметр корпуса: 20 мм
• Вес: 90 г
• Рабочая температура: от -10 до +50 °C
• Степень защиты: IP67
• Разъем: M12, 5 контактов

Отрасли применения

Модуль ZX20 находит широкое применение в системах машинного зрения для создания опорных линий при выравнивании, позиционировании и триангуляционных измерениях. В робототехнике он используется для навигации и определения контуров объектов. В промышленной автоматизации лазер применяется на конвейерных линиях для контроля качества, сортировки и маркировки. Благодаря красной длине волны он оптимален для камер с кремниевыми сенсорами, а равномерная линия обеспечивает высокую точность измерений даже на глянцевых и полупрозрачных поверхностях. Также модуль востребован в 3D-сканерах, системах лазерной проекции и измерительных стендах.

Фокусируемые лазерные диодные модули Z-Laser ZX20 для машинного зрения имеют линии распределения равномерной интенсивности в диапазоне длин волн от 405 до 660 нм для требовательных приложений обработки изображений. Стандарт IP67 корпуса из нержавеющей стали устойчивы к ударам и вибрации, что позволяет использовать эти лазерные диодные модули в суровых промышленных условиях. Модули Z-Laser ZX20 с ручной фокусировкой без каких-либо дополнительных инструментов идеально подходят для измерения и выравнивания в приложениях машинного зрения, 3D-измерений, позиционирования и триангуляции. Дополнительные функции включают модуляцию TTL 400 кГц для синхронизации камеры, аналоговую модуляцию для регулировки выходной мощности и последовательный интерфейс для контроля температуры, использования лазера и кодов неисправностей.

Красные длины волн (640 и 660 нм) чаще всего используются в приложениях машинного зрения, поскольку квантовая эффективность большинства датчиков камеры оптимизирована для этого диапазона длин волн. Фиолетовый (405 нм), синий (450 нм) и зеленый (520 нм) чаще всего используются с полупрозрачными поверхностями или поверхностями с высокой отражающей способностью, такими как полированный металл и паяные соединения. Эти длины волн также можно использовать для создания визуального контраста на светящихся материалах, таких как расплавленная сталь.
