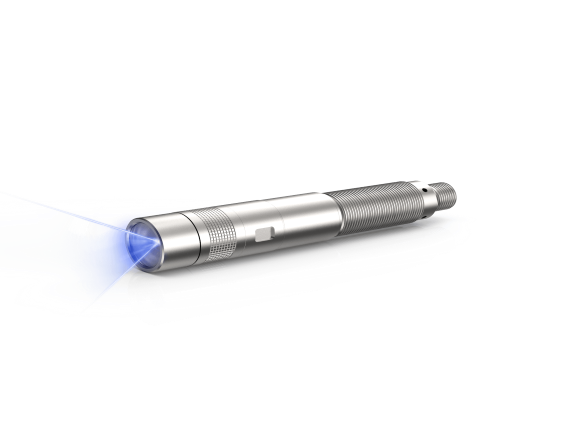

Фокусируемый лазерный модуль ZX20, длина волны: 450 нм, выходная мощность: 60 мВт, угол расхождения: 60°

Описание

Фокусируемый лазерный модуль ZX20, 450 нм, 60 мВт, расходимость 60°. Фокусируемый лазерный модуль ZX20 формирует синее излучение 450 нм с выходной мощностью 60 мВт. Настраиваемая фокусировка позволяет адаптировать размер светового пятна к конкретной дистанции, а угол расходимости 60° задает исходную геометрию пучка.

При интеграции в установку сопоставляют рабочий спектр, геометрию пучка, механический интерфейс и требования к точности с параметрами всей системы. Монтаж проводят в чистой зоне, без перекоса и чрезмерного усилия. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.

Работа в расчетном режиме помогает получить воспроизводимый результат. Для лазерных и волоконных трактов дополнительно контролируют мощность, чистоту соединений и соблюдение требований безопасности.

Характеристики

• Артикул: 19-428
• Производитель: Edmund Optics
• Наименование: Фокусируемый лазерный модуль ZX20, 450 нм, 60 мВт, расходимость 60°
• Монтаж: совместимое оптическое, волоконное или механическое оборудование
• Эксплуатация: защита рабочих поверхностей и соединений от загрязнений

Отрасли применения

Изделие используется в позиционировании, системах освещения, лабораторных опытах, инспекции и оптоэлектронных разработках. Конкретная схема определяется задачей и характеристиками сопрягаемых компонентов.

Фокусируемые лазерные диодные модули Z-Laser ZX20 для машинного зрения имеют линии распределения равномерной интенсивности в диапазоне длин волн от 405 до 660 нм для требовательных приложений обработки изображений. Стандарт IP67 корпуса из нержавеющей стали устойчивы к ударам и вибрации, что позволяет использовать эти лазерные диодные модули в суровых промышленных условиях. Модули Z-Laser ZX20 с ручной фокусировкой без каких-либо дополнительных инструментов идеально подходят для измерения и выравнивания в приложениях машинного зрения, 3D-измерений, позиционирования и триангуляции. Дополнительные функции включают модуляцию TTL 400 кГц для синхронизации камеры, аналоговую модуляцию для регулировки выходной мощности и последовательный интерфейс для контроля температуры, использования лазера и кодов неисправностей.

Красные длины волн (640 и 660 нм) чаще всего используются в приложениях машинного зрения, поскольку квантовая эффективность большинства датчиков камеры оптимизирована для этого диапазона длин волн. Фиолетовый (405 нм), синий (450 нм) и зеленый (520 нм) чаще всего используются с полупрозрачными поверхностями или поверхностями с высокой отражающей способностью, такими как полированный металл и паяные соединения. Эти длины волн также можно использовать для создания визуального контраста на светящихся материалах, таких как расплавленная сталь.
