Описание

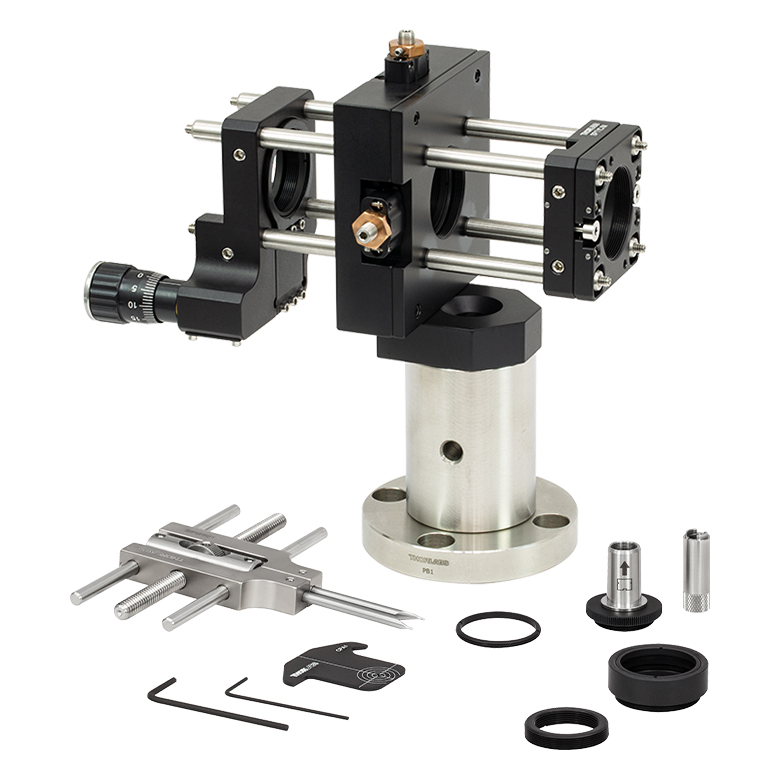

Модель KT311/M от Thorlabs рассчитана на применение в исследовательской, измерительной и промышленной фотонике. KT311/M — предварительно собранная оптомеханическая платформа для получения чистого, пространственно однородного гауссова пучка. Система обеспечивает независимую настройку фокусирующей оптики, микроотверстия и выходного коллиматора.
KT311/M отделяет высокопространственные неоднородности, фокусируя входной луч на микроотверстие и заново формируя прошедшее ядро выходным коллиматором. Встроенные перемещения по Z и XY позволяют совместить фокус с пинхолом. Оптика не включена, благодаря чему пользователь выбирает апертуру и фокус под собственный лазер.
Характеристики
- Исполнение: метрическое
- Назначение: пространственная фильтрация лазерного пучка
- Фокусирующая асфера: приобретается отдельно
- Диафрагма-пинхол: приобретается отдельно
- Коллимирующая оптика: приобретается отдельно
- Совместимость: 30-мм стержневая система Thorlabs
Размер пинхола выбирают по длине волны, фокусному расстоянию и диаметру входного пучка, а не только по доступности детали. Сначала добиваются фокуса на отверстии перемещением по Z, затем совмещают пинхол по X–Y и в последнюю очередь центрируют выходной коллиматор.
Юстировку KT311/M начинают на сниженной мощности и с пинхола, соответствующего расчетному диаметру пятна Эйри. Принудительное прохождение луча через слишком малое отверстие резко увеличивает потери и может повредить диафрагму.
Отрасли применения
- Голография
- Интерферометрия
- Очистка профиля лазерного пучка
- Подготовка излучения для микроскопии
- Оптические метрологические стенды
Артикул KT311/M может использоваться в проектах, где перечисленные параметры заранее включены в оптический расчет и спецификацию. При пространственной фильтрации диаметр микроотверстия, фокус асферы и диаметр входного пучка образуют единый расчетный набор и не выбираются независимо.
KT311/M дает готовую механику, но результат пространственной фильтрации определяется выбранной асферой, диаметром пинхола и коллиматором. Комплект следует рассматривать как настраиваемую платформу, а не завершенный оптический прибор.
