Описание

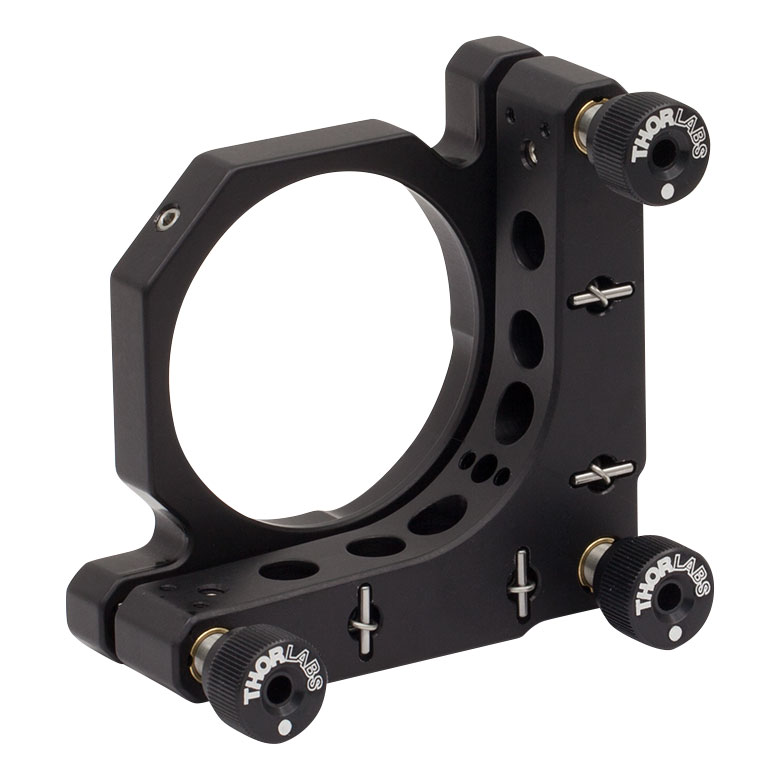

KS2D — прецизионный кинематический держатель оптических элементов диаметром Ø2 дюйма, построенный по классической кинематической схеме крепления на трёх точках опоры. Такая конструкция обеспечивает механически устойчивое и повторяемое положение оптики при регулировке угла наклона, исключая паразитные смещения вдоль оптической оси, характерные для менее совершенных крепёжных решений. Держатель предназначен для точной юстировки зеркал, светоделителей и других плоских или слабовыпуклых оптических компонентов в составе лазерных и измерительных схем.
Отличительная особенность модели KS2D — сочетание двух дифференциальных регулировочных винтов с одним винтом на грубой резьбе 1/4"-80. Дифференциальные винты позволяют совершать чрезвычайно плавную и мелкую подстройку угла наклона оптического элемента, что критично при финальной юстировке резонаторов, интерферометров и прецизионных измерительных трактов, где ошибка в доли угловой секунды способна существенно повлиять на результат эксперимента.
Корпус держателя выполнен из износостойкого материала с точной механической обработкой посадочных поверхностей, что обеспечивает долговременную стабильность настройки без "разбалтывания" механизма при многократных циклах юстировки. Такая надёжность особенно важна в задачах, где оптическая схема подвергается частой переналадке или используется в условиях вибраций.
KS2D удобен при построении сложных многоэлементных оптических трактов, где требуется индивидуальная точная настройка каждого зеркала или светоделителя, а также в образовательных и научных лабораториях при демонстрации принципов прецизионной юстировки оптики.
Характеристики
- Тип изделия: кинематический держатель оптических элементов.
- Артикул: KS2D.
- Диаметр устанавливаемого элемента: Ø2".
- Количество дифференциальных регулировочных винтов: 2.
- Дополнительный винт грубой юстировки: резьба 1/4"-80.
- Принцип крепления: кинематическая схема на трёх точках.
Отрасли применения
- Прецизионная лазерная юстировка.
- Интерферометрия и метрология.
- Оптические исследовательские лаборатории.
- Сборка резонаторных и волоконных систем.
- Образовательные лаборатории оптики.
