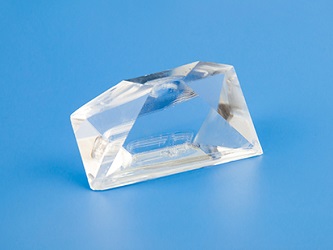

Двойной борат цезия-лития (CsLiB6O10，CLBO) – недавно разработанный кристалл с высокой прозрачностью в УФ области, который широко используется для оценки качества полупроводников, лазерной микрообработки, в медикобиологических исследованиях, УФ-лидарах и т.д. По сравнению с BBO кристаллами, кристаллы CLBO обладают большей спектральной, температурной и угловой шириной синхронизма, но меньшим углом сноса. Данные преимущества делают CLBO кристаллы более эффективными для задач генерации второй гармоники, чем BBO кристаллы. Кроме того, они отлично подходят для генерации четвертой гармоники излучения высокомощных Nd:YAG лазеров.
Особенности:
- Нижняя граница прозрачности: 180 нм;
- Максимальная эффективность генерации 4 гармоники излучения Nd:YAG лазера;
- Высокий эффективный коэффициент нелинейности (в 2 раза больше, чем у KDP);
- Большая угловая ширина синхронизма, малый угол сноса;
- При достижении фазового синхронизма возможна генерация излучения на 193 нм;
- Отсутствует насыщение при работе с высокомощным излучением;
- Большие размера, небольшой срок выращивания;
- Строгий контроль качества;
- Различные углы среза и размеры (по запросу);
- Просветляющее покрытие, герметичный корпус и полировка (опции).
Нелинейно-оптические свойства кристаллов CLBO и BBO
|
Длина волны (нм) |
Кристалл |
Угол фазового синхронизма (°) |
Коэффициенты нелинейности (пм/В) |
Угловая ширина синхронизма (мрад·см) |
Угол сноса (°) |
Спектральная ширина синхронизма (нм·см) |
Температурная ширина синхронизма (℃·см) |
|
532+532=266 |
CLBO |
61.7 |
0.84 |
0.49 |
1.83 |
0.13 |
8.3 |
|
BBO |
47.7 |
1.32 |
0.17 |
4.80 |
0.07 |
4.5 | |
|
1064+266=213 |
CLBO |
68.4 |
0.87 |
0.42 |
1.69 |
0.16 |
4.6 |
|
BBO |
51.1 |
1.26 |
0.11 |
5.34 |
0.08 |
3.1 |
Свойства структуры CLBO кристалла
|
Параметр |
Значения |
|
Структура кристалла |
Тетрагональная структура, пространственная группа симметрии |
|
Параметры элементарной ячейки |
a=b=10.494Å，c=8.939Å |
|
Симметрия |
Z=4 |
|
Температура плавления |
около 844.5℃ |
Оптические и нелинейно-оптические свойства CLBO кристаллов
|
Параметр |
Значения |
|
Диапазон прозрачности |
180 - 2750 нм |
|
Эффективный коэффициент нелинейности |
1.01 пм/В при 532нм，1.16 пм/В при 488нм，0.95 пм/В при 1064нм |
|
Лучевая стойкость |
26 ГВт/см2 |
|
Угол сноса |
1.78°при 1064нм，1.83°при 532нм，0.98°при 488нм |
|
Угловая ширина синхронизма (мрад·см) |
1.02 при 1064нм，0.49 при 532нм，0.84 при 488нм |
|
Спектральная ширина синхронизма (нм·см) |
7.03 при 1064нм，0.13 при 532нм，0.09 при 488нм |
|
Температурная ширина синхронизма (℃·см) |
9.4 |
|
Коэффициенты нелинейности |
deff(Ⅰ)=d36sinθmsin(2 φ) deff(Ⅱ)=d36sin(2θm)cos(2 φ) |
|
Уравнения Селлмейера (λ в мкм) |
CLBO при 20℃ no2=2.2104+0.01018/（λ2-0.01424) - 0.01258λ2 ne2=2.0588+0.00838/（λ2-0.01363) - 0.00607λ2 (0.1914＜ λ ＜2.09 мкм) |
