Описание

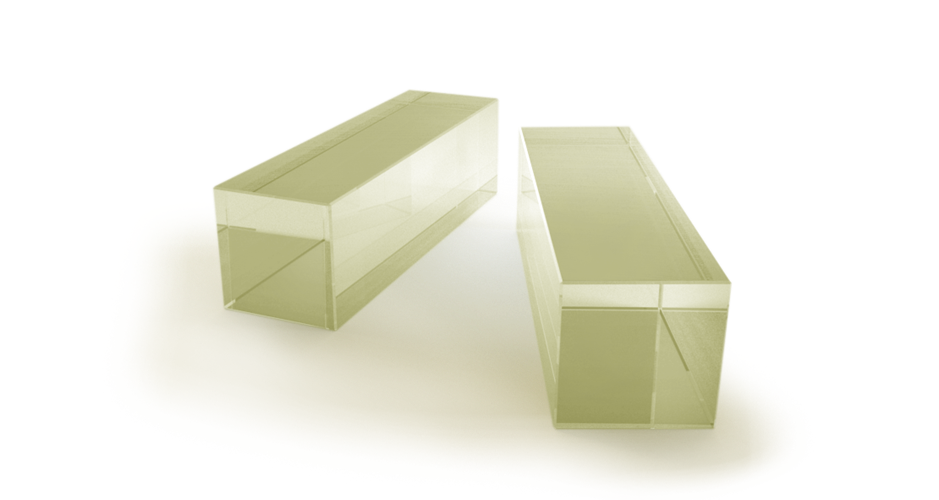

Кристалл SBN:75 (ниобата бария-стронция) представляет собой сегнетоэлектрический нелинейно-оптический материал, обладающий выраженными электрооптическим и фоторефрактивным эффектами, что делает его востребованным в задачах динамической голографии и управления световыми пучками. Обозначение SBN:75 указывает на соотношение бария и стронция в кристаллической решётке твёрдого раствора, определяющее температуру точки Кюри и, соответственно, величину электрооптических коэффициентов материала при рабочей температуре. Отсутствие легирования, указанное для данного образца, означает, что кристалл представляет собой номинально чистый материал без добавления примесных ионов (таких как церий или железо), которые обычно вводятся для усиления фоторефрактивного отклика в определённом спектральном диапазоне. Кристаллы SBN выращиваются методом Чохральского и обрабатываются с ориентацией кристаллографических осей, обеспечивающей возможность приложения внешнего электрического поля вдоль полярной оси для управления показателем преломления материала.
Характеристики
- Материал — ниобат бария-стронция SBN:75
- Поперечное сечение — 5х5 мм
- Длина — 10 мм
- Легирование — отсутствует (нелегированный кристалл)
- Производитель — Optogama
Отрасли применения
Кристаллы SBN применяются в исследованиях фоторефрактивных эффектов, динамической голографии и оптической обработки информации, где используется способность материала изменять показатель преломления под действием света и электрического поля. В научных лабораториях, занимающихся нелинейной и квантовой оптикой, такие кристаллы используются для генерации и изучения оптических солитонов, а также в экспериментах по фазовому сопряжению волновых фронтов. Электрооптические свойства SBN находят применение в модуляторах света и переключателях оптических сигналов, а сегнетоэлектрическая природа материала делает его интересным объектом для исследований в области сегнетоэлектричества и пьезоэлектрических эффектов. Также кристаллы данного типа используются при разработке устройств оптической памяти и систем ассоциативного распознавания образов, основанных на голографической записи в объёме нелинейного кристалла.
Описание
Кристаллы ниобата бария-стронция (SrxBa(1-x)Nb2O6, SBN:x, x=61, 75) имеют превосходные оптические и фоторефрактивные свойства. Они доступны без или с добавками Ce, Cr, Co и Fe. Кристаллы с разным составом находят применения в электрооптике, акустооптике, фоторефрактивных и нелинейных оптических областях. Компания Optogama предлагает кристаллы SBN без включений и других неоднородностей, выращиваемые по модифицированному методу Степанова и доступные с линейными размерами до 40 мм.
|
Особенности: - Чистые или легированные Ce; - Эффективное обращение волнового фронта; - По запросу доступны кристаллы нестандартного размера, уровня легирования, без поля, с антибликовым покрытием и безэлектродные кристаллы. |
Применения: - Запись оптической информации; - Пироэлектрические детекторы; - Обращающие волновой фронт зеркала; - Оптические корреляторы. |
Свойства SBN кристаллов
|
Состав |
SBN:61 |
|
|---|---|---|
|
Структура кристалла |
Тетрагональная, 4 мм | |
|
Параметры решетки |
a = 12,46 Å, c = 3,946 Å | |
|
Плотность |
5,4 г/см3 | |
|
Твердость по Моосу |
5,5 | |
|
Температура плавления |
1480°C | |
|
Температура Кюри |
75°C | |
|
Диапазон прозрачности |
0,45-5,5 мкм | |
|
Показатель преломления на 633 нм |
no = 2,3103
| |
|
Δn на 633 нм |
-0.0286 | |
|
Полуволновое напряжение (λ/2) |
240 В | |
|
Диэлектрическая проницаемость, (T = 293 K) |
900 | |
|
Электрооптические постоянные |
r13 = 45 пм/В
| |
|
Пироэлектрические постоянные |
0.065 мкКл × см-2 × K-1 | |
|
Диэлектрическая проницаемость |
880 |
Стандартная спецификация на SBN кристаллы
|
Кристаллы SBN:61 и SBN:75 | |
|---|---|
|
Ориентация |
Короткий край вдоль тетрагональной оси |
|
Поляризация |
Поляризованный или неполяризованный |
|
Электроды |
Угольные электроды или без электродов |
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D на чистой апертуре, 60-40 S-D на других поверхностях |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
