Описание

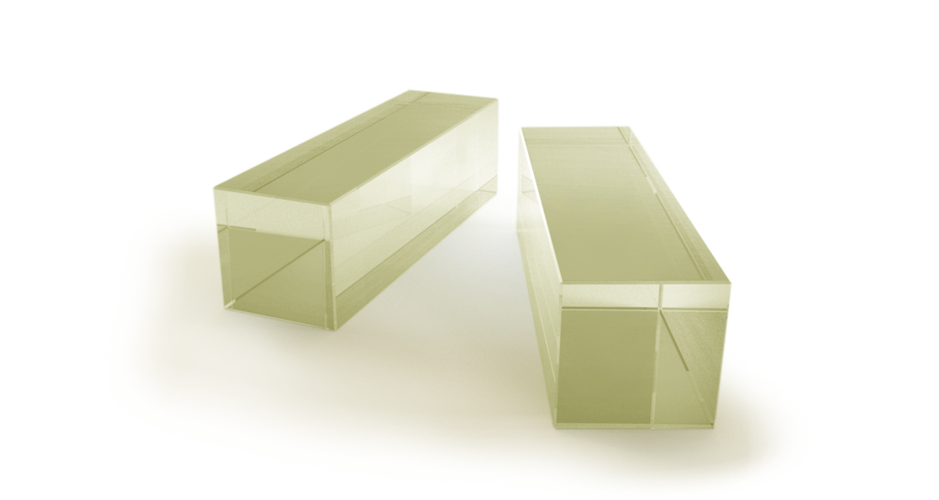

Кристалл артикула 76 от Optogama представляет собой нелегированный ниобат стронция-бария состава SBN:61 (Sr0.61Ba0.39Nb2O6), выращенный для применений в электрооптической модуляции и генерации оптических гармоник. Отсутствие легирующих примесей сохраняет естественную высокую прозрачность кристалла в широком спектральном диапазоне от 400 до 6000 нм и минимизирует нежелательное поглощение. Кристалл имеет квадратную апертуру 5×5 мм и длину 20 мм, что вдвое больше, чем у 10-миллиметровых аналогов, обеспечивая более длинный путь взаимодействия света с веществом и, как следствие, более высокую эффективность нелинейных процессов. Грани отполированы с высокой точностью и плоскостностью λ/4, что гарантирует сохранение качества волнового фронта. Благодаря исключительно высокому электрооптическому коэффициенту (r_33 около 1300 пм/В), этот кристалл позволяет создавать компактные и эффективные модуляторы добротности, фазовые модуляторы и устройства управления поляризацией. Изделие поставляется с сертификатом качества, в котором указаны кристаллографические оси и измеренные оптические параметры. Нелегированный SBN:61 является предпочтительным выбором для систем, где требуется максимальная оптическая чистота и стабильность, например, в прецизионной интерферометрии и лазерной гироскопии.
Характеристики
Производитель/артикул: Optogama 76. Материал: SBN:61 (нелегированный). Размеры: апертура 5 мм × 5 мм, длина 20 мм (±0,1 мм). Диапазон прозрачности: 400–6000 нм. Электрооптический коэффициент r_33: ~1300 пм/В. Точка Кюри: ~75°C. Твердость: 5,5 по Моосу. Качество полировки: 20-10 scratch-dig. Плоскостность: λ/4. Просветляющее покрытие: отсутствует (или может быть нанесено).
Отрасли применения
Кристалл 76 широко используется в высоковольтных электрооптических модуляторах для управления добротностью импульсных твердотельных лазеров. В интерферометрических датчиках и гироскопах он служит фазовым модулятором для повышения точности измерений. В системах оптической связи применяется для кодирования сигнала методом фазовой модуляции. Также он востребован в научных лабораториях, занимающихся изучением нелинейных оптических эффектов и созданием устройств на основе пространственных солитонов.
Описание
Кристаллы ниобата бария-стронция (SrxBa(1-x)Nb2O6, SBN:x, x=61, 75) имеют превосходные оптические и фоторефрактивные свойства. Они доступны без или с добавками Ce, Cr, Co и Fe. Кристаллы с разным составом находят применения в электрооптике, акустооптике, фоторефрактивных и нелинейных оптических областях. Компания Optogama предлагает кристаллы SBN без включений и других неоднородностей, выращиваемые по модифицированному методу Степанова и доступные с линейными размерами до 40 мм.
|
Особенности: - Чистые или легированные Ce; - Эффективное обращение волнового фронта; - По запросу доступны кристаллы нестандартного размера, уровня легирования, без поля, с антибликовым покрытием и безэлектродные кристаллы. |
Применения: - Запись оптической информации; - Пироэлектрические детекторы; - Обращающие волновой фронт зеркала; - Оптические корреляторы. |
Свойства SBN кристаллов
|
Состав |
SBN:61 |
|
|---|---|---|
|
Структура кристалла |
Тетрагональная, 4 мм | |
|
Параметры решетки |
a = 12,46 Å, c = 3,946 Å | |
|
Плотность |
5,4 г/см3 | |
|
Твердость по Моосу |
5,5 | |
|
Температура плавления |
1480°C | |
|
Температура Кюри |
75°C | |
|
Диапазон прозрачности |
0,45-5,5 мкм | |
|
Показатель преломления на 633 нм |
no = 2,3103
| |
|
Δn на 633 нм |
-0.0286 | |
|
Полуволновое напряжение (λ/2) |
240 В | |
|
Диэлектрическая проницаемость, (T = 293 K) |
900 | |
|
Электрооптические постоянные |
r13 = 45 пм/В
| |
|
Пироэлектрические постоянные |
0.065 мкКл × см-2 × K-1 | |
|
Диэлектрическая проницаемость |
880 |
Стандартная спецификация на SBN кристаллы
|
Кристаллы SBN:61 и SBN:75 | |
|---|---|
|
Ориентация |
Короткий край вдоль тетрагональной оси |
|
Поляризация |
Поляризованный или неполяризованный |
|
Электроды |
Угольные электроды или без электродов |
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D на чистой апертуре, 60-40 S-D на других поверхностях |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
