Описание

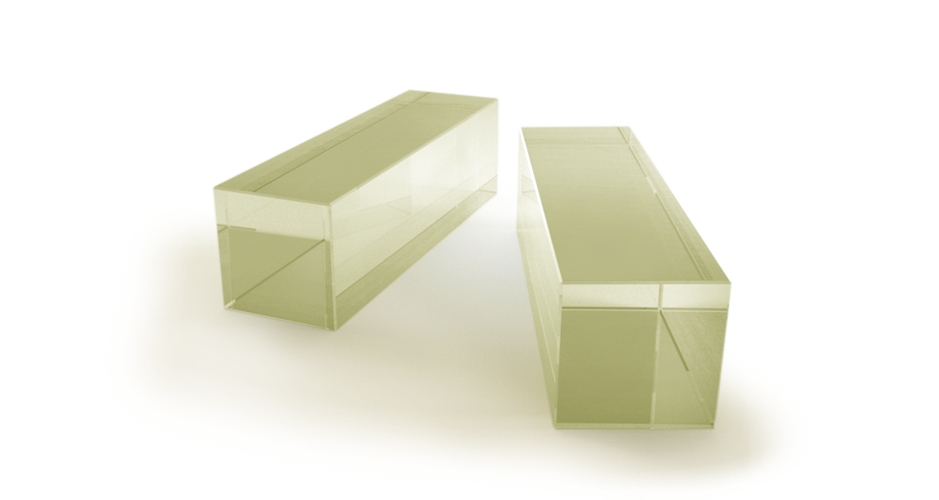

Кристалл SBN:61 (ниобат стронция-бария в стехиометрическом соотношении, соответствующем маркировке 61) представляет собой сегнетоэлектрический нелинейно-оптический материал с выраженными фоторефрактивными и электрооптическими свойствами. Кристаллическая решётка SBN обладает высокой восприимчивостью к внешнему электрическому полю и интенсивности падающего излучения, что делает материал востребованным при исследовании фоторефрактивного эффекта, записи динамических голограмм и формировании пространственных световых модуляторов. Представленный образец имеет поперечное сечение 5х5 мм и длину 15 мм вдоль оптической оси, поставляется без легирующих примесей (нелегированный кристалл), что обеспечивает базовые характеристики материала без дополнительной модификации центров захвата заряда. Кристалл выращен методом, характерным для сегнетоэлектрических монокристаллов SBN, и требует аккуратного обращения с ориентацией осей при монтаже в экспериментальную установку.
Характеристики
- Материал: ниобат стронция-бария SBN:61
- Поперечное сечение: 5 х 5 мм
- Длина: 15 мм
- Без легирования
- Производитель: Optogama
- Тип: сегнетоэлектрический фоторефрактивный кристалл
Отрасли применения
Кристаллы SBN применяются в исследованиях фоторефрактивных эффектов, при построении голографических систем хранения и обработки информации, в разработке пространственных модуляторов света, оптических затворов и элементов адаптивной оптики. Материал востребован в научных лабораториях, занимающихся нелинейной оптикой, фотоникой и оптоэлектроникой, а также в экспериментальных установках по изучению взаимодействия света с сегнетоэлектрическими средами и созданию перестраиваемых волноводных структур.
Описание
Кристаллы ниобата бария-стронция (SrxBa(1-x)Nb2O6, SBN:x, x=61, 75) имеют превосходные оптические и фоторефрактивные свойства. Они доступны без или с добавками Ce, Cr, Co и Fe. Кристаллы с разным составом находят применения в электрооптике, акустооптике, фоторефрактивных и нелинейных оптических областях. Компания Optogama предлагает кристаллы SBN без включений и других неоднородностей, выращиваемые по модифицированному методу Степанова и доступные с линейными размерами до 40 мм.
|
Особенности: - Чистые или легированные Ce; - Эффективное обращение волнового фронта; - По запросу доступны кристаллы нестандартного размера, уровня легирования, без поля, с антибликовым покрытием и безэлектродные кристаллы. |
Применения: - Запись оптической информации; - Пироэлектрические детекторы; - Обращающие волновой фронт зеркала; - Оптические корреляторы. |
Свойства SBN кристаллов
|
Состав |
SBN:61 |
|
|---|---|---|
|
Структура кристалла |
Тетрагональная, 4 мм | |
|
Параметры решетки |
a = 12,46 Å, c = 3,946 Å | |
|
Плотность |
5,4 г/см3 | |
|
Твердость по Моосу |
5,5 | |
|
Температура плавления |
1480°C | |
|
Температура Кюри |
75°C | |
|
Диапазон прозрачности |
0,45-5,5 мкм | |
|
Показатель преломления на 633 нм |
no = 2,3103
| |
|
Δn на 633 нм |
-0.0286 | |
|
Полуволновое напряжение (λ/2) |
240 В | |
|
Диэлектрическая проницаемость, (T = 293 K) |
900 | |
|
Электрооптические постоянные |
r13 = 45 пм/В
| |
|
Пироэлектрические постоянные |
0.065 мкКл × см-2 × K-1 | |
|
Диэлектрическая проницаемость |
880 |
Стандартная спецификация на SBN кристаллы
|
Кристаллы SBN:61 и SBN:75 | |
|---|---|
|
Ориентация |
Короткий край вдоль тетрагональной оси |
|
Поляризация |
Поляризованный или неполяризованный |
|
Электроды |
Угольные электроды или без электродов |
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D на чистой апертуре, 60-40 S-D на других поверхностях |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
