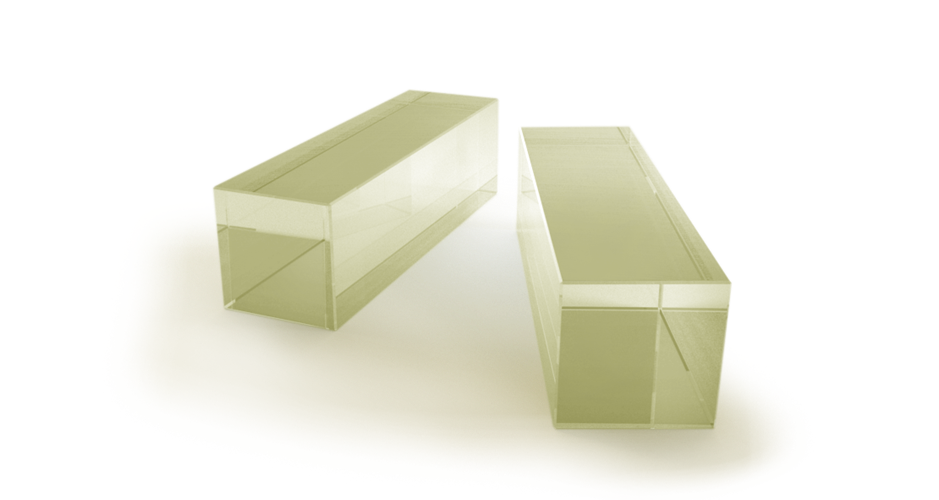

![Кристалл SBN:61, 5х5 мм, длина: 10 мм, степень легирования: 0,01% [CeO2], Optogama](/upload/iblock/666/0hae5tbix33fswc1nbh5q3a6xw8hqx7a.png)
Описание
Кристалл SBN:61 с легированием CeO2 предназначен для оптических узлов, где требуется монолитный активный материал с заданной геометрией и низкой концентрацией легирующей добавки. Обозначение SBN:61 относится к составу семейства стронций-барий-ниобатных кристаллов, а содержание CeO2 составляет 0,01 % по массе. Небольшая степень легирования позволяет учитывать влияние примеси на оптический отклик материала без подмены данного исполнения более концентрированными вариантами.
Размер сечения 5 × 5 мм формирует рабочую площадь 25 мм², а длина 10 мм — вытянутую оптическую геометрию с отношением длины к стороне 2:1. Такой формат удобен для размещения в держателях с квадратным проходным сечением, построения продольных оптических схем и проведения экспериментов, в которых важно сочетать достаточную длину взаимодействия с умеренными поперечными габаритами. Расчётный геометрический объём составляет 250 мм³; при интеграции следует оставить доступ для юстировки и не допускать механического напряжения граней.
Изделие поставляется как конкретная модель SKU 6945. В представленных данных не указаны ориентация кристаллографических осей, тип обработки торцов, наличие просветляющего покрытия, допуски размеров и способ монтажа. Поэтому перед установкой в лазерный или измерительный тракт необходимо согласовать эти параметры, а также проверить совместимость поверхностей с используемой длиной волны и способом фиксации.
Характеристики
- Материал: кристалл SBN:61.
- Легирующая добавка: CeO2.
- Степень легирования: 0,01 % по массе.
- Форма поперечного сечения: квадратная.
- Размер поперечного сечения: 5 × 5 мм.
- Площадь поперечного сечения: 25 мм².
- Длина кристалла: 10 мм.
- Отношение длины к стороне сечения: 2:1.
- Расчётный геометрический объём: 250 мм³.
- Артикул (SKU): 6945.
- Кристаллографическая ориентация: не указана в данных для данной модели.
- Оптическое покрытие и тип обработки торцов: не указаны для данной модели.
Отрасли применения
- Лабораторные исследования электрооптических и нелинейно-оптических свойств материалов SBN:61.
- Экспериментальные оптические модуляторы, дефлекторы и управляемые элементы — при подтверждении требуемой ориентации и схемы электродов.
- Фотонные и лазерные стенды для изучения влияния легирования CeO2 на оптический отклик кристалла.
- Макетирование компактных продольных оптических узлов с квадратным проходным сечением 5 × 5 мм.
Описание
Кристаллы ниобата бария-стронция (SrxBa(1-x)Nb2O6, SBN:x, x=61, 75) имеют превосходные оптические и фоторефрактивные свойства. Они доступны без или с добавками Ce, Cr, Co и Fe. Кристаллы с разным составом находят применения в электрооптике, акустооптике, фоторефрактивных и нелинейных оптических областях. Компания Optogama предлагает кристаллы SBN без включений и других неоднородностей, выращиваемые по модифицированному методу Степанова и доступные с линейными размерами до 40 мм.
|
Особенности: - Чистые или легированные Ce; - Эффективное обращение волнового фронта; - По запросу доступны кристаллы нестандартного размера, уровня легирования, без поля, с антибликовым покрытием и безэлектродные кристаллы. |
Применения: - Запись оптической информации; - Пироэлектрические детекторы; - Обращающие волновой фронт зеркала; - Оптические корреляторы. |
Свойства SBN кристаллов
|
Состав |
SBN:61 |
|
|---|---|---|
|
Структура кристалла |
Тетрагональная, 4 мм | |
|
Параметры решетки |
a = 12,46 Å, c = 3,946 Å | |
|
Плотность |
5,4 г/см3 | |
|
Твердость по Моосу |
5,5 | |
|
Температура плавления |
1480°C | |
|
Температура Кюри |
75°C | |
|
Диапазон прозрачности |
0,45-5,5 мкм | |
|
Показатель преломления на 633 нм |
no = 2,3103
| |
|
Δn на 633 нм |
-0.0286 | |
|
Полуволновое напряжение (λ/2) |
240 В | |
|
Диэлектрическая проницаемость, (T = 293 K) |
900 | |
|
Электрооптические постоянные |
r13 = 45 пм/В
| |
|
Пироэлектрические постоянные |
0.065 мкКл × см-2 × K-1 | |
|
Диэлектрическая проницаемость |
880 |
Стандартная спецификация на SBN кристаллы
|
Кристаллы SBN:61 и SBN:75 | |
|---|---|
|
Ориентация |
Короткий край вдоль тетрагональной оси |
|
Поляризация |
Поляризованный или неполяризованный |
|
Электроды |
Угольные электроды или без электродов |
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D на чистой апертуре, 60-40 S-D на других поверхностях |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
