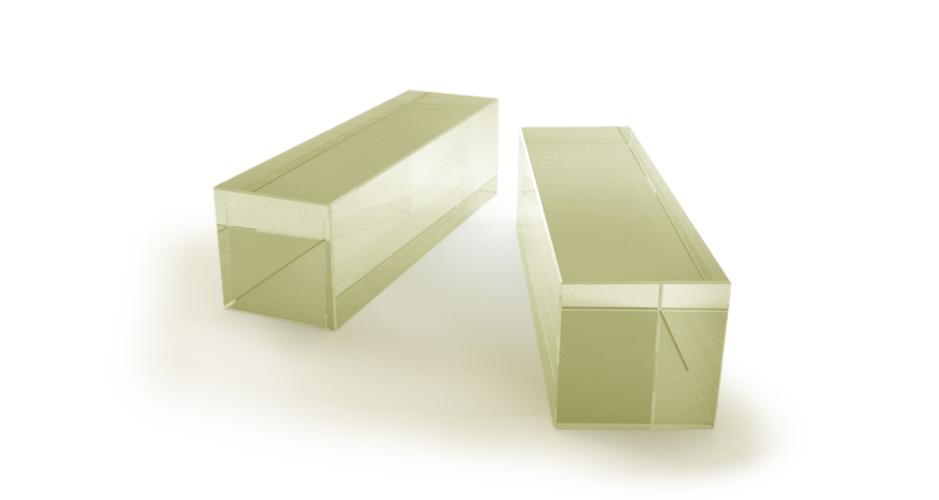

![Кристалл SBN:61, 5х5 мм, длина: 10 мм, степень легирования: 0,002% [CeO2], Optogama](/upload/iblock/320/rp8o1zw9atq642elrudn3hrn1ttpo0pf.png)
Описание
Кристалл артикула 6941 от Optogama представляет собой нелинейно-оптический материал на основе ниобата стронция-бария состава Sr0.61Ba0.39Nb2O6 (SBN:61), легированный ионами церия (CeO2) с концентрацией 0,002%. Легирование церием значительно усиливает фоторефрактивные свойства кристалла, повышая его чувствительность и сокращая время отклика при записи динамических голограмм и в устройствах обращения волнового фронта. Кристалл имеет форму прямоугольного параллелепипеда с квадратным сечением 5×5 мм и длиной вдоль оптической оси 10 мм. Грани отполированы до высокого оптического качества, обеспечивая минимальное рассеяние. Благодаря высокому электрооптическому коэффициенту (r_33 до 1300 пм/В) и сильной анизотропии, SBN:61 является одним из наиболее эффективных материалов для модуляции света электрическим полем. Рабочий спектральный диапазон простирается от 400 до 6000 нм. Кристалл поставляется с индивидуальным паспортом, в котором указаны точные кристаллографические оси, степень легирования и измеренные коэффициенты пропускания. Он требует бережного обращения, так как является сегнетоэлектриком и может деполяризоваться при нагреве выше точки Кюри (~80°C). Данный элемент предназначен для исследовательских лабораторий, занимающихся адаптивной оптикой, голографией и оптической обработкой информации.
Характеристики
Производитель/артикул: Optogama 6941. Материал: SBN:61 (Sr0.61Ba0.39Nb2O6), легированный 0,002% CeO2. Размеры: апертура 5 мм × 5 мм, длина 10 мм (±0,1 мм). Диапазон прозрачности: 400–6000 нм. Электрооптический коэффициент r_33: ~1200 пм/В. Точка Кюри: ~80°C. Твердость: 5,5 по Моосу. Качество полировки: 20-10 scratch-dig. Плоскостность: λ/4. Просветляющее покрытие: отсутствует (или может быть нанесено по запросу).
Отрасли применения
Кристалл 6941 активно используется в экспериментальных установках для записи и считывания динамических голограмм в реальном времени. В адаптивной оптике он служит активным элементом корректоров волнового фронта на основе эффекта обращения волнового фронта. В устройствах оптической памяти и нейросетевых системах кристалл применяется для хранения и обработки информации. Также он востребован в научных исследованиях по нелинейной оптике и фоторефрактивным явлениям.
Описание
Кристаллы ниобата бария-стронция (SrxBa(1-x)Nb2O6, SBN:x, x=61, 75) имеют превосходные оптические и фоторефрактивные свойства. Они доступны без или с добавками Ce, Cr, Co и Fe. Кристаллы с разным составом находят применения в электрооптике, акустооптике, фоторефрактивных и нелинейных оптических областях. Компания Optogama предлагает кристаллы SBN без включений и других неоднородностей, выращиваемые по модифицированному методу Степанова и доступные с линейными размерами до 40 мм.
|
Особенности: - Чистые или легированные Ce; - Эффективное обращение волнового фронта; - По запросу доступны кристаллы нестандартного размера, уровня легирования, без поля, с антибликовым покрытием и безэлектродные кристаллы. |
Применения: - Запись оптической информации; - Пироэлектрические детекторы; - Обращающие волновой фронт зеркала; - Оптические корреляторы. |
Свойства SBN кристаллов
|
Состав |
SBN:61 |
|
|---|---|---|
|
Структура кристалла |
Тетрагональная, 4 мм | |
|
Параметры решетки |
a = 12,46 Å, c = 3,946 Å | |
|
Плотность |
5,4 г/см3 | |
|
Твердость по Моосу |
5,5 | |
|
Температура плавления |
1480°C | |
|
Температура Кюри |
75°C | |
|
Диапазон прозрачности |
0,45-5,5 мкм | |
|
Показатель преломления на 633 нм |
no = 2,3103
| |
|
Δn на 633 нм |
-0.0286 | |
|
Полуволновое напряжение (λ/2) |
240 В | |
|
Диэлектрическая проницаемость, (T = 293 K) |
900 | |
|
Электрооптические постоянные |
r13 = 45 пм/В
| |
|
Пироэлектрические постоянные |
0.065 мкКл × см-2 × K-1 | |
|
Диэлектрическая проницаемость |
880 |
Стандартная спецификация на SBN кристаллы
|
Кристаллы SBN:61 и SBN:75 | |
|---|---|
|
Ориентация |
Короткий край вдоль тетрагональной оси |
|
Поляризация |
Поляризованный или неполяризованный |
|
Электроды |
Угольные электроды или без электродов |
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D на чистой апертуре, 60-40 S-D на других поверхностях |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
