Описание

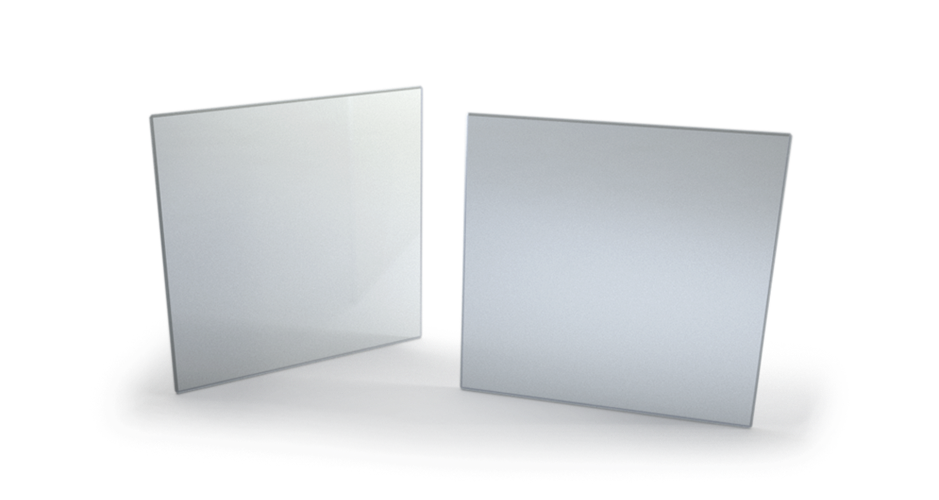

Кристалл Fe:LiNbO3 (ниобат лития, легированный железом) артикула 7013 от Optogama представляет собой нелинейно-оптический материал размером 20x20 мм и длиной 1 мм со степенью легирования 0,1% Fe₂O₃. Ниобат лития (LiNbO₃) является одним из самых широко используемых нелинейно-оптических материалов благодаря своим высоким электрооптическим, акустооптическим и нелинейным свойствам. Легирование железом придаёт кристаллу фоторефрактивную чувствительность, что позволяет использовать его для динамической голографии, оптической записи информации и усиления слабых сигналов. Кристалл прозрачен в широком спектральном диапазоне от 400 до 5000 нм, что делает его пригодным для работы в видимой и ближней ИК областях. Высокий электрооптический коэффициент (r₄₁ = 5 пм/В) позволяет использовать его в модуляторах и дефлекторах. Кристалл поставляется в виде полированного параллелепипеда и может быть интегрирован в оптические схемы с помощью стандартных держателей.
Характеристики
- Материал: Fe:LiNbO3 (ниобат лития, легированный железом)
- Размер: 20 x 20 мм
- Длина: 1 мм
- Степень легирования: 0,1% Fe₂O₃
- Производитель: Optogama
- Артикул: 7013
- Спектральный диапазон: 400–5000 нм
- Электрооптический коэффициент r₄₁: 5 пм/В
- Фоторефрактивный эффект
- Полированные грани
Отрасли применения
Кристалл Fe:LiNbO3 7013 используется в нелинейной оптике для генерации второй гармоники, параметрического усиления и преобразования частоты. В динамической голографии он служит средой для записи и восстановления голограмм, а также для усиления изображений. В квантовой электронике применяется в электрооптических модуляторах и дефлекторах. Благодаря фоторефрактивному эффекту кристалл востребован в системах оптической памяти и обработки информации. В научных исследованиях Fe:LiNbO3 используется для изучения нелинейных оптических явлений и создания адаптивных оптических систем. Промышленные применения включают лазерные системы с управлением параметрами пучка и сенсоры.
Описание
Кристаллы ниобата лития (LiNbO3, LN), легированные ионами железа (Fe:LiNbO3), являются привлекательными фоторефрактивным материалом из-за высокой рефрактивной чувствительности, высокого электрооптического коэффициента, дифракционной эффективности и химико-механических свойств. Кристаллы Fe:LiNbO3 выращиваются по методу Чохральского и доступны в больших размерах. Широкий спектр доступных легирующих добавок позволяет регулировать свойства материала для конкретных применений. Более того, кристаллы Fe:LiNbO3 отличаются простотой в обращении и низкой стоимостью, поэтому они подходят для массового производства.
|
Особенности: - Большой электрооптический коэффициент (r41=5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Запись голограмм; - Оптические волноводы. |
Свойства кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Fe:LiNbO3 |
|
Структура кристалла |
Тригональная, 3m |
|
Плотность |
4,64 г/см3 |
|
Твердость по Моосу |
5 |
|
Диапазон прозрачности |
0,35 – 5,5 мкм |
|
Показатель преломления на 0,63 мкм |
ne = 2,20
|
|
Оптическая активновсть |
42 градус/мм (500 нм) |
|
Электрооптический коэффициент |
r22 = 6,8 пм/В
|
|
Диэлектрическая проницаемость (низкие частоты) |
e11 = 85
|
Стандартная спецификация кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Степень легирования, Fe2O3 |
0,1 мол. %
|
|
Ориентация |
90° (X-срез, Y-срез) |
|
Чистая апертура |
>85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<3 угловых минут |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Нет, доступно по запросу |
|
Электроды |
Нет, доступно по запросу |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
