Описание

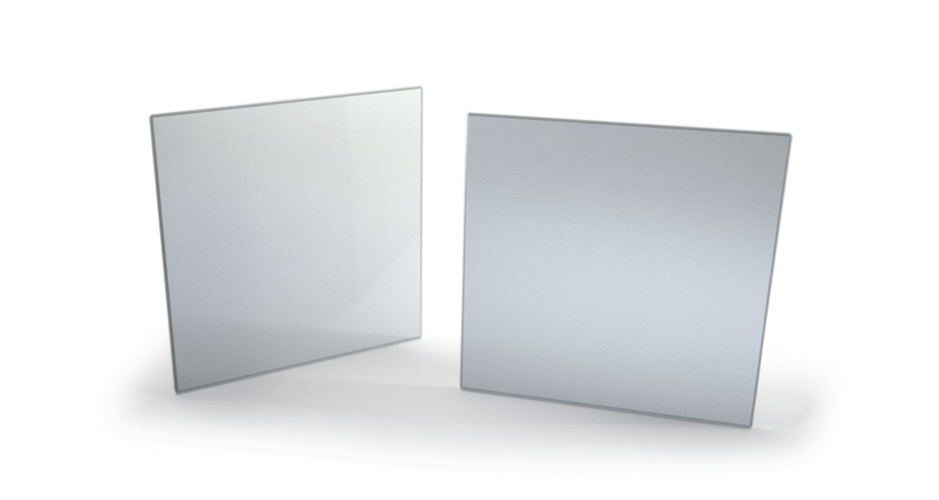

Кристалл Fe:LiNbO3 Optogama размером 20 × 20 мм и толщиной 1 мм изготовлен из ниобата лития, легированного железом. Концентрация легирующей добавки составляет 0,05%. Ниобат лития относится к функциональным нелинейным и электрооптическим материалам, а легирование железом может изменять фоточувствительность, центры поглощения и свойства записи объемных голограмм. Пластинчатый формат удобен для экспериментальных установок, где требуется большая рабочая площадь при небольшой длине взаимодействия.
Fe:LiNbO3 может использоваться для исследования фоторефрактивного эффекта, электрооптической модуляции, нелинейного преобразования частоты и формирования динамических голографических структур. Реальное поведение кристалла зависит от ориентации оптических осей, направления распространения света, поляризации, температуры и условий электродного подключения. В исходных данных не указаны срез кристалла, ориентация оси c, качество поверхностей и наличие электродов, поэтому эти параметры требуется подтвердить по паспорту.
Толщина 1 мм облегчает установку в держатель и позволяет исследовать взаимодействие света с материалом в компактной геометрии. При воздействии интенсивного лазера необходимо учитывать фотоповреждение, тепловой режим и возможность изменения поглощения. Кристалл следует защищать от царапин и загрязнений, а при измерениях поляризации — точно ориентировать относительно входного поля.
Характеристики
- Производитель: Optogama.
- Каталожный номер: 7012.
- Материал: Fe:LiNbO3, ниобат лития, легированный железом.
- Размер: 20 × 20 мм.
- Толщина: 1 мм.
- Степень легирования: 0,05%.
- Форма: прямоугольная кристаллическая пластина.
- Ориентация кристалла и качество поверхностей: требуют уточнения.
- Покрытие и электроды: в исходных данных не указаны.
Особенности выбора и интеграции
Перед экспериментом подтверждают направление оптических осей и условия поляризации. Пластину устанавливают за края или в мягкий держатель, исключающий точечное давление. При электрооптических исследованиях проверяют возможность подачи поля и электрическую изоляцию. Температуру и интенсивность лазера контролируют, поскольку свойства Fe:LiNbO3 зависят от режима засветки.
Отрасли применения
- Нелинейная оптика.
- Электрооптическая модуляция.
- Фоторефрактивные исследования.
- Голография и оптическая запись информации.
- Лазерная спектроскопия.
- Исследование функциональных кристаллов.
- Научные и учебные фотонные стенды.
Описание
Кристаллы ниобата лития (LiNbO3, LN), легированные ионами железа (Fe:LiNbO3), являются привлекательными фоторефрактивным материалом из-за высокой рефрактивной чувствительности, высокого электрооптического коэффициента, дифракционной эффективности и химико-механических свойств. Кристаллы Fe:LiNbO3 выращиваются по методу Чохральского и доступны в больших размерах. Широкий спектр доступных легирующих добавок позволяет регулировать свойства материала для конкретных применений. Более того, кристаллы Fe:LiNbO3 отличаются простотой в обращении и низкой стоимостью, поэтому они подходят для массового производства.
|
Особенности: - Большой электрооптический коэффициент (r41=5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Запись голограмм; - Оптические волноводы. |
Свойства кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Fe:LiNbO3 |
|
Структура кристалла |
Тригональная, 3m |
|
Плотность |
4,64 г/см3 |
|
Твердость по Моосу |
5 |
|
Диапазон прозрачности |
0,35 – 5,5 мкм |
|
Показатель преломления на 0,63 мкм |
ne = 2,20
|
|
Оптическая активновсть |
42 градус/мм (500 нм) |
|
Электрооптический коэффициент |
r22 = 6,8 пм/В
|
|
Диэлектрическая проницаемость (низкие частоты) |
e11 = 85
|
Стандартная спецификация кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Степень легирования, Fe2O3 |
0,1 мол. %
|
|
Ориентация |
90° (X-срез, Y-срез) |
|
Чистая апертура |
>85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<3 угловых минут |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Нет, доступно по запросу |
|
Электроды |
Нет, доступно по запросу |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
