Описание

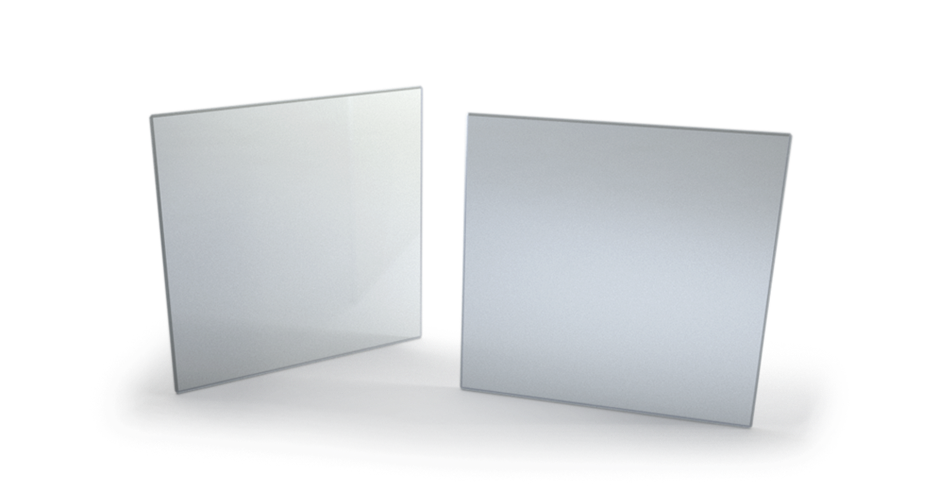

Кристалл ниобата лития, легированного железом (Fe:LiNbO3) 4052 компании Optogama имеет размер 10x10 мм, длину 5 мм и степень легирования железом 0,05%.
Ниобат лития (LiNbO3) — широко используемый в фотонике нелинейно-оптический и электрооптический кристалл: под действием проходящего через него сильного света или приложенного электрического поля его оптические свойства (в частности, показатель преломления) немного, но предсказуемо меняются, что позволяет использовать такой кристалл для управления светом, а не просто для его пропускания насквозь, как обычное стекло.
Такие кристаллы — не готовые оптические компоненты общего назначения, а специализированные функциональные материалы, которые заказчик встраивает в собственный прибор или экспериментальную установку в качестве рабочего элемента, а не просто линзы или зеркала.
Легирование железом в небольшой, точно заданной концентрации (0,05% в данном случае) придаёт кристаллу фоторефрактивные свойства — способность локально и обратимо менять свой показатель преломления именно в тех местах, куда попадает свет достаточной интенсивности, что используется для записи временных или постоянных оптических структур прямо внутри объёма кристалла светом, без механической или химической обработки поверхности. Степень легирования напрямую определяет, насколько сильно и быстро кристалл реагирует на свет: более высокая концентрация железа обычно даёт более выраженный фоторефрактивный отклик. Такие кристаллы применяют в исследованиях голографической записи данных, в перестраиваемых оптических фильтрах и в научных экспериментах по нелинейной и фоторефрактивной оптике.
Характеристики
- Артикул: 4052; производитель: Optogama
- Тип: монокристалл
- Материал: ниобата лития, легированного железом (Fe:LiNbO3)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Кристаллы ниобата лития (LiNbO3, LN), легированные ионами железа (Fe:LiNbO3), являются привлекательными фоторефрактивным материалом из-за высокой рефрактивной чувствительности, высокого электрооптического коэффициента, дифракционной эффективности и химико-механических свойств. Кристаллы Fe:LiNbO3 выращиваются по методу Чохральского и доступны в больших размерах. Широкий спектр доступных легирующих добавок позволяет регулировать свойства материала для конкретных применений. Более того, кристаллы Fe:LiNbO3 отличаются простотой в обращении и низкой стоимостью, поэтому они подходят для массового производства.
|
Особенности: - Большой электрооптический коэффициент (r41=5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Запись голограмм; - Оптические волноводы. |
Свойства кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Fe:LiNbO3 |
|
Структура кристалла |
Тригональная, 3m |
|
Плотность |
4,64 г/см3 |
|
Твердость по Моосу |
5 |
|
Диапазон прозрачности |
0,35 – 5,5 мкм |
|
Показатель преломления на 0,63 мкм |
ne = 2,20
|
|
Оптическая активновсть |
42 градус/мм (500 нм) |
|
Электрооптический коэффициент |
r22 = 6,8 пм/В
|
|
Диэлектрическая проницаемость (низкие частоты) |
e11 = 85
|
Стандартная спецификация кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Степень легирования, Fe2O3 |
0,1 мол. %
|
|
Ориентация |
90° (X-срез, Y-срез) |
|
Чистая апертура |
>85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<3 угловых минут |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Нет, доступно по запросу |
|
Электроды |
Нет, доступно по запросу |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
