Описание

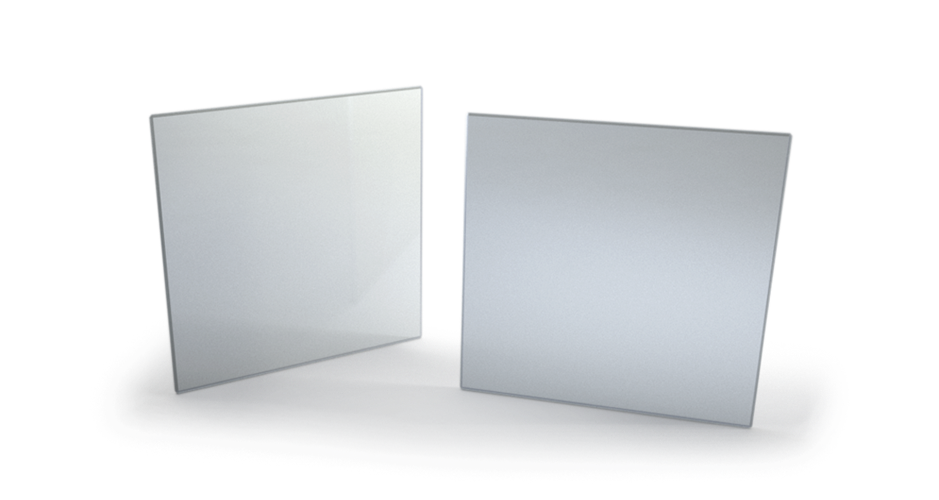

Кристалл Fe:LiNbO3 представляет собой железом легированный ниобат лития, предназначенный для нелинейно-оптических, электрооптических и фотонных исследований. Размер рабочей площадки составляет 10 × 10 мм, длина кристалла — 5 мм, степень легирования железом — 0,03%. Легирование изменяет оптические свойства материала и может повышать его чувствительность к свету, фотопреломлению и внутреннему перераспределению заряда.
Ниобат лития обладает выраженными электрооптическими и нелинейными свойствами. При воздействии электрического поля меняются показатели преломления, а при прохождении интенсивного света возможно формирование пространственных изменений показателя преломления. Эти свойства используются для управления фазой, модуляции, записи голограмм и изучения фотопреломления.
Кристалл устанавливают с учётом ориентации кристаллографических осей и поляризации входного излучения. Для корректного эксперимента необходимо уточнить направление среза, качество граней, наличие электродов и допустимый уровень оптической мощности. Материал следует защищать от сколов и царапин, а при работе с УФ или мощным лазером учитывать спектральное поглощение и тепловую нагрузку.
Характеристики
- Тип: железом легированный кристалл ниобата лития.
- Материал: Fe:LiNbO3.
- Размер рабочей поверхности: 10 × 10 мм.
- Длина кристалла: 5 мм.
- Степень легирования: 0,03% Fe.
- Оптические свойства: электрооптические, нелинейные и фотопреломляющие.
- Назначение: исследование управления светом и взаимодействия излучения с кристаллом.
- Установка: с учётом кристаллографической ориентации.
Отрасли применения
- Нелинейная оптика.
- Электрооптическая модуляция.
- Голография.
- Фотопреломляющие исследования.
- Лазерная физика.
- Научные и учебные фотонные установки.
Описание
Кристаллы ниобата лития (LiNbO3, LN), легированные ионами железа (Fe:LiNbO3), являются привлекательными фоторефрактивным материалом из-за высокой рефрактивной чувствительности, высокого электрооптического коэффициента, дифракционной эффективности и химико-механических свойств. Кристаллы Fe:LiNbO3 выращиваются по методу Чохральского и доступны в больших размерах. Широкий спектр доступных легирующих добавок позволяет регулировать свойства материала для конкретных применений. Более того, кристаллы Fe:LiNbO3 отличаются простотой в обращении и низкой стоимостью, поэтому они подходят для массового производства.
|
Особенности: - Большой электрооптический коэффициент (r41=5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Запись голограмм; - Оптические волноводы. |
Свойства кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Fe:LiNbO3 |
|
Структура кристалла |
Тригональная, 3m |
|
Плотность |
4,64 г/см3 |
|
Твердость по Моосу |
5 |
|
Диапазон прозрачности |
0,35 – 5,5 мкм |
|
Показатель преломления на 0,63 мкм |
ne = 2,20
|
|
Оптическая активновсть |
42 градус/мм (500 нм) |
|
Электрооптический коэффициент |
r22 = 6,8 пм/В
|
|
Диэлектрическая проницаемость (низкие частоты) |
e11 = 85
|
Стандартная спецификация кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Степень легирования, Fe2O3 |
0,1 мол. %
|
|
Ориентация |
90° (X-срез, Y-срез) |
|
Чистая апертура |
>85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<3 угловых минут |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Нет, доступно по запросу |
|
Электроды |
Нет, доступно по запросу |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
