Описание

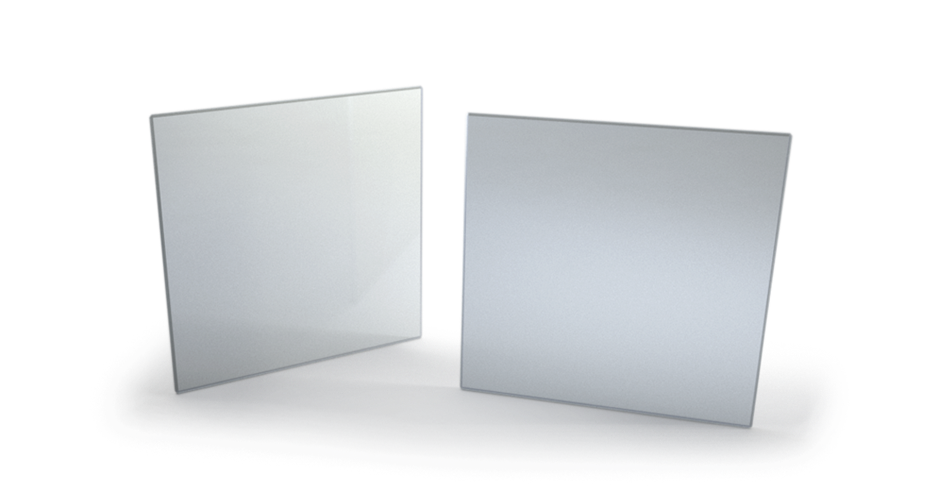

Кристалл ниобата лития, легированный железом (Fe:LiNbO₃), производства Optogama имеет поперечное сечение 10 × 10 мм, длину (толщину) 1 мм и концентрацию легирующей примеси железа около 0,03% (масс.). Легирование железом придаёт кристаллу выраженные фоторефрактивные свойства: под действием света в кристалле формируется локальное перераспределение зарядов между ионами Fe²⁺ и Fe³⁺, приводящее через электрооптический эффект к локальному изменению показателя преломления материала.
Фоторефрактивный эффект в Fe:LiNbO₃ лежит в основе записи голографических дифракционных решёток и объёмных голограмм непосредственно внутри объёма кристалла засветкой интерференционной картиной двух когерентных лазерных пучков — записанная структура может быть считана, стёрта (термически или оптически) и перезаписана, что отличает такие кристаллы от материалов постоянной (несмываемой) записи.
Кристаллы данного типа применяются в исследованиях голографической записи и хранения информации, динамической голографии, оптической обработки и корреляции изображений, а также в качестве модельных сред для изучения нелинейно-оптических и фоторефрактивных эффектов в лабораториях физики твёрдого тела и нелинейной оптики.
Характеристики
- Артикул: 7007; производитель: Optogama
- Тип: фоторефрактивный кристалл, легированный железом ниобат лития (Fe:LiNbO₃)
- Размер: 10 × 10 мм; длина (толщина): 1 мм
- Степень легирования железом: 0,03%
- Основной эффект: фоторефрактивный (электрооптическое изменение показателя преломления под действием света)
- Обратимость записи: возможна термическая/оптическая очистка и перезапись
Отрасли применения
- Голографическая запись и хранение информации
- Динамическая голография и оптическая корреляция изображений
- Научные исследования нелинейной оптики и фоторефрактивных эффектов
- Университетские лаборатории физики твёрдого тела
Описание
Кристаллы ниобата лития (LiNbO3, LN), легированные ионами железа (Fe:LiNbO3), являются привлекательными фоторефрактивным материалом из-за высокой рефрактивной чувствительности, высокого электрооптического коэффициента, дифракционной эффективности и химико-механических свойств. Кристаллы Fe:LiNbO3 выращиваются по методу Чохральского и доступны в больших размерах. Широкий спектр доступных легирующих добавок позволяет регулировать свойства материала для конкретных применений. Более того, кристаллы Fe:LiNbO3 отличаются простотой в обращении и низкой стоимостью, поэтому они подходят для массового производства.
|
Особенности: - Большой электрооптический коэффициент (r41=5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Запись голограмм; - Оптические волноводы. |
Свойства кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Fe:LiNbO3 |
|
Структура кристалла |
Тригональная, 3m |
|
Плотность |
4,64 г/см3 |
|
Твердость по Моосу |
5 |
|
Диапазон прозрачности |
0,35 – 5,5 мкм |
|
Показатель преломления на 0,63 мкм |
ne = 2,20
|
|
Оптическая активновсть |
42 градус/мм (500 нм) |
|
Электрооптический коэффициент |
r22 = 6,8 пм/В
|
|
Диэлектрическая проницаемость (низкие частоты) |
e11 = 85
|
Стандартная спецификация кристаллов Fe:LiNbO3
|
Параметры |
Значения |
|---|---|
|
Степень легирования, Fe2O3 |
0,1 мол. %
|
|
Ориентация |
90° (X-срез, Y-срез) |
|
Чистая апертура |
>85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<3 угловых минут |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Нет, доступно по запросу |
|
Электроды |
Нет, доступно по запросу |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
