Описание

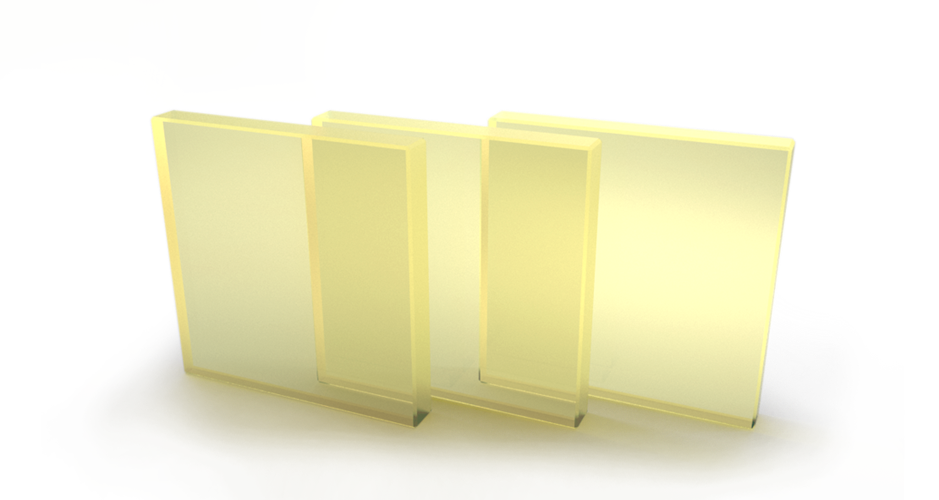

Кристалл Ce:YAG Optogama размером 20 × 20 мм и толщиной 1 мм изготовлен из церий-активированного иттрий-алюминиевого граната. Ce:YAG относится к люминофорным материалам, способным преобразовывать часть коротковолнового или синего излучения в более длинноволновое широкополосное свечение. Пластинчатая геометрия с большой площадью и малой толщиной удобна для создания конверсионных экранов, экспериментальных источников света и элементов спектрального преобразования.
Кристалл может применяться в системах, где требуется преобразовать излучение лазерного диода или светодиода в более широкополосный желто-зеленый спектр. Фактический спектр свечения, эффективность преобразования, температурная зависимость и допустимая плотность мощности определяются концентрацией церия, качеством материала, длиной волны возбуждения и условиями теплоотвода. В исходных данных покрытие не указано, поэтому поверхность следует считать непокрытой.
Толщина 1 мм облегчает прохождение возбуждающего излучения через пластину и уменьшает объем материала, но одновременно ограничивает длину взаимодействия. При работе с мощным источником важны равномерность распределения интенсивности и отвод тепла. Нагрев может изменить яркость и спектральный баланс, а локальная перегрузка способна привести к повреждению или деградации поверхности.
Характеристики
- Производитель: Optogama.
- Каталожный номер: 19563.
- Материал: Ce:YAG, церий-активированный иттрий-алюминиевый гранат.
- Размер: 20 × 20 мм.
- Толщина: 1 мм.
- Покрытие: отсутствует.
- Тип функции: спектральное преобразование и люминесценция.
- Форма: плоская прямоугольная пластина.
- Параметры возбуждения и спектр эмиссии: требуют уточнения по паспорту.
Особенности выбора и интеграции
Кристалл размещают в держателе, исключающем точечное давление и сколы кромок. Рабочая поверхность должна быть защищена от загрязнений, особенно при высокой плотности мощности. При проектировании осветителя предусматривают теплоотвод и возможность контроля температуры. Для расчета спектрального выхода используют данные производителя по длине волны возбуждения, квантовой эффективности и температурным коэффициентам.
Отрасли применения
- Люминофорные и конверсионные источники света.
- Светодиодные и лазерные осветители.
- Флуоресцентные исследовательские стенды.
- Спектральное преобразование синего излучения.
- Оптические датчики и демонстрационные установки.
- Исследование люминесцентных материалов.
- Разработка специализированных фотонных приборов.
Кристаллы Ce:YAG обладают отличными механическими свойствами и химической стойкостью, их можно использовать для обнаружения в экстремальных условиях окружающей среды, а также использовать с тонкими экранами. Они также обладают высокой светоотдачей, а их пиковое излучение (550 нм) может эффективно сочетаться с кремниевыми фотодиодными детекторами.
Особенности:- Механическая стойкость и стабильность; - Хорошая теплопроводность; - Быстрое время затухания; - Негигроскопичность. |
Применения:- Низкоэнергетическое излучение и обнаружение альфа-частиц; - Электронные и рентгеновские экраны; - Бета- и рентгеновские вычисления. |
Минимальное количество для заказа: 2 шт.
Технические характеристики:
| Параметры | Значения |
|---|---|
| Плотность (г/см3) | 4.56 |
| Температура плавления (°C) | 1970 |
| Твердость по Моосу | 8,5 |
| Время затухания (нс) | 70 |
| Эффективный атомный номер | 32 |
| Макс. длина волны (нм) | 550 |
| Световой выход (фотон/МэВ) | 15000 |
| Световой поток (до NaI:Tl) | 40% |
| Показатель преломления | 1.82 |
| Гигроскопичность | Нет |
| Энергетическое разрешение | <8% |
