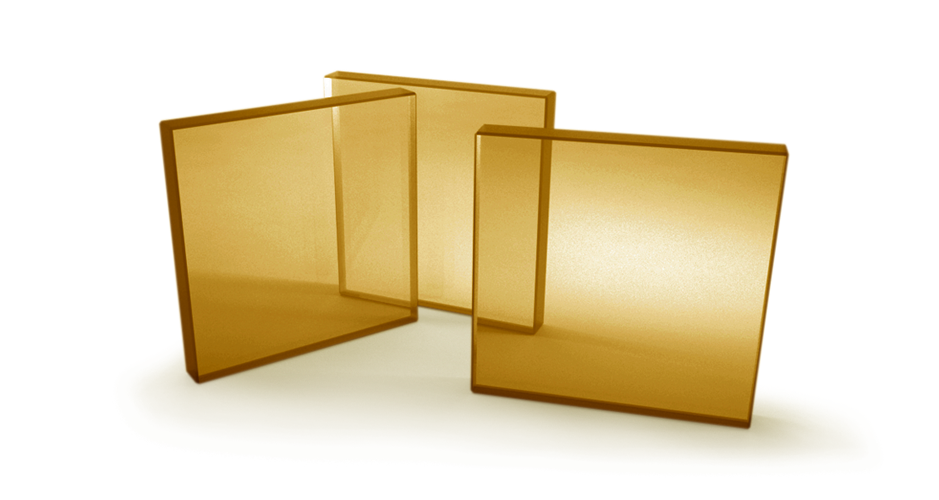

![Кристалл BGO, 30х30 мм, длина 1 мм, ориентация: [110], Optogama](/upload/iblock/c95/wh89o1wqktiza8vluide7u4itgozymnp.png)
Описание
Кристалл германата висмута (BGO, Bi₄Ge₃O₁₂) производства Optogama имеет поперечное сечение 30 × 30 мм, длину (толщину) 1 мм и кристаллографическую ориентацию [110]. BGO — широко известный сцинтилляционный и электрооптический материал: под воздействием ионизирующего излучения (гамма-квантов, заряженных частиц) кристалл генерирует вспышки видимого света (сцинтилляцию), а также обладает электрооптическими и фоторефрактивными свойствами, используемыми в отдельных нелинейно-оптических приложениях.
Кристаллографическая ориентация [110] существенна для приложений, чувствительных к анизотропии кристалла — например, при использовании BGO в качестве электрооптического модулятора или в экспериментах по нелинейной оптике, где эффективность взаимодействия света с кристаллом зависит от ориентации кристаллографических осей относительно направления распространения и поляризации пучка.
Тонкая пластина (1 мм) большой площади (30 × 30 мм) типична для сцинтилляционных детекторных сборок с крупной входной апертурой, где требуется зарегистрировать ионизирующее излучение на значительной площади при минимальной толщине сцинтиллятора, а также для оптических экспериментов, где важна большая рабочая апертура кристалла при малом оптическом пути внутри материала.
Характеристики
- Артикул: 6876; производитель: Optogama
- Тип: сцинтилляционный/электрооптический кристалл германата висмута (BGO, Bi₄Ge₃O₁₂)
- Размер: 30 × 30 мм; длина (толщина): 1 мм
- Кристаллографическая ориентация: [110]
- Основные свойства: сцинтилляция под ионизирующим излучением, электрооптический эффект
Отрасли применения
- Сцинтилляционная детектирующая аппаратура (гамма-спектрометрия, физика высоких энергий)
- Медицинская визуализация (ПЭТ-томография и смежные методы)
- Научные исследования нелинейной и электрооптики
- Университетские лаборатории физики твёрдого тела
Описание
Кристаллы германата висмута (Bi12GeO20, BGO) являются высоко эффективными фотопроводниками с низкой темновой проводимостью, которая позволяет позволяет наращивать крупные фотоиндуцированные пространственные заряды. Хорошая фотопроводимость и электрооптические свойства позволяют использовать BGO для целого ряда применений: пространственные модуляторы света, оптические переключатели, обращение волнового фронта. Кристаллы BGO выращиваются по модифицированному методу Чохральского и имеют диаметр до 3‘‘.
|
Особенности: - Большой электрооптический коэффициент (r41=3,5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Оптические волноводы. |
Свойства кристаллов BGO
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Bi12GeO20 |
|
Структура кристалла |
Кубическая, 23 |
|
Параметры решетки |
10,15 Å |
|
Плотность |
9,2 г/см3 |
|
Диапазон прозрачности |
0,45 - 7 мкм |
|
Показатель преломления @0.63 мкм |
2,55 (0,63 мкм) |
|
Оптическая активность @500 нм |
41,5 градус/мм (500 нм) |
|
Электрооптический коэффициент r41 |
3,5 пм/В |
|
Диэлектрическая проницаемость (низкие частоты) |
40 |
|
Темновое сопротивление |
1014 Ом cм |
Стандартная спецификация на BGO кристаллы
|
Параметры |
Значения |
|---|---|
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
40-20 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
