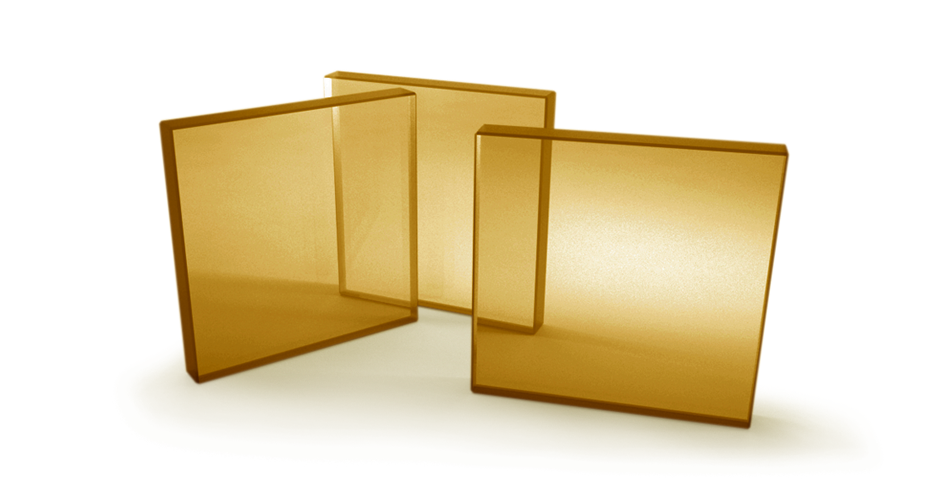

![Кристалл BGO, 10х10 мм, длина 5 мм, ориентация: [100], Optogama](/upload/iblock/c00/4ar5lvxpjpwtlf02o0soqum9ikvxecec.png)
Описание
Кристалл германата висмута (BGO) 6873 компании Optogama имеет размер 10х10 мм, длину 5 мм и кристаллографическую ориентацию среза [100].
Германат висмута (сокращённо BGO) — это плотный неорганический кристалл, который при попадании в него высокоэнергетического излучения (например, гамма-квантов или заряженных частиц) сам начинает излучать вспышки видимого света — такое свойство называется сцинтилляцией, а сам кристалл в этом случае называют сцинтиллятором.
Такие кристаллы — не готовые оптические компоненты общего назначения, а специализированные функциональные материалы, которые заказчик встраивает в собственный прибор или экспериментальную установку в качестве рабочего элемента, а не просто линзы или зеркала.
Кристаллографическая ориентация среза [100] означает, что плоские грани кристалла вырезаны точно вдоль определённого направления его внутренней кристаллической решётки — от точности этой ориентации зависят оптические и механические свойства кристалла вдоль каждой из его граней, поэтому производитель указывает её отдельно как важный параметр изделия. Благодаря высокой плотности и большому атомному номеру входящего в его состав висмута кристалл BGO особенно эффективно поглощает высокоэнергетическое излучение на единицу своего объёма, что позволяет делать детекторы на его основе заметно компактнее, чем на менее плотных сцинтилляционных материалах. Такие кристаллы применяют в детекторах гамма-излучения и рентгеновского излучения в физике высоких энергий, медицинской томографии (например, в позитронно-эмиссionной томографии) и в приборах контроля радиационной безопасности.
Характеристики
- Артикул: 6873; производитель: Optogama
- Тип: монокристалл
- Материал: германата висмута (BGO)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Кристаллы германата висмута (Bi12GeO20, BGO) являются высоко эффективными фотопроводниками с низкой темновой проводимостью, которая позволяет позволяет наращивать крупные фотоиндуцированные пространственные заряды. Хорошая фотопроводимость и электрооптические свойства позволяют использовать BGO для целого ряда применений: пространственные модуляторы света, оптические переключатели, обращение волнового фронта. Кристаллы BGO выращиваются по модифицированному методу Чохральского и имеют диаметр до 3‘‘.
|
Особенности: - Большой электрооптический коэффициент (r41=3,5 пм/В); - Высокая эффективность обращения волнового фронта; - Доступны большие размеры кристаллов до 3“; - Возможно изготовление кристаллов на заказ. |
Применения: - Пространственные модуляторы света; - Оптические переключатели; - Оптические волноводы. |
Свойства кристаллов BGO
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
Bi12GeO20 |
|
Структура кристалла |
Кубическая, 23 |
|
Параметры решетки |
10,15 Å |
|
Плотность |
9,2 г/см3 |
|
Диапазон прозрачности |
0,45 - 7 мкм |
|
Показатель преломления @0.63 мкм |
2,55 (0,63 мкм) |
|
Оптическая активность @500 нм |
41,5 градус/мм (500 нм) |
|
Электрооптический коэффициент r41 |
3,5 пм/В |
|
Диэлектрическая проницаемость (низкие частоты) |
40 |
|
Темновое сопротивление |
1014 Ом cм |
Стандартная спецификация на BGO кристаллы
|
Параметры |
Значения |
|---|---|
|
Чистая апертура |
85% |
|
Допуск на поперечные размеры |
+0,0/-0,2 мм |
|
Допуск на длину кристалла |
±0,2 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,3 мм на 45˚ |
|
Качество поверхностей |
40-20 S-D |
|
Искажение волнового фронта |
<λ/4 при 632,8 нм |
|
Покрытия |
Без покрытий |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
