Основные особенности
- Высочайшая стабильность наведения луча (<0,1 мрад)
- Комплексная конструкция со встроенным контроллером
- Два объектива одновременно перемещаются по технологии SMART, гарантируя отсутствие расфокусировки.
- Абсолютный энкодер (обе объектива)
- Время настройки <0,7сек (все увеличения)
- Оптические элементы из плавленого кварца
- Нет возврата в исходное положение после включения/выключения
- Ограниченная дифракцией производительность для всех увеличений
Что нового?
- Движение линзы на 30 % быстрее и стабильнее <0,7 сек.
- Оптимизирован для круглосуточного использования.
- Улучшенная стабильность наведения <0,1 мрад или <0,3 мрад
- Модернизированный контроллер с обратной полярностью и защитой от перегрузки по току.
Примеры применения
- Промышленная лазерная микрообработка 24/7
- Дистанционное изменение размера пятна сфокусированного луча и его положения по оси Z.
- Естественные науки
- Исследовать
Описание

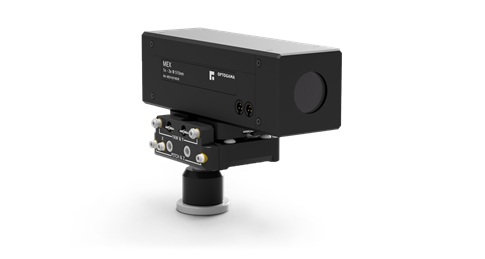

Моторизованные расширители лазерного луча серии MEX используются для увеличения диаметра лазерного луча и регулировки расходимости. Стандартные или изготовленные по индивидуальному заказу расширители луча имеют уникальную механическую конструкцию со скользящей линзой с замкнутым контуром, обеспечивающую высокую стабильность наведения и минимальные размеры.
Эти расширители и редукторы луча с переменным увеличением (зумом) разработаны для необходимой длины волны, и каждый тип наших расширителей луча имеет моторизованную регулировку расходимости.
Что в коробке?
видео
Технические характеристики
| Технические характеристики моторизованного расширителя лазерного луча | ||
|---|---|---|
| ОПТИЧЕСКИЙ | Диапазоны увеличения | MEX18 - 1,0x - 8,0x, MEX13 - 1,0x - 3,0x |
| Очистить входную апертуру | ⌀11,5 мм | |
| Чистая выходная апертура | MEX13 - ⌀23 мм, MEX18 - ⌀38 мм, MEX18-ACH - ⌀23 мм | |
| Номер оптического элемента | 3 (MEX18, MEX13), 4 (MEX18-ACH) | |
| НЕМНОГО покрытия | >10 [Дж/см 2 ] (10 нс при 1064 нм) | |
| Стабильность наведения во время движения линзы | ||
| Время регулировки от МИН до МАКС увеличения и расхождения | ||
| Доступные покрытия | 1064 нм, 1030 нм, 532 нм, 515 нм, 355 нм, 343 нм, нестандартный | |
| МЕХАНИЧЕСКИЙ | Механические размеры MEX13 | 140 х 45 х 45 мм |
| Механические размеры MEX18 | 237 х 45 х 45 мм | |
| Механические размеры MEX18-ACH | 226 х 45 х 45 мм | |
| Материал корпуса |
Анодированный алюминий
|
|
| ЭЛЕКТРОННЫЙ | Коммуникация | Использование команд ASCII, описанных в руководстве. |
| Программный интерфейс | программное обеспечение БДС | |
| Входное напряжение | 12 В постоянного тока | |
| Интерфейс управления | USB, RS232, Ethernet (при использовании дополнительного адаптера) | |
| УСЛОВИЯ | Рабочая температура, Цельсия | от 10 до 40 |
| Монтажные отверстия | М4 на нижней стороне | |
Загрузки
Дополнительные аксессуары
| Доступные кабели управления, совместимые с устройствами MEX13, MEX18, MEX18-ACH. | |||
|---|---|---|---|
| ТИП КАБЕЛЯ | ДЛИНА КАБЕЛЯ | Артикул | ЦЕНА |
| RS232-MEX-V2 | 1,8 м | 29317 | 28 € |
| RS232-MEX-V2 | 5 м | 29318 | 30 € |
| RS232-MEX-V2 | 10 м | 29319 | 35 € |
| USB-MEX-V2 | 3 м | 29320 | 22 € |
