Описание

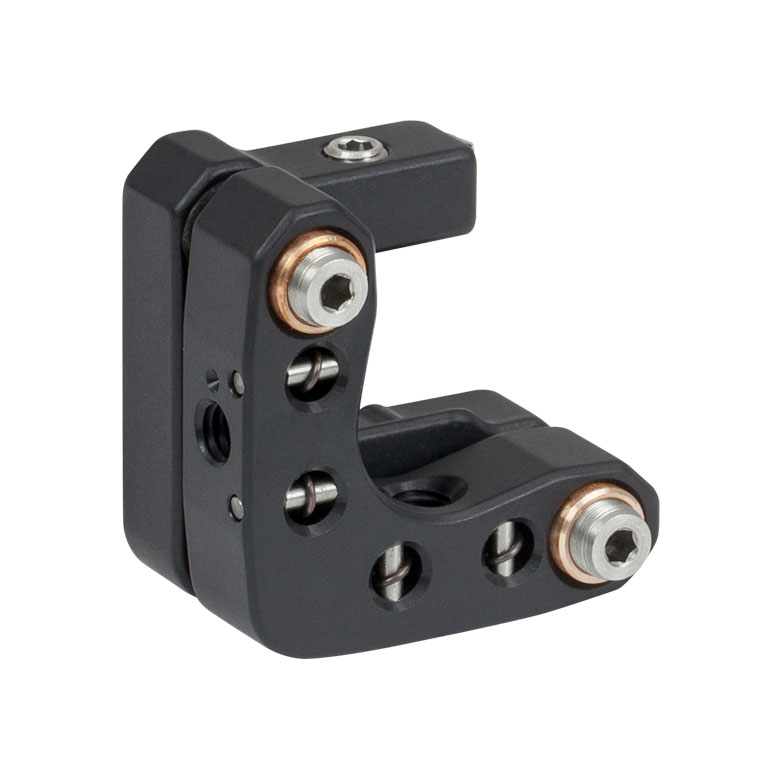

Кинематический держатель KM05S/M служит для установки оптического элемента с возможностью тонкой регулировки его наклона. По каталогу это кинематический держатель для прямоугольных элементов высотой 1/2" (12.7 мм), правая ориентация, крепления: M4. Подвижная лицевая пластина поворачивается двумя (или тремя) регулировочными винтами вокруг двух осей, а пружины прижимают её к винтам и обеспечивают устойчивое положение.
Такая кинематическая схема исключает люфт и обеспечивает плавную, воспроизводимую юстировку. Винты имеют мелкий шаг, поэтому наклон подстраивается на угловые секунды. После настройки положение фиксируется стопорным механизмом или просто сохраняется благодаря жёсткости конструкции. Тип оправы (закрытая, незамкнутая, с V-образным зажимом, для призм или прямоугольных элементов) определяет форму закрепляемого элемента.
Оптический элемент устанавливается в посадочное отверстие и фиксируется стопорным кольцом или прижимным винтом; обращайте внимание на ориентацию (правая или левая), которая определяет, с какой стороны расположены регулировочные винты. Держатель закрепляется на стойке или плите через резьбовые отверстия, тип резьбы указан в характеристиках.
Не прилагайте чрезмерного усилия при затяжке винтов и не превышайте диапазон регулировки: концевые положения ограничены конструкцией. Оптику берите за края и защищайте от пыли.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
Перед использованием изделия KM05S/M ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: KM05S/M
- Производитель: Thorlabs
- Тип изделия: Кинематический держатель для прямоугольных элементов высотой 1/2" (12.7 мм)
- Правая ориентация
- Крепления: M4
- Тип: кинематический держатель оптики
Отрасли применения
- Лазерная физика: юстировка зеркал, линз и светоделителей в оптических схемах.
- Оптическое приборостроение: сборка настраиваемых оптических узлов.
- Микроскопия и спектроскопия: точная настройка положения оптики.
- Научные лаборатории: экспериментальные установки с частой перестройкой.
- Образование: практикумы по юстировке оптических схем.
