Описание

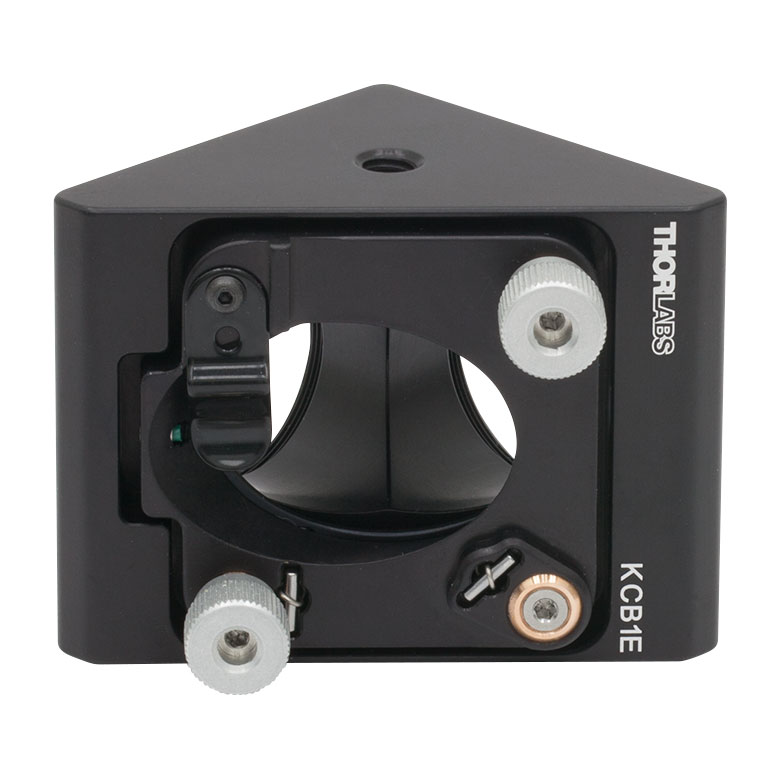

Thorlabs KCB1E — угловой кинематический держатель, разработанный для установки эллиптических зеркал в каркасные системы с межосевым размером 30 мм. Конструкция позволяет перенаправлять оптический пучок внутри пространственной рамы, сохраняя доступ к точной угловой юстировке. Эллиптическое зеркало особенно удобно при падении луча под 45°, поскольку его проекция обеспечивает круглую рабочую апертуру для входящего пучка.
Два порта с резьбой SM1 позволяют присоединять тубусы, диафрагмы, линзовые оправы и другие совместимые компоненты. Благодаря этому держатель можно использовать как центральный узел закрытого или частично закрытого оптического тракта. Отверстия для стержней обеспечивают включение в каркасную систему 30 мм, а крепежные варианты 8-32 и 1/4"-20 расширяют возможности установки на дюймовую оптомеханику.
Кинематический механизм служит для точного изменения угла зеркала по двум координатам. Такая регулировка необходима при сведении пучка с осью тубуса, настройке резонатора, формировании сложенного тракта или совмещении нескольких каналов. Жесткая угловая геометрия корпуса помогает уменьшить габариты по сравнению со сборкой из отдельных держателей.
Характеристики
- Производитель: Thorlabs.
- Модель: KCB1E.
- Тип: угловой кинематический держатель эллиптического зеркала.
- Совместимая каркасная система: 30 мм.
- Количество резьбовых портов SM1: два.
- Резьба портов: SM1, 1.035"-40.
- Варианты крепления: 8-32 и 1/4"-20.
- Назначение: поворот и точная юстировка оптического пучка.
- Подходящая оптика: эллиптическое зеркало соответствующего формата.
Особенности интеграции
Зеркало устанавливают с учетом направления большой и малой осей. Покрытая поверхность должна быть ориентирована к входящему излучению согласно документации зеркала. После грубого совмещения каркасных стержней выполняют тонкую настройку кинематическими винтами. Присоединяемые тубусы не должны создавать крутящий момент на корпусе. Для мощных лазеров необходимо подтвердить допустимый порог повреждения зеркального покрытия.
Отрасли применения
- Каркасные лазерные системы.
- Компактные интерферометры.
- Микроскопические и спектроскопические модули.
- Сложенные оптические тракты.
- Лазерные резонаторы.
- Системы доставки пучка.
- OEM-приборы с тубусной оптомеханикой SM1.
