KC2-T - Фиксирующий кинематический держатель оптики Ø2", резьба: SM2, крепления: 8-32, Thorlabs

Описание

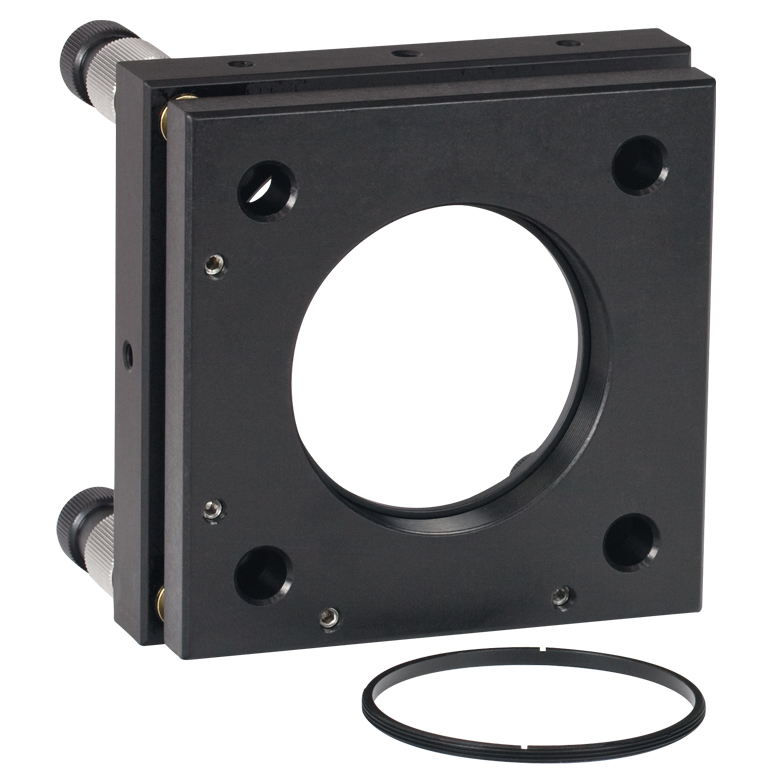

Кинематический держатель KC2-T служит для установки оптического элемента с возможностью тонкой регулировки его наклона. По каталогу это фиксирующий кинематический держатель оптики Ø2", резьба: SM2, крепления: 8-32. Подвижная лицевая пластина поворачивается двумя (или тремя) регулировочными винтами вокруг двух осей, а пружины прижимают её к винтам и обеспечивают устойчивое положение.

Такая кинематическая схема исключает люфт и обеспечивает плавную, воспроизводимую юстировку. Винты имеют мелкий шаг, поэтому наклон подстраивается на угловые секунды. После настройки положение фиксируется стопорным механизмом или просто сохраняется благодаря жёсткости конструкции. Тип оправы (закрытая, незамкнутая, с V-образным зажимом, для призм или прямоугольных элементов) определяет форму закрепляемого элемента.

Оптический элемент устанавливается в посадочное отверстие и фиксируется стопорным кольцом или прижимным винтом; обращайте внимание на ориентацию (правая или левая), которая определяет, с какой стороны расположены регулировочные винты. Держатель закрепляется на стойке или плите через резьбовые отверстия, тип резьбы указан в характеристиках.

Не прилагайте чрезмерного усилия при затяжке винтов и не превышайте диапазон регулировки: концевые положения ограничены конструкцией. Оптику берите за края и защищайте от пыли.

Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.

Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.

Артикул KC2-T однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.

Характеристики

• Артикул: KC2-T
• Производитель: Thorlabs
• Тип изделия: Фиксирующий кинематический держатель оптики Ø2"
• Резьба: SM2
• Крепления: 8-32
• Тип: кинематический держатель оптики

Отрасли применения

• Лазерная физика: юстировка зеркал, линз и светоделителей в оптических схемах.
• Оптическое приборостроение: сборка настраиваемых оптических узлов.
• Микроскопия и спектроскопия: точная настройка положения оптики.
• Научные лаборатории: экспериментальные установки с частой перестройкой.
• Образование: практикумы по юстировке оптических схем.
