Описание

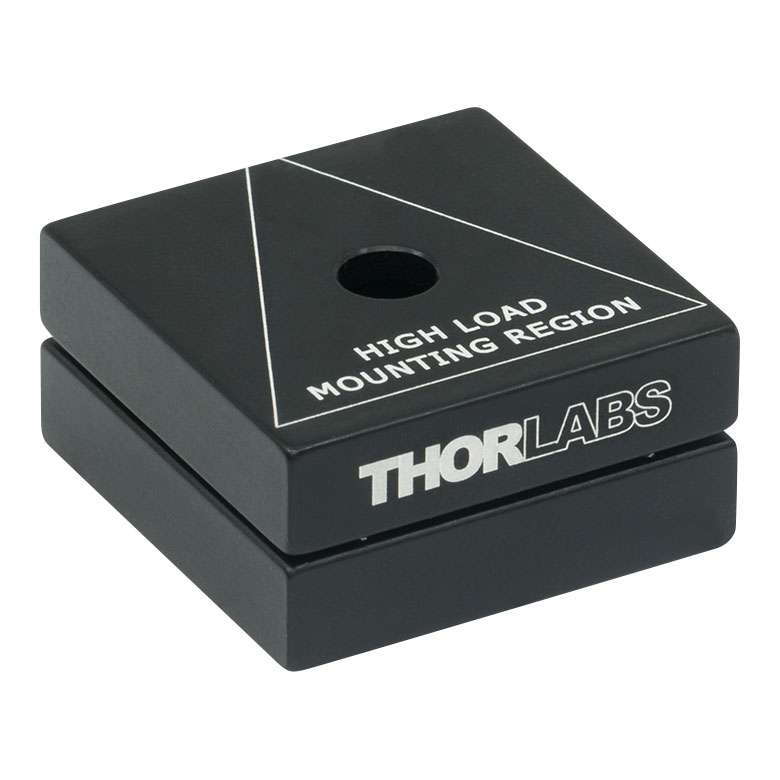

KB25/M — компактное кинематическое основание с размером платформы 25 мм x 25 мм, состоящее из верхней и нижней платин, соединённых через кинематический механизм из трёх точек контакта. Такая конструкция позволяет многократно снимать и устанавливать верхнюю платформу с закреплённой на ней оптикой на прежнее место с высокой повторяемостью, без необходимости повторной юстировки всей схемы.
Кинематическая пара из сфер и V-образных пазов (либо аналогичной прецизионной геометрии) обеспечивает однозначное и стабильное позиционирование верхней платины относительно нижней при каждом повторном соединении. Это особенно полезно в схемах, где отдельные оптические модули периодически извлекаются для калибровки, чистки или замены, а затем возвращаются на своё штатное место без потери настройки.
Резьбовые отверстия M4 на обеих платформах позволяют устанавливать держатели, зеркала, стойки и прочую оснастку метрической линейки, что обеспечивает удобную интеграцию основания в существующие оптические сборки европейского стандарта. Малый размер платформы делает узел подходящим для компактных оптических блоков и модулей, где пространство ограничено.
KB25/M применяется в задачах быстрой замены сменных оптических модулей, в переносных измерительных приборах, а также в лабораторных установках, где требуется периодическая калибровка отдельных узлов схемы без демонтажа всей системы.
Характеристики
- Тип изделия: кинематическое основание.
- Артикул: KB25/M.
- Размер платформы: 25 мм x 25 мм.
- Комплектация: верхняя и нижняя платины.
- Тип резьбовых отверстий: M4.
- Особенность: высокоповторяемое кинематическое сочленение.
Отрасли применения
- Сменные оптические модули.
- Портативные измерительные приборы.
- Лабораторная калибровка оптических узлов.
- Прецизионное приборостроение.
- Научные исследования в фотонике.
