Поставщик
|
New Imaging Technologies |
|
Типы изделий
|
камеры |
|
Интерфейс
|
usb 3.0 |
|
Разрешение
|
1280x1024 |
|
Тип сенсора
|
InGaAs |
|
Тип камеры
|
SWIR |
|
ИК диапазон
|
SWIR |
|
Частота кадров
|
60 Гц |
SWIR камера SenS 1280 New Imaging Technologies с ПО NITVISION - идеальный выбор для задач визуализации, требующих высокой чувствительности. Линейный режим (высокая чувствительность с низким уровнем шума 27e-) позволяет использовать камеру в качестве инструмента диагностики луча. Разрешение SWIR камеры SenS 1280V-ST составляет 1280 x 1024 пикселей, что обеспечивает лучшее поле обзора для проверки полупроводников или панелей солнечных батарей. Кроме того, разрешение SXGA предоставит Вам расширенные возможности для систем безопасности с лучшей детализацией и резкостью.

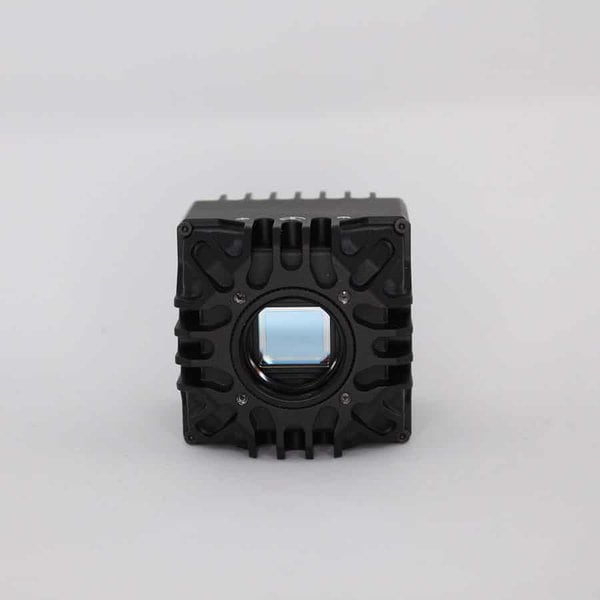

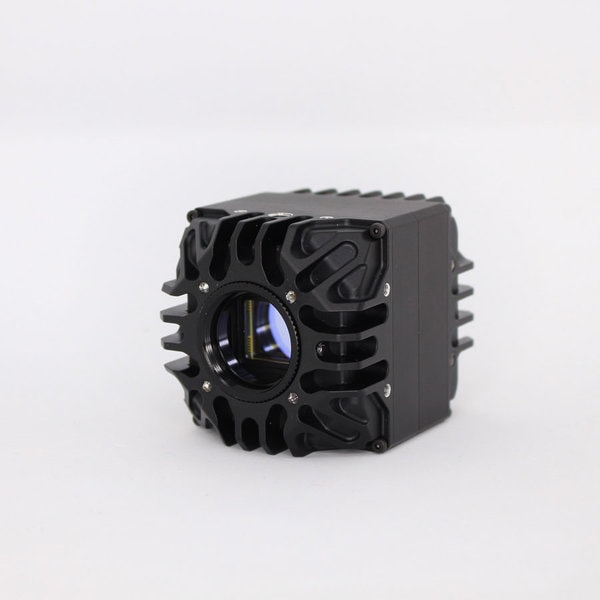

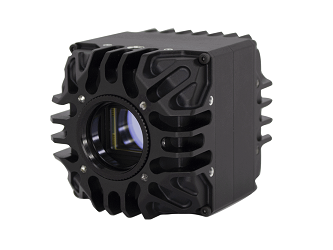

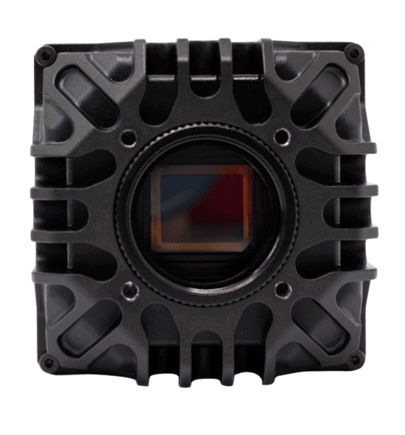

SWIR камера SenS 1280 New Imaging Technologies
Сравнение изображений VGA и SXGA
Благодаря новому датчику, разработанному компанией New Imaging Technologies, NSC1901T-SI, SWIR камера SenS 1280 обеспечивает изображение с более высоким разрешением (1280 × 1024). Вы можете видеть более четкие детали с большей резкостью без искажений, особенно при увеличении масштаба.
|
Особенности: - InGaAs датчик; - Разрешение SXGA, 1280×1024 пикселей; - Высокая квантовая эффективность; - Замена плохих пикселей и коррекция неоднородности; - USB 3.0 интерфейс. |
|
Спецификация SWIR камер SenS 1280V-ST от New Imaging Technologies:
|
Параметры |
Значения |
|
Разрешение |
1280(H)x1024(V) |
|
Интерфейс |
USB 3.0 |
|
Формат сенсора |
1 дюйм |
|
Шаг пикселя |
10 мкм |
|
Режим |
Кадровый затвор; Регулировка времени сбора данных от 10 мкс до 220 мс в режиме ITR Dual gain: CTIA High Gain and Low Gain Считывание сенсора: ITR; Опции: CDS (только в режиме CTIA High Gain) |
|
Режим частичного считывания |
Возможно считывание только части датчика (ROI) и отображение только этого окна на видеовыходе. Эта опция позволяет увеличить частоту кадров в области интереса. Режим Selectable Lines. |
|
Охлаждающая способность |
ΔT = >20°C |
|
Темновой ток |
Тип. 30ke-/пикс/сек |
|
Время экспозиции |
10 мкс – 220 мс в режиме ITR |
|
Спектральный отклик |
0.9 - 1.7 мкм |
|
Динамический диапазон |
52 дБ тип. в режиме CTIA (High Gain) с CDS 62 дБ тип. в режиме CTIA (Low Gain) |
|
Емкость пикселя (в CTIA) |
>11ke- (CTIA High Gain) >210ke- (CTIA Low Gain) |
|
АЦП |
14 бит |
|
Шум датчика |
тип. < 27e- в режиме CTIA High Gain |
|
Частота кадров |
60 Гц полный кадр |
|
Триггер |
IN/OUT (LVTTL), выбор задержки |
|
Размеры |
58x58x70 мм |
|
Крепление |
C-Mount |
|
Вес |
< 400 г |
|
Температурный диапазон |
-40°C - +71°C |
Применения SWIR камер SenS от New Imaging Technologies

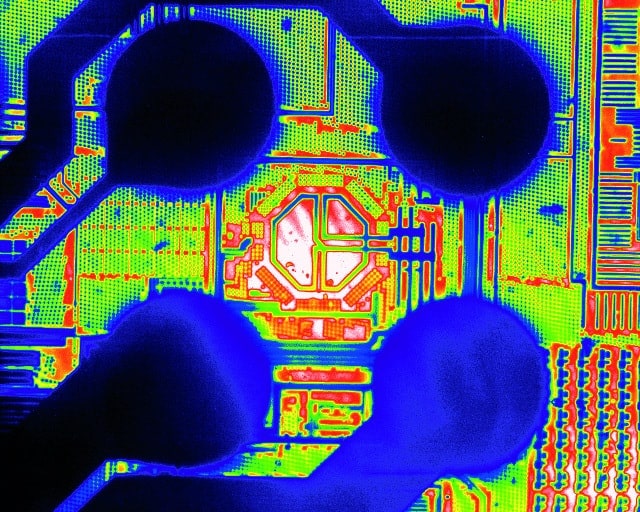

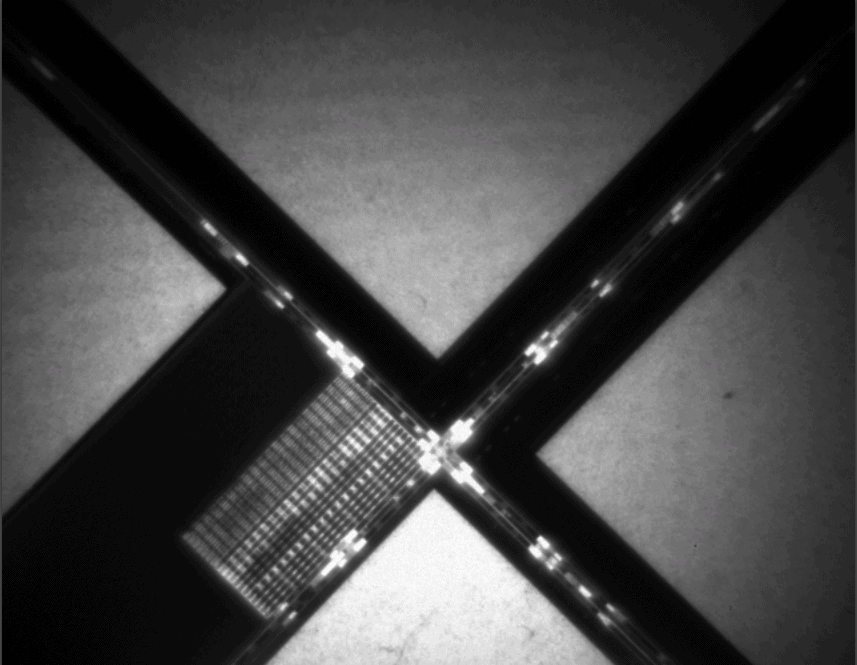

Производственный контроль полупроводников
Инспекция стала одним из ключевых процессов в полупроводниковой промышленности: обнаружение дефектных изделий на производственной линии помогает повысить продуктивность и общую производительность одной из крупнейших отраслей промышленности.
В последние годы спектральный диапазон SWIR был признан одним из лучшим для контроля полупроводников. InGaAs камера (900-1700 нм) идеально подходит для детектирования сквозь кремний, к примеру, обнаружения трещин и дефектов на пластинах или панелях солнечных батарей или анализа неисправностей интегральных схем. Камеры такого класса должны иметь оптимальное соотношение цена/ качество, для облегчения интеграции в производственные линии. Ниже демонстрируется преимущество SWIR камеры по сравнению с камерой видимого диапазона при обнаружении дефектов.
Демонстрация работы SWIR камеры
|
|
|
Системы безопасности и наблюдения

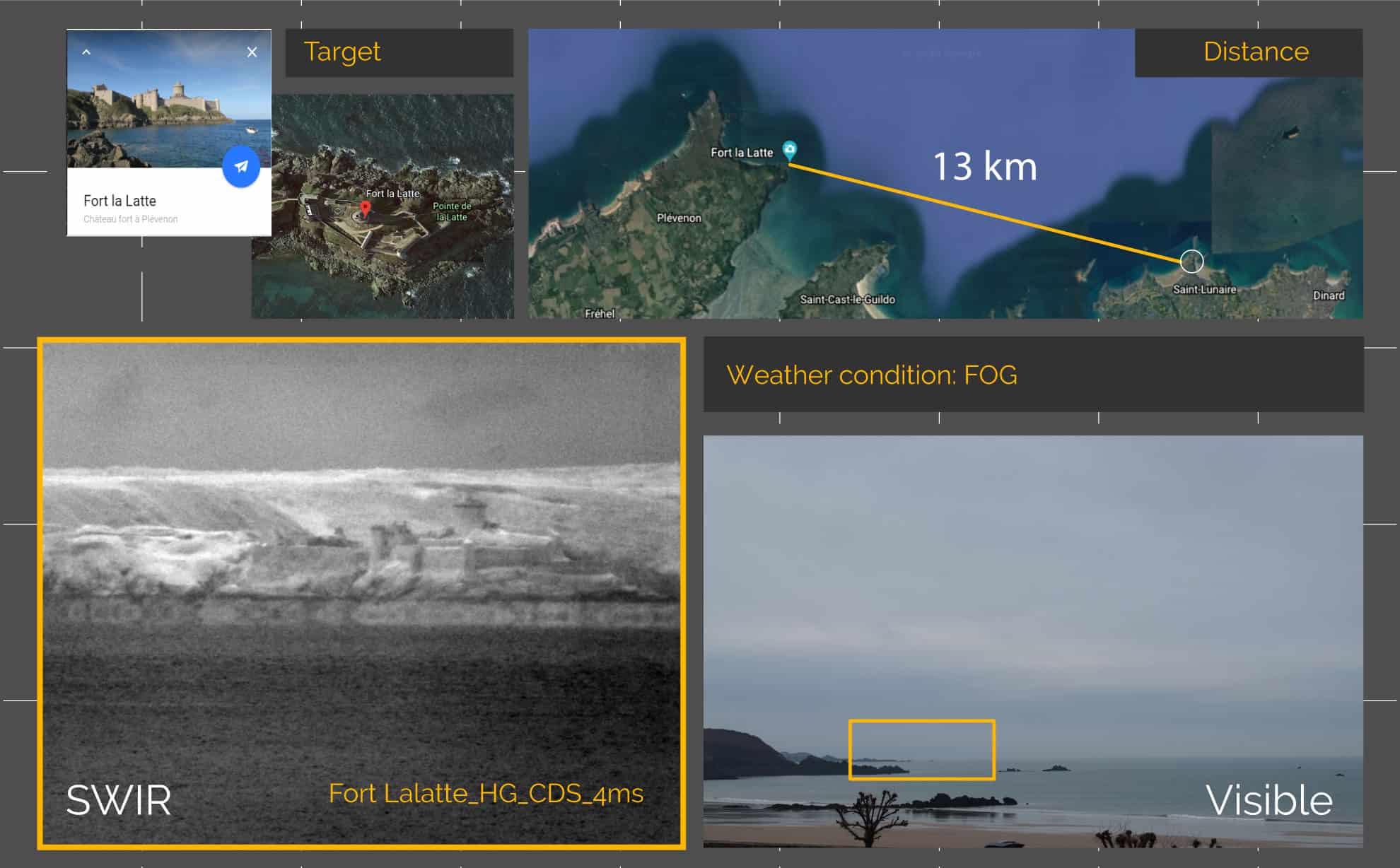

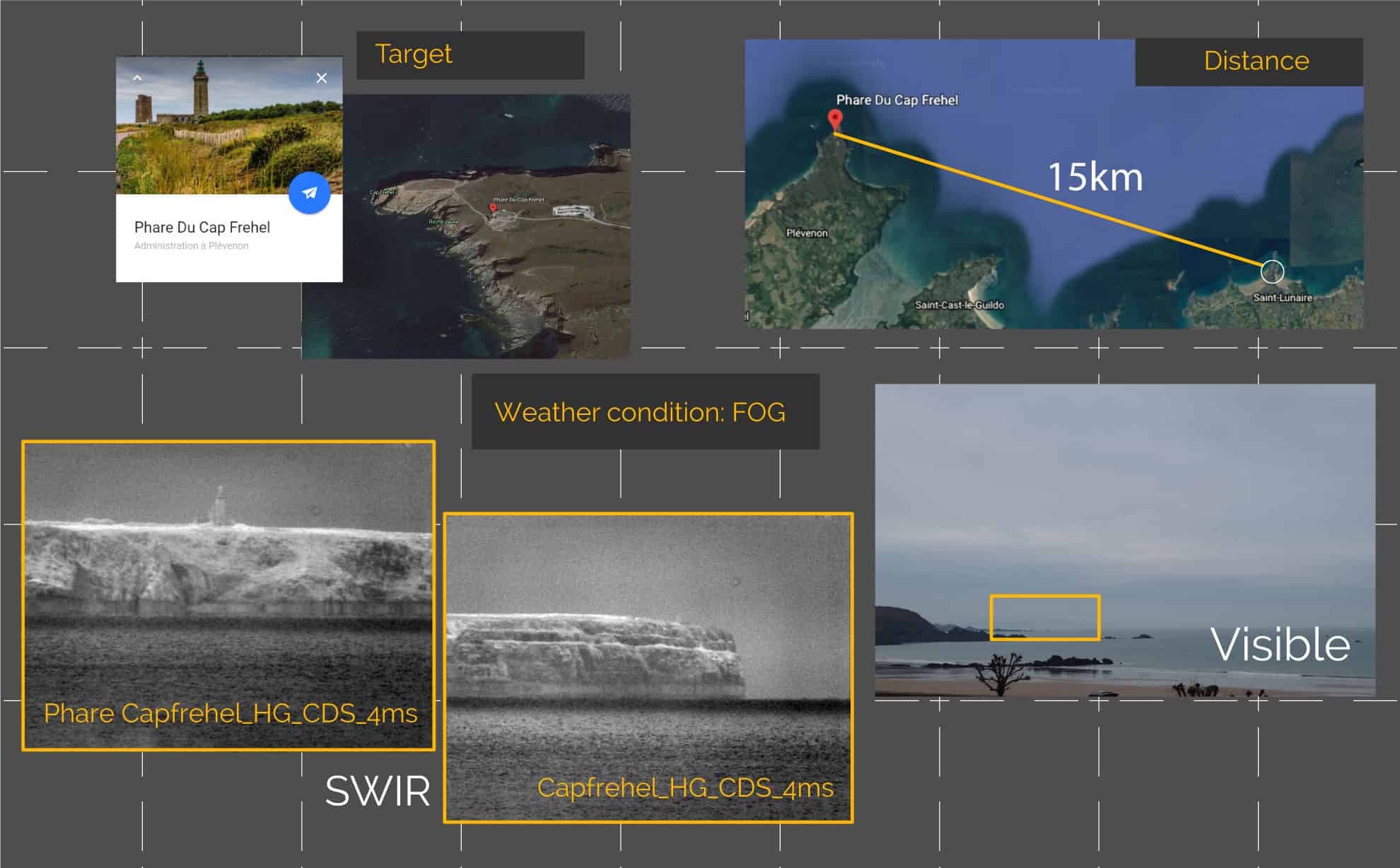

Дистанционное наблюдение, наблюдение в суровых погодных условиях - это те применения, которые обычно используют CMOS камеры видимого диапазона. Компания New Imaging Technologies предложила эффективное решение для ночного видения и УФ визуализации, используя запатентованную технологию NIT MAGIC. Также SWIR диапазоне возможна визуализации в условиях тумана и атмосферной турбулетности. Атмосферная турбулентность, видимость через туман может быть достигнута в дальнем ИК диапазоне (SWIR).
SWIR диапазон - новый способ детектирования для систем безопасности
Многие считают SWIR камеры одной из самых универсальных технологий для секторов обороны и безопасности. Предоставляя способность идентифицировать или распознавать цель (например, по сравнению с MWIR и LWIR диапазонами), SWIR камера также обеспечивает лучшею видимость в суровых погодных условиях (туман, дым). Благодаря низкому шуму считывания и большому динамическому диапазону SWIR камеры, например, серии WiDy SenS, могут справиться с непростыми требованиями в области обороны и безопасности.
|
|
|
Синхронизированная визуализация
Синхронизированная визуализация обеспечивает возможность отображения фрагмента кадра определенной глубины. Области применения разнообразны, включая наблюдения через объекты, затрудняющие ведение наблюдения (суровые погодные условия), оценку расстояния и локализацию препятствий. Устройства обработки изображений должны быть достаточно быстрыми для приема отраженного света.
SWIR камеры New Imaging Technologies обладают высокой точностью, малым эффективным временем экспозиции, коротким временем нарастания и максимальным динамическим диапазоном, что позволяет охватить широкий спектр применений.
|
Принцип синхронизированной визуализации |
2 режима SWIR камеры серии WiDy SenS |
|
Вебинар по синхронизированной визуализации |
Режим синхронизированной визуализации |
Демонстрация работы SWIR камеры в различных плотных дымовых средах
Демонстрация камеры серии WiDy SenS
