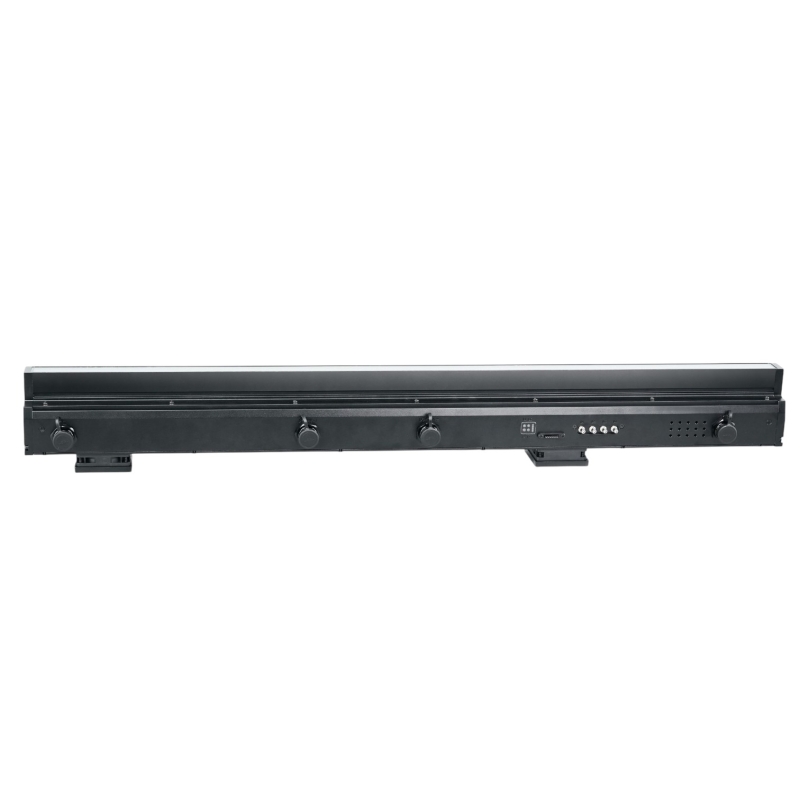

Линейная камера CIS от WHEC с интерфейсом CoaXPress предлагает готовое решение для высокоточного машинного зрения. Благодаря полной интеграции всех компонентов — от сенсора до схем обработки — камера отличается исключительной стабильностью, виброустойчивостью и компактными размерами, что позволяет легко встраивать ее в системы с ограниченным пространством.
Принцип формирования изображения 1:1 гарантирует высочайшую геометрическую точность, полностью исключая искажения и размытость по краям кадра. Это не только повышает качество контроля, но и ускоряет монтаж, наладку и обслуживание оборудования, что в конечном итоге снижает эксплуатационные расходы заказчика.
Основные области применения:
- Электронная промышленность: проверка PCB и Wafer;
- Контроль качества: инспекция батарей, печати, а также поверхностей стекла, металла, пластика и текстиля;
- Специализированные задачи: от проверки банкнот и обработки бюллетеней до анализа медицинских тест-полосок.
Специализированные материалы
Стекло

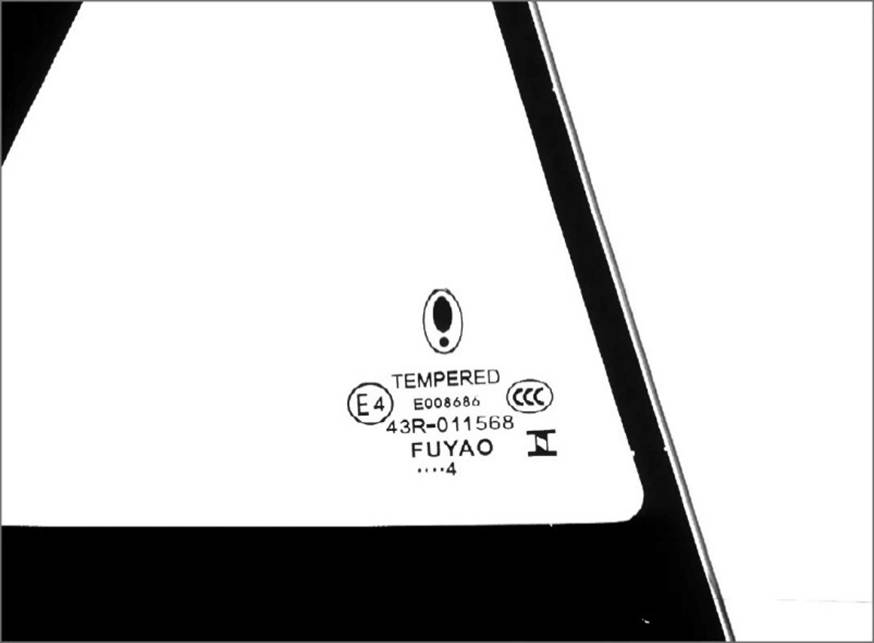

В стекольной промышленности камеры CIS с линейным сканированием используются в комбинации с технологией CIS и источниками проходящего света. Они могут контролировать качество печати на стекле, такое как позиция печати, узоры и равномерность нанесения краски, а также обнаруживать дефекты вроде размеров, царапин и сколов.
Камеры CIS обладают несколькими преимуществами, такими как компактность монтажного пространства, простая настройка и отсутствие необходимости сшивания изображений. Эти преимущества способствуют их растущему использованию в производственных линиях автомобильного, архитектурного стекла и других отраслей. Области применения камер CIS постоянно расширяются год от года.
Сканирование изображения с помощью CIS
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
450/650/940/1500/2500 |
18~3200 |
|
Разрешение (dpi) |
300/600 |
100/200/1200 |
|
Размер эффективного пикселя (мкм) |
84/42 |
|
|
Скорость сканирования (м/мин) |
макс. 493 (300dpi); макс. 148 (600dpi) |
Монохром./Цветное |
|
Строчная частота (кГц) |
макс. 97 (300dpi); макс. 58 (600dpi) |
|
|
Интерфейс |
CameraLink/10GigE/CoaXPress |
|
|
Источник света |
Белый (внешний) |
встроенный/внешний опционально |
|
Рабочее расстояние (мм) |
14,8 (PL) |
8,0 (PY), 17,2 (PH), 29,3 (PV) |
Металлы

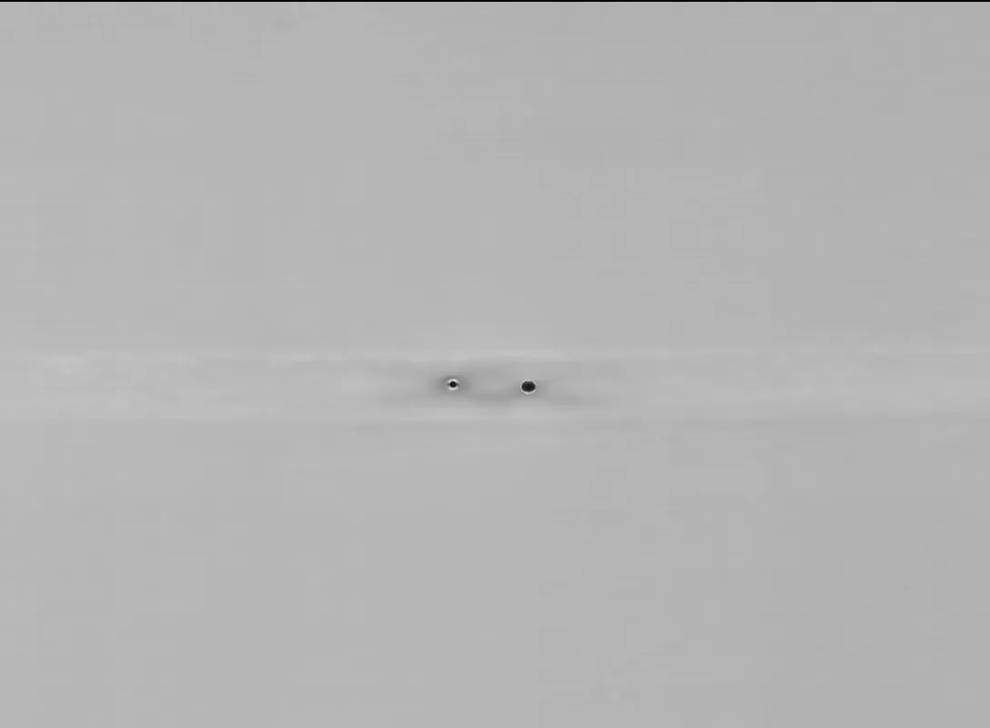

В индустрии металлических листов WHEC успешно преодолела проблему бликов на глянцевых поверхностях материалов, комбинируя технологию CIS с технологией коаксиального освещения.
Серия GPL позволяет обнаруживать царапины, вмятины, пятна, формы контура, размеры и многое другое на глянцевых металлических материалах. Эта серия может применяться для онлайн-контроля качества поверхности исходных металлических листов и качества печати на уже напечатанных металлических листах. Используя преимущества камер CIS, такие как компактное монтажное пространство и формирование изображения 1:1, она повышает эффективность онлайн-контроля и создает дополнительную ценность для клиентов.
Сканирование изображения с помощью CIS
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
400/600/1300/1500/2500/3200 |
18~3200 |
|
Разрешение (dpi) |
300/600 |
100/200/1200 |
|
Размер эффективного пикселя (мкм) |
84/42 |
|
|
Скорость сканирования (м/мин) |
макс. 493 (300dpi); макс. 148 (600dpi) |
Монохром./Цветное |
|
Строчная частота (кГц) |
макс. 97 (300dpi); макс. 58 (600dpi) |
|
|
Интерфейс |
CameraLink/10GigE/CoaXPress |
|
|
Источник света |
Белый (внешний) |
R/G/B, встроенный/внешний опционально |
|
Рабочее расстояние (мм) |
8,6 (GPL) |
14,8 (PL), 17,2 (PH), 29,3 (PV) |
Панели

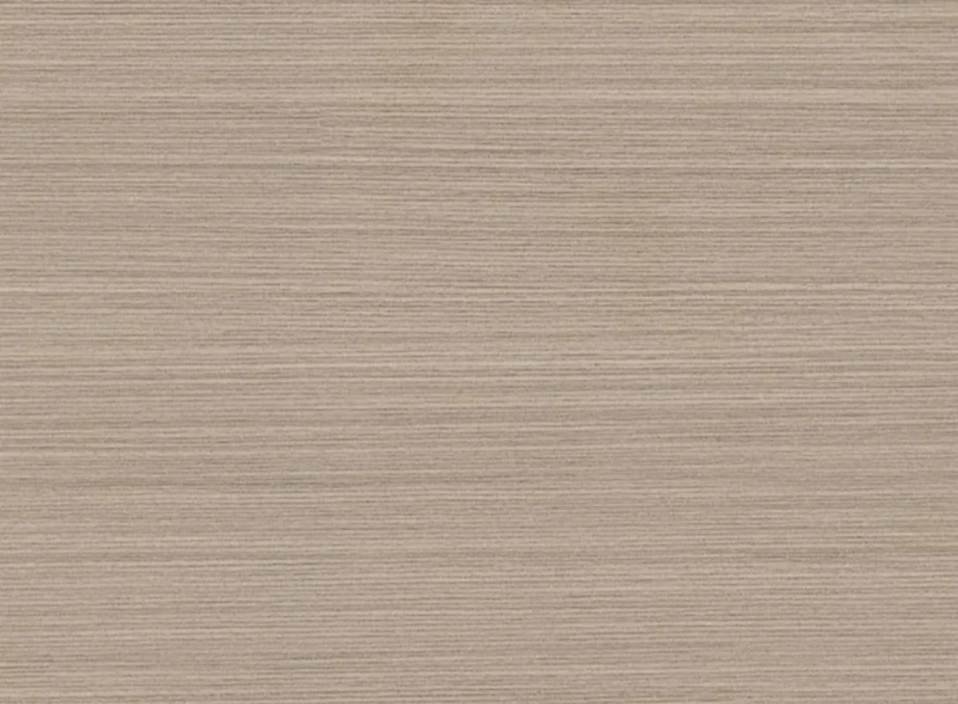

В деревообрабатывающей промышленности камеры WHEC CIS с линейным сканированием были успешно интегрированы в оборудование для контроля деревянных панелей, используя свои уникальные преимущества формирования изображения 1:1 и его захвата без дисторсии, тем самым повышая эффективность онлайн-производства.
Системы машинного зрения, оснащенные камерами CIS, решают проблему пропусков дефектов и ложных срабатываний, часто связанных с ручным контролем. Они используются для контроля деревянных панелей на размеры, отверстия, вмятины, выпуклости, царапины, ржавчину и многое другое. Кроме того, сверхтонкие камеры CIS также нашли успешное применение в контроле поперечного сечения деревянных панелей.
Сканирование изображения с помощью CIS
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
600/800/1300/1500/1800/2300/3000 |
18~3200 |
|
Разрешение (dpi) |
300/600 |
100/200/1200 |
|
Размер эффективного пикселя (мкм) |
84/42 |
|
|
Скорость сканирования (м/мин) |
макс. 493 (300dpi); макс. 148 (600dpi) |
Монохром./Цветное |
|
Строчная частота (кГц) |
макс. 97 (300dpi); макс. 58 (600dpi) |
|
|
Интерфейс |
CameraLink/10GigE/CoaXPress |
|
|
Источник света |
Белый (встроенный/внешний) |
R/G/B/ИК/УФ |
|
Рабочее расстояние (мм) |
14,8 (PL) |
8,0 (PY), 17,2 (PH), 29,3 (PV) |
Плитка

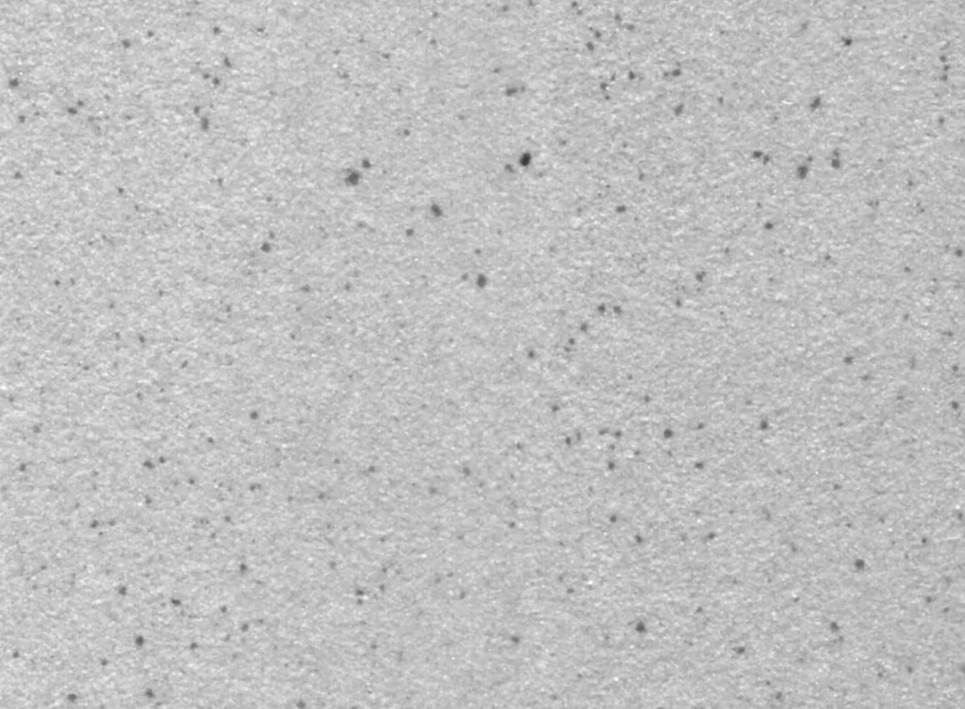

В керамической промышленности камеры WHEC CIS с линейным сканированием достигли массового внедрения по всему миру. Комбинируя камеры CIS с уникальной технологией освещения, можно контролировать плитку на размеры, царапины, трещины, дефекты, разницу в цвете и многое другое. По сравнению с традиционным ручным визуальным контролем, камеры CIS обеспечивают более высокую точность и вносят значительный вклад в повышение производственной эффективности.
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
70/120/658/1300/1500/2500/3200 |
18~3200 |
|
Разрешение (dpi) |
300/600 |
100/200/1200 |
|
Размер эффективного пикселя (мкм) |
84/42 |
|
|
Скорость сканирования (м/мин) |
макс. 493 (300dpi); макс. 148 (600dpi) |
Монохром./Цветное |
|
Строчная частота (кГц) |
макс. 97 (300dpi); макс. 58 (600dpi) |
|
|
Интерфейс |
CameraLink/10GigE/CoaXPress |
|
|
Источник света |
Белый/ИК (внешний) |
|
|
Рабочее расстояние (мм) |
29,3 (PV) |
8,0 (PY), 14,8 (PL), 17,2 (PH) |
Ключевые особенности
- Отсутствие дисторсии : изображение 1:1;
- Широкоугольное бесшовное сканирование : мин. 18мм - макс. 6000мм;
- Высокая скорость сканирования : макс. 139кГц@600dpi; макс. 87кГц@1200dpi;
- Высокое разрешение : макс. 1200dpi;
- Рабочее расстояние : мин. 0,9мм - макс. 29,3мм (опционально) ;
- Интерфейсы : CXP1.1 / CXP2.0 (опционально).
Характеристики
|
Технические параметры |
CoaXPress 2.0 |
||||
|
Ширина сканирования (мм) |
18~6000 |
||||
|
Разрешение (dpi) |
- |
- |
300 |
600 |
1200 |
|
Размер эффективного пикселя (мкм) |
- |
- |
84 |
42 |
21 |
|
Скорость сканирования (8 бит, полный вывод) |
Монохромный |
м/мин |
700 |
350 |
111 |
|
кГц |
138 |
139 |
87 |
||
|
Цветной |
м/мин |
700 |
220 |
37 |
|
|
кГц |
138 |
87 |
29 |
||
|
Источник света |
R/G/B, ИК/УФ (опционально) |
||||
|
Рабочее расстояние (мм) |
8,0 (PY), 14,8 (PL), 17,2 (PH), 29,3 (PV) |
||||
