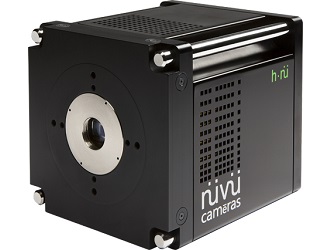

Камеры HNü компании Nuvu Cameras отлично подходят для задач регистрации изображений в условиях низкой освещенности, обеспечивая самое высокое отношение сигнал/шум в отрасли. С камерой HNü вы получаете именно то, что следует ожидать от высококачественной EMCCD камеры: практически полное отсутствие шума. Интегрированный запатентованный ПЗС-контроллер для счета фотонов позволяет минимизировать количество зарядов, индуцированных тактовым генератором, по сравнению с другими EMCCD камерами, в то же время достигая усиления до 5000. Инновационный корпус HNü также обеспечивает оптимальную работу матрицы при -85 °C с воздушным охлаждением. Камера HNü компании Nuvu Cameras - лучшая камера для задач счета фотонов.
EMCCD камеры Nüvü Camēras
EMCCD камеры серии HNu компании Nuvu Cameras обеспечивают максимальную чувствительность в различных применениях для съемки при слабом освещении в стандартной конфигурации для быстрой и простой интеграции. Благодаря инновационной технологии компании Nuvu Cameras EMCCD камеры серии HNu обеспечивают все характеристики, которые ожидаются от высококачественной EMCCD камеры с термоэлектрическим охлаждением - минимальный фоновый шум; максимальное усиление электронного умножения носителей заряда; скорость считывания до 20 МГц для быстрой съемки; высококачественная оптика для обеспечения превосходной квантовой эффективности; интуитивно понятное программное обеспечение NuPixel для контроля, сбора и анализа изображения; разнообразные драйверы для стороннего программного обеспечения, а также комплект разработчика программного обеспечения (SDK) для максимальной интеграции камеры в систему пользователя.

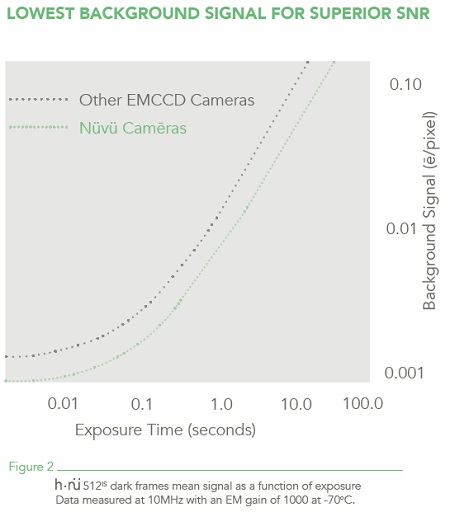

Превосходное Соотношение Сигнал/Шум достигается за счет:
- стабилизированное термоэлектрическое охлаждение сенсора для минимального фонового сигнала;
- запатентованная электроника, уменьшающая собственный шум камеры EMCCD для действительного счета фотонов;
- минимальный фоновый сигнал и самый высокий коэффициент умножения электронов (до 5000), в инвертированном режиме работы (IMO) для оптимальных результатов в ультранизких условиях освещенности.
Улучшенная Чувствительность, обеспечивающая высокоэффективную визуализацию при низком уровне освещенности, а следовательно, и более быстрый захват изображения с частотой кадров более 63 кадров в секунду при полном разрешении и скорости считывания 20 МГц.
Высокое Качество Изображения благодаря большей эффективности передачи заряда.
Никаких Алгоритмов Шумовой Фильтрации, потому что количество создаваемого шума минимально, что устраняет риск удаления подлинных фотоэлектронов.
Особенности и преимущества:
- диапазон электронного усиления от 1 до 5000 - самый низкий эффективный шум считывания, непревзойденные возможности обнаружения одиночных фотонов;
- Минимальные уровни индуцированных синхроимпульсами зарядов (CIC) – максимальное отношение сигнал/шум в результате снижения CIC, основного источника шума EMCCD камер;
- оптимизированная запатентованная технология для истинного счета фотонов – линейный режим и режим счета фотонов доступны в работе с электронным умножением;
- максимальная эффективность горизонтальной передачи заряда - более четкие изображения, отсутствие утечки пикселей;
- максимальная эффективность охлаждения – пренебрежимо малый темновой шум, превосходная эффективность передачи заряда;
- высокая квантовая эффективность - лучшая чувствительность благодаря сенсору класса 1 с задней подсветкой, сенсор EMCCD;
- скорость считывания пикселя до 20 МГц – самая быстрая скорость считывания для EMCCD камер 512х512;
- временные метки - высокоточная отметка времени каждого опроса пикселя, вход GPS для абсолютной временной маркировки (опционально);
- mROI – выбор нескольких настраиваемых областей интереса на детекторе, чтобы увеличить скорость опроса;
- режим кадрирования - ускорение сбора данных для области интереса за счет маскирования части EMCCD сенсора, большая гибкость в опросе области интереса, используя настраиваемый размер и положение для обрезки исследуемой области изображения на сенсоре.
Технические характеристики камеры EMCCD HNu512 IS:
|
Параметр |
Значение |
|
Количество пикселей |
512x512 |
|
Спектральный диапазон |
250-1100 нм |
|
Размер пикселя |
16х16 мкм |
|
Размер активной области сенсора |
8.19х8.19 мм |
|
Скорость кадров |
63 к/с |
|
Шум считывания с электронным умножением при 20 МГц |
<0.1 e- |
|
Максимально допустимый коэффициент электронного умножения |
5000 |
|
Темновой ток (все рабочие режимы) |
0.005 e-/пиксель/с |
|
Эффективность передачи заряда |
>0.999993 |
|
Эффективность регистрации одного фотона (коэффициент электронного умножения = 5000) |
>91% |
|
Разрядность АЦП |
16 бит |
|
Выбираемая стабилизированная температура охлаждения при максимальной скорости считывания кадров 20 МГц |
до -70°С при водяном охлаждении, до -60°С при воздушном охлаждении |
|
Температурная стабилизация сенсора |
+/- 0.01C |
|
Емкость электронной ямы пикселя изображения |
800 000 e- |
|
Временное разрешение экспозиции |
4 нс |
|
Диапазон времени экспозиции |
25 нс – дни |
|
Разрешение временных отметок |
4 нс |
|
Рабочая температура |
от 0 до 30С |
|
Напряжение питания |
220 В |
|
Габаритные размеры |
155.6х177.8х155.6 мм |
|
Интерфейс передачи данных |
Camera link или GigE |
|
Тип сенсора
|
CMOS |
|
Разрешение
|
512x512 |
