Недавнее открытие лавинных фотодиодов, инициируемых электронами (e-APD), на основе полупроводникового материала теллурид ртути и кадмия (MCT) позволило добиться значительного прорыва в инфракрасной визуализации в коротковолновой (1-2,5 мкм) ИК области спектра.
Эти фотодиоды имеют лавинное усиление до 100 с коэффициентом избыточного шума около 1, показывая, что лавинный процесс является квазидетерминированным. Гибридизация массивов e-APD фотодиодов в виде матрицы формата 320x256 на кремниевых схемах считывания позволяет строить тепловизионные камеры с высокой скоростью считывания (в кГц диапазоне), в то же время имеющие шум считывания на субэлектронном уровне. Технология, используемая для изготовления фотодиодов e-APD аналогична той, что применяется при производстве стандартных детекторов HgCdTe со 100%-ным коэффициентом заполнения, поэтому сохраняется высокая квантовая эффективность (обычно QE = 70-75%).

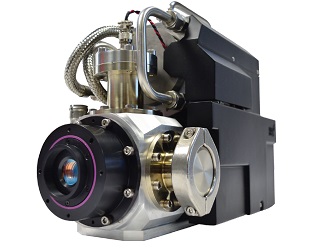

Сегодня компания First Light Imaging делает эту технологию доступной для всех – инфракрасная камера C-RED One открывает новую эру в чувствительности и скорости считывания среди научных SWIR камер. Камера C-RED One использует уникальный сенсор на основе массива e-APD фотодиодов из материала HgCdTe в виде матрицы 320x256 пикселей с шагом пикселя 24 мкм. Длина волны отсечки камеры составляет 2.5 мкм с субэлектронным шумом считывания с использованием коэффициента усиления e-APD фотодиодов без шумов. Камера C-RED One от компании First Light Imaging также способна считывать показания нескольких областей интереса (ROI), что позволяет получить более высокую скорость изображения (10 кГц) при сохранении беспрецедентного субэлектронного шума считывания. Сенсор помещен в герметичную вакуумную среду и охлаждается до криогенной температуры (80К) с помощью встроенной пульсационной трубки с высокой надежностью (MTBF >90000 часов) что намного выше, чем стандартные охладители Стирлинга, обычно используемые с охлаждаемыми инфракрасными матрицами.
|
Особенности:
- матрица e-APD фотодиодов формата 320x256 пикселей; - спектральный диапазон: от 800 до 2500 нм; - шаг пикселя: 24 мкм; - субэлектронный шум считывания; - скорость съёмки: до 3500 к/с; - квантовая эффективность: до 70%; - водяное охлаждение;
- интерфейс Camera link. |
Применения:
- адаптивная оптика для астрономии; - клеточная микроскопия; - отслеживание космического мусора; - флуоресцентная микроскопия; - рамановская спектроскопия; - интерферометрия спеклов; - астрономические наблюдения с интерферометрами; - ОКТ-визуализация. |
Технические характеристики камеры C-RED One:
|
Параметр |
Значение |
|
Количество пикселей |
320х256 |
|
Спектральный диапазон |
800-2500 нм |
|
Шаг пикселя |
24 мкм |
|
Скорость кадров |
3500 к/с |
|
Средний темновой ток и шум считывания при 3500 к/с и усилении равном 30 |
<1 e- |
|
Разрядность АЦП |
16 бит |
|

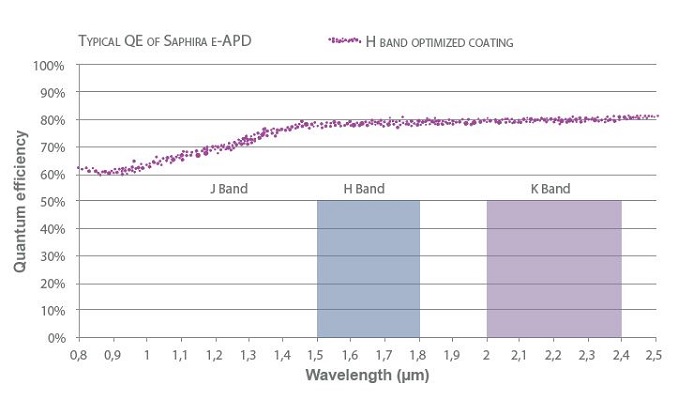

Квантовая эффективность от 0.8 до 2.5 мкм |
>70% |
|
Емкость электронной ямы изображения при усилении 1 и 3500 к/c |
50 000 e- |
|
Коэффициент избыточного шума |
<1.25 |
|
Рабочая температура детектора |
80 К |
|
Габаритные размеры |
365х180х238 мм |
|
Вес |
19.4 кг |
|
Интерфейс передачи данных |
Camera link |
